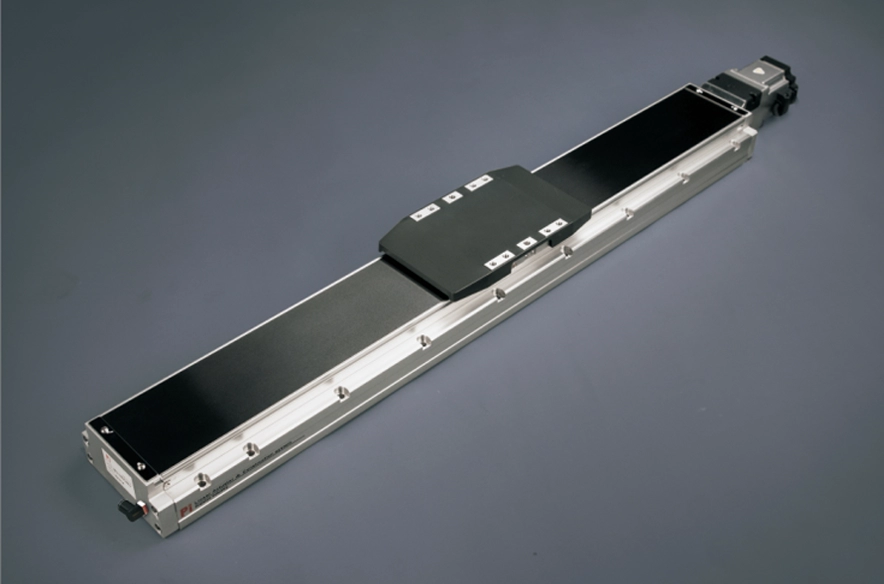

Trọng lượng nhẹ và tuổi thọ cao

Chiều rộng thân máy: 150mm

Độ lặp lại: ±0,01mm

Tải trọng ngang: 120kg

Tải trọng thẳng đứng: 50kg

Tốc độ tối đa: 2000 mm/giây

Phạm vi di chuyển: 100-1350mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Gia cố chắc chắn cho ghế trượt

Thân máy và thanh trượt được đúc liền khối, giúp khắc phục vấn đề độ cứng kém và giảm chiều rộng, làm cho không gian lắp đặt thiết bị nhỏ gọn hơn.

Dễ bảo trì

Cả hai phía của toàn bộ dòng sản phẩm đều có vòi phun dầu bên ngoài, có thể được đổ đầy dầu trực tiếp mà không cần nắp đậy. Thiết kế đai thép đặc biệt giúp giảm thiểu tình trạng tóc rối và có thể sử dụng trong môi trường phòng sạch.

Dễ lắp ráp, tiết kiệm thời gian và tiện lợi.

Có thể cố định từ trên xuống dưới hoặc từ dưới lên trên mà không cần tháo rời thanh thép.
Thêm giá đỡ bề mặt tham khảo lắp đặt ở bên hông thân. Có một lỗ chốt định vị ở đáy thân.

Độ bền tăng lên và độ mượt được cải thiện.

Nhờ sử dụng kết cấu thân bằng nhôm, độ bền của thân máy được tăng cường đáng kể. So với RMH5S/6S, ray thép được nhúng vào thân nhôm rồi mài nhẵn, nhờ đó cải thiện độ chính xác về chiều cao di chuyển và độ thẳng xuống dưới ± 0,02MM (so với RMH10/12).

Phương thức đặt hàng

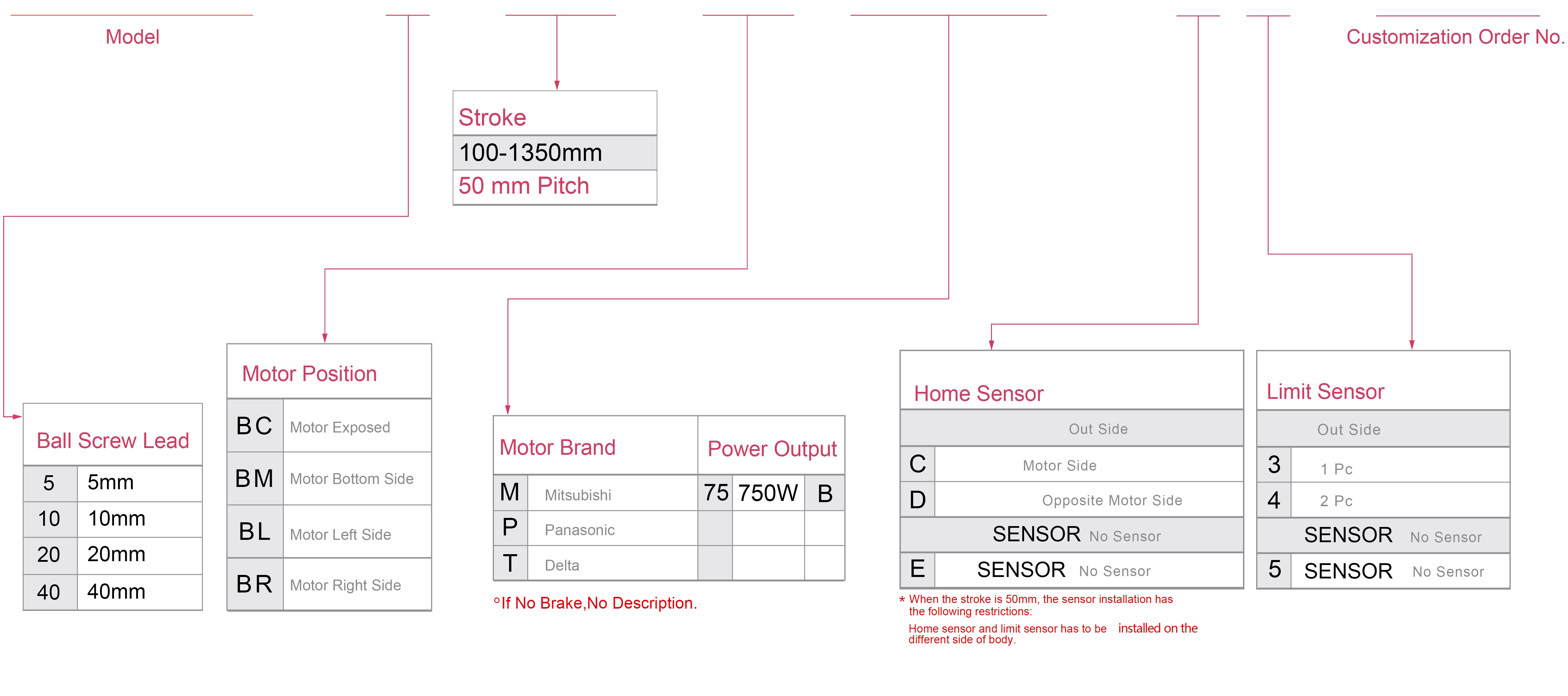

GRC15 - L5-100-BC-M75B - C4 -0001

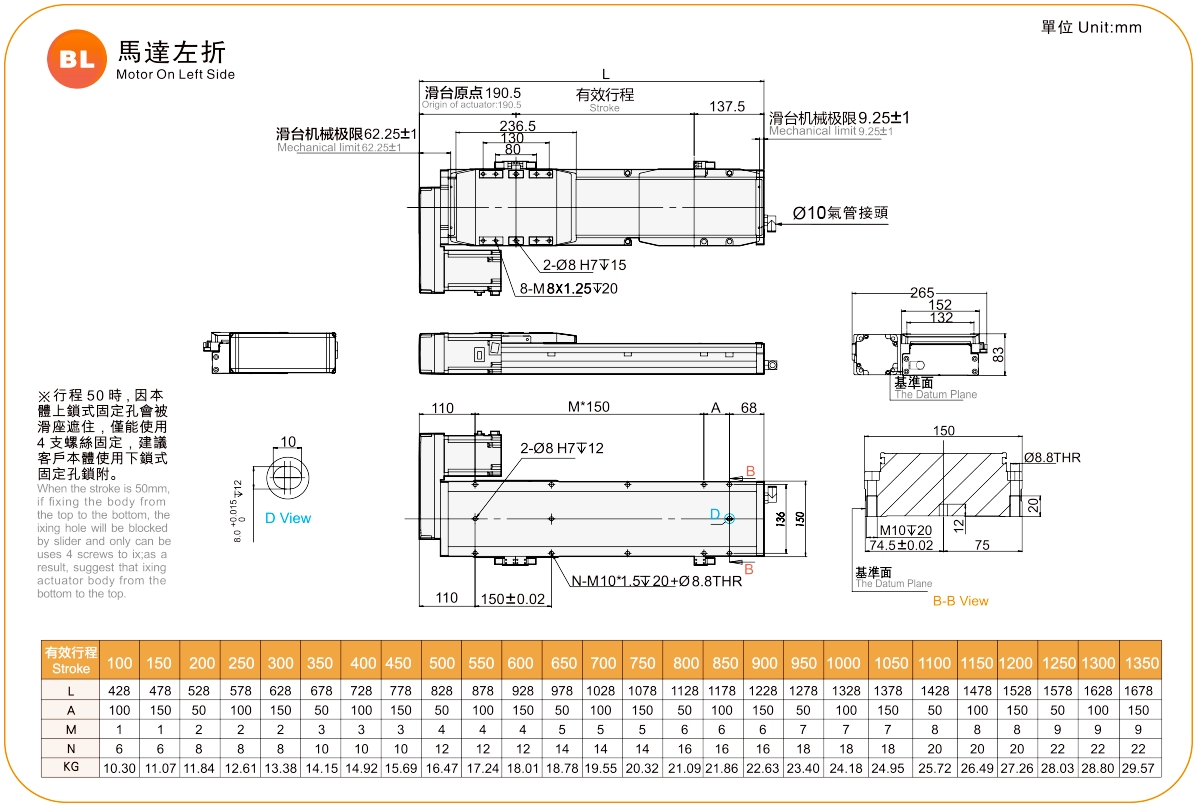

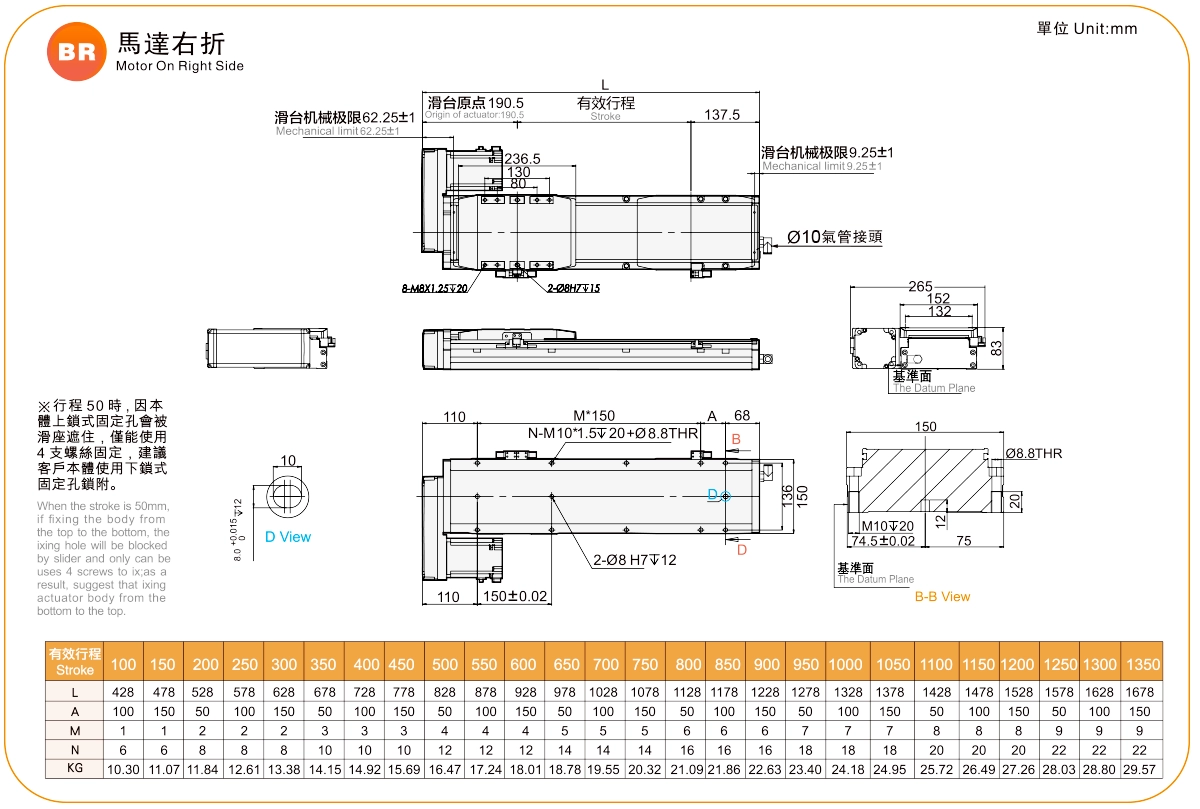

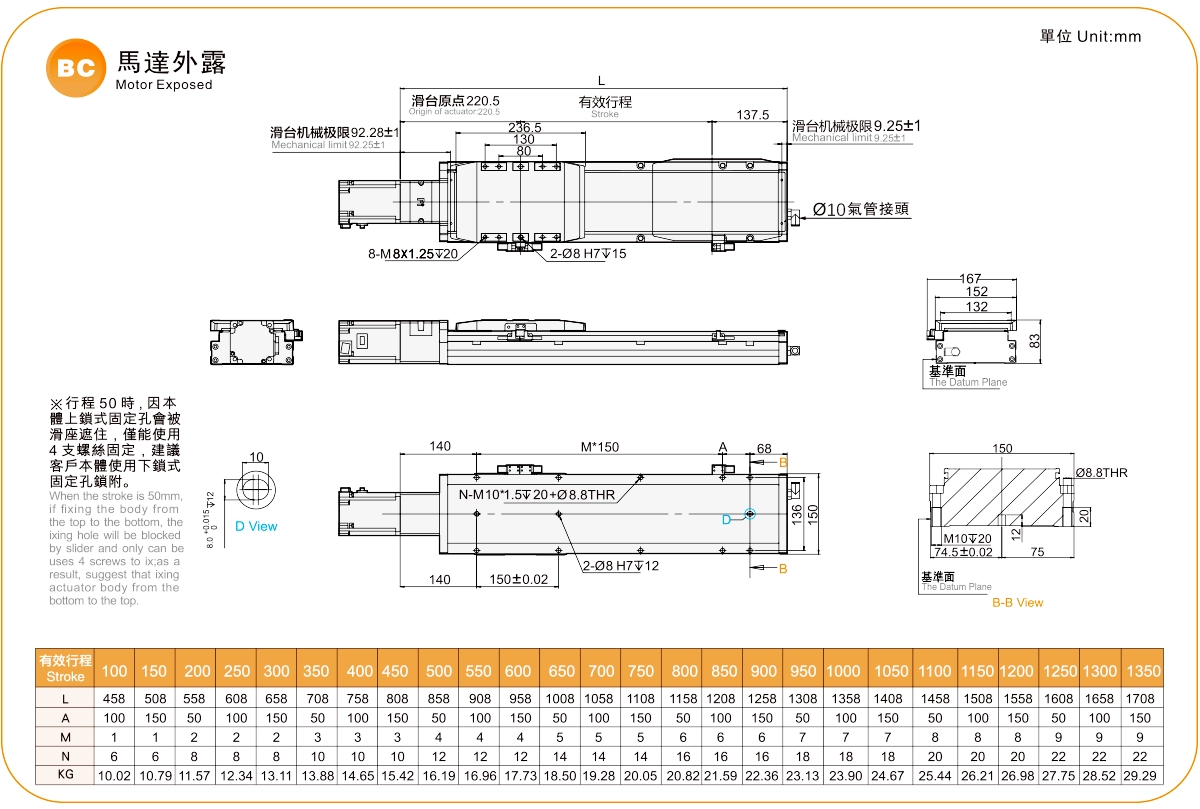

Thông số kỹ thuật

Thông số kỹ thuật	Độ lặp lại (mm)		±0,005/0,01
	Bước ren vít bi (mm)		5	10	20	40
	Tốc độ tối đa (mm/s) ※1		250	500	1000	2000
	Tải trọng tối đa	Theo phương ngang (kg)	120	120	83	43
		Theo phương thẳng đứng (kg)	50	40	25	12
	Lực đẩy định mức (N)		2563	1281	640	320
	Bước ren (mm) ※2		Bước răng 100-1350mm/50mm
Các bộ phận	Công suất động cơ servo AC (W)		750
	Đường kính vít me bi (mm)		C7Ø20
	Thanh dẫn hướng tuyến tính độ cứng cao (mm)		Bộ truyền động vít me bi
	Khớp nối (mm)		12X19
	Cảm biến nhà	Ngoài	EE-SX672(NPN)

Bố trí cảm biến

※1 Giá trị gia tốc và giảm tốc được đặt là 0,2 giây.

※2 Khi hành trình vượt quá 600mm, vít me bi sẽ bị lệch tâm. Chúng tôi khuyến nghị nên giảm tốc độ làm việc trong trường hợp này. Vui lòng tham khảo P85 để biết thêm chi tiết.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang		MỘT	B	C
Lead5	70kg	1800	329	380
	90kg	1637	233	302
	120kg	1220	140	210
Lead10	65kg	1611	318	353
	85kg	1180	232	236
	120kg	680	154	162
Lead20	35kg	1150	392	518
	55kg	713	235	308
	83kg	470	190	204
Lead40	15kg	760	680	538
	22kg	500	396	320
	43kg	260	231	210

(Đơn vị: mm)

Lắp đặt trên tường		MỘT	B	C
Lead5	70kg	226	223	1920
	90kg	251	253	1707
	120kg	180	160	1210
Lead10	65kg	286	338	1760
	85kg	198	252	1330
	120kg	136	174	750
Lead20	35kg	410	422	1260
	55kg	250	265	803
	83kg	162	210	520
Lead40	15kg	450	721	810
	22kg	266	421	530
	43kg	172	251	280

(Đơn vị: mm)

Lắp đặt theo chiều dọc		MỘT	C
Lead5	20kg	1168	1168
	30kg	811	811
	50kg	510	510
Lead10	15kg	1311	1311
	25kg	750	750
	40kg	507	507
Lead20	10kg	1602	1602
	14kg	987	987
	25kg	620	620
Lead40	7kg	1100	1100
	12kg	620	620
	-	-	-

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	886
Nghị sĩ	826
ÔNG	1500

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Vít bi	GRC 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2,5	1000
		GRC 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
