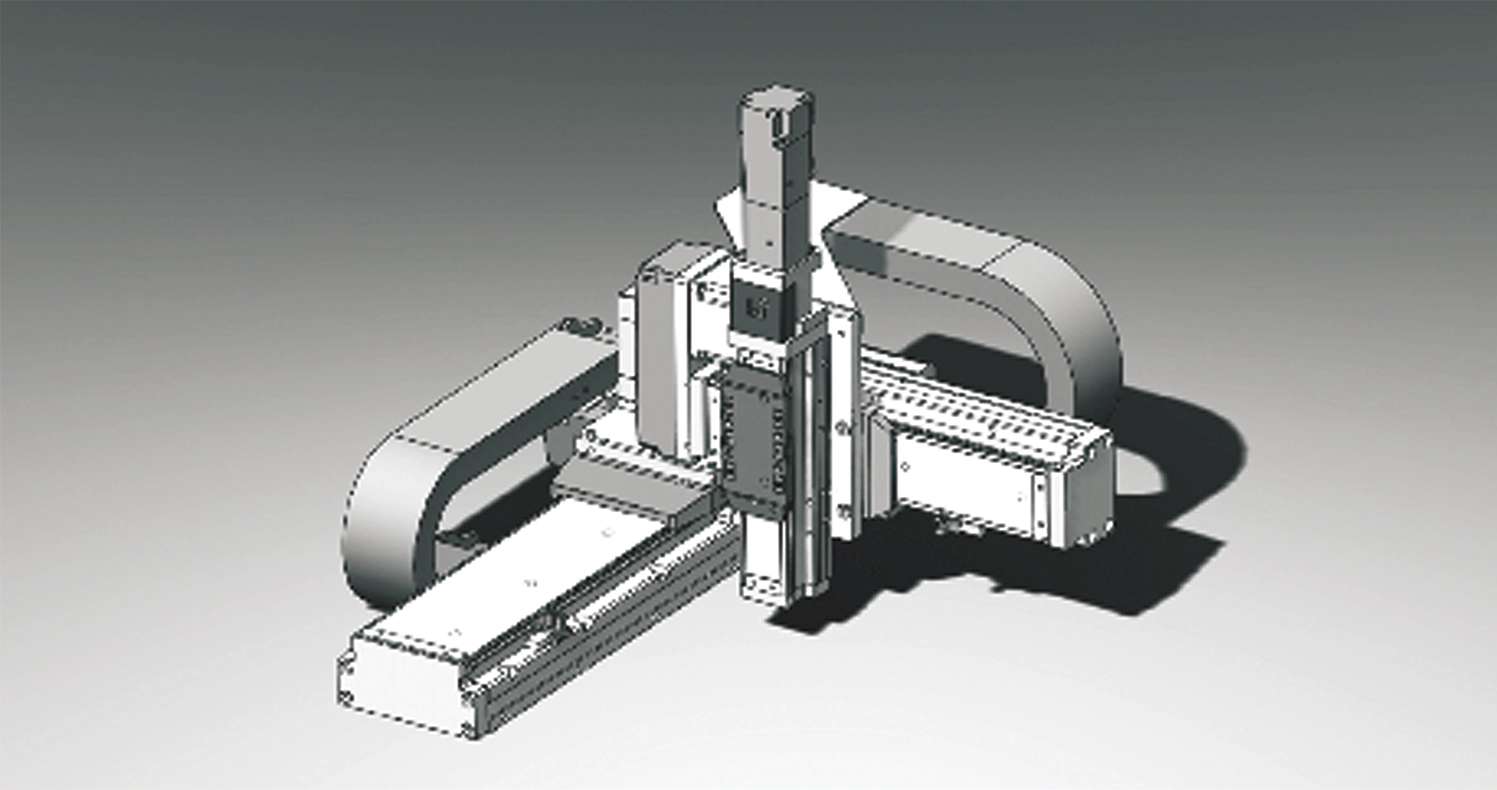

Vị trí hiện tại：Trang Chủ > Sản phẩm > Bộ truyền động đa trục > XYGH > XYGH432-A > Kết nối trực tiếp
Hành trình tối đa trục X: 1000mm
Hành trình tối đa theo trục Y: 500mm
Hành trình tối đa theo trục Y: 250mm
Tải trọng tối đa: 10kg
Kiểu dầm консоль - tải trọng nhẹ
| Mục | Trục X | Trục Y |
| Loại mô hình | GRH5 | GRH4 |
| Độ lặp lại (mm) | ±0,005 | ±0,005 |
| Bước ren vít bi (mm) | 20 | 2 |
| Tốc độ tối đa (mm/s) ※1 | 1000 | 100 |
| Hành trình 50 mm Bước ren (mm) | 50-800 | 100-300 |
| Công suất đầu ra của động cơ servo AC (w) | 100 | 50 |
| Môi trường | 0~40°C, Độ ẩm tương đối dưới 85%. | |
| Hành trình trục Y (mm) | 100 | 150 | 200 | 250 | 300 |
| Tải trọng Y (kg) | 4,5 | 3.9 | 3.6 | 3 | 2.8 |
| Sử dụng ở đâu | Chế độ lái | Thông số kỹ thuật mô hình | Sự kết hợp | Số trục | Chỉ huy | Tốc độ tối đa (mm/s) | Hành trình (mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Trục X | Trục Y | Trục Z | Trục X | Trục Y | Trục Z | Trục X | Trục Y | Trục Z | |||||
| Tiêu chuẩn | Vít bi | XYGH210-A | Loại tay | 2 trục | 20 | 2 | - | 1000 | 100 | - | 500~800 | 100~300 | - |
| XYGH320-A | 20 | 10 | - | 1000 | 500 | - | 500~1100 | 100~500 | - | ||||
| XYGH430-A | 20 | 10 | - | 1000 | 500 | - | 500~1250 | 100~600 | - | ||||
| 20 | 20 | - | 1000 | 1000 | - | 500~1250 | 100~600 | - | |||||
| XYGH440-A | 20 | 20 | - | 1000 | 1000 | - | 500~1250 | 100~500 | - | ||||
| 10 | 10 | - | 500 | 500 | - | 500~1250 | 100~600 | - | |||||
| XYGH321-A | 3 trục | 20 | 10 | 2 | 1000 | 500 | 100 | 500~1100 | 100~500 | 50~100 | |||
| XYGH432-A | 20 | 10 | 5 | 1000 | 500 | 250 | 500~1250 | 100~550 | 50~350 | ||||
