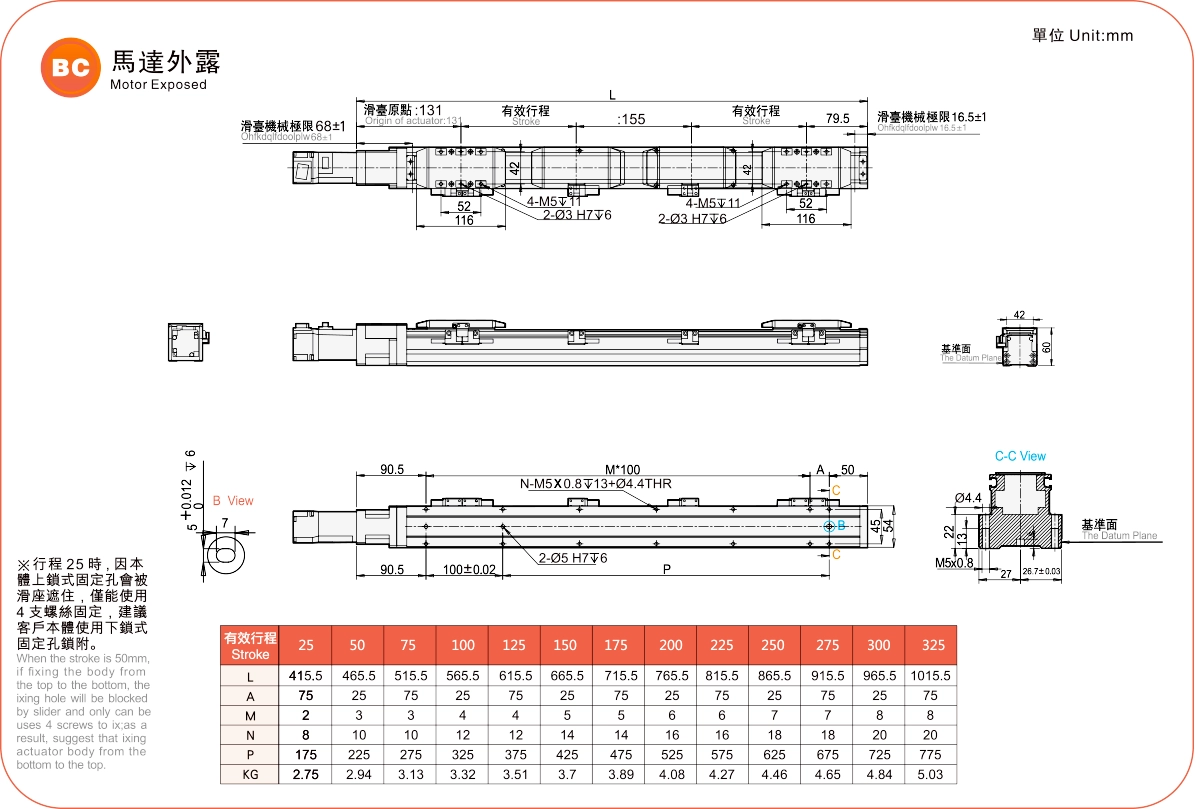

Vị trí hiện tại：Trang Chủ > Sản phẩm > Bộ truyền động vít me bi tiêu chuẩn > Dòng GRH > GRH5M > Động cơ bị lộ

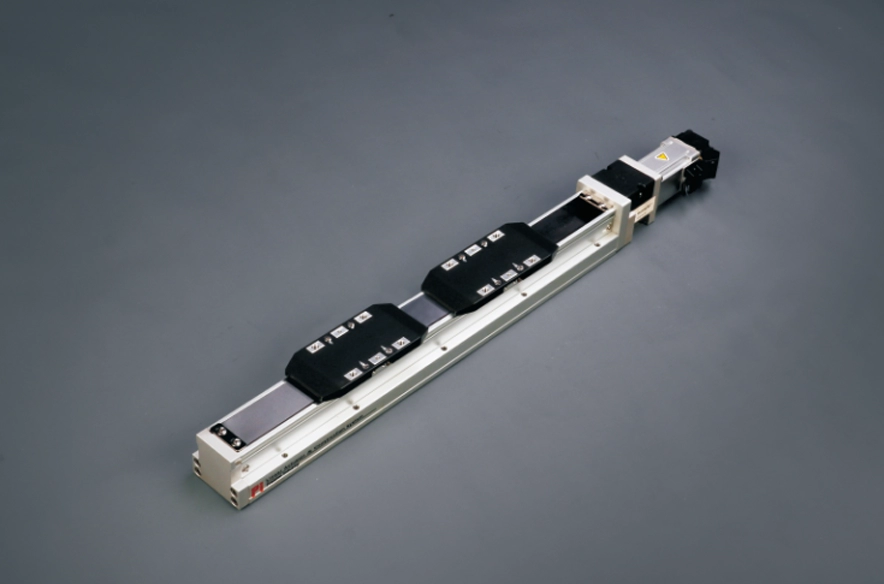

Trọng lượng nhẹ và tuổi thọ cao

Chiều rộng thân máy: 54mm

Độ lặp lại: ±0,01mm

Tải trọng ngang: 30kg

Tải trọng thẳng đứng: 10kg

Tốc độ tối đa: 100mm/s

Phạm vi di chuyển: 25-325mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Gia cố chắc chắn cho ghế trượt

Thân máy và thanh trượt được đúc liền khối, giúp khắc phục vấn đề độ cứng kém và giảm chiều rộng, làm cho không gian lắp đặt thiết bị nhỏ gọn hơn.

Dễ bảo trì

Cả hai phía của toàn bộ dòng sản phẩm đều có vòi phun dầu bên ngoài, có thể được đổ đầy dầu trực tiếp mà không cần nắp đậy. Thiết kế đai thép đặc biệt giúp giảm thiểu tình trạng tóc rối và có thể sử dụng trong môi trường phòng sạch.

Dễ lắp ráp, tiết kiệm thời gian và tiện lợi.

Có thể cố định từ trên xuống dưới hoặc từ dưới lên trên mà không cần tháo rời thanh thép.
Thêm giá đỡ bề mặt tham khảo lắp đặt ở bên hông thân. Có một lỗ chốt định vị ở đáy thân.

Độ bền tăng lên và độ mượt được cải thiện.

Nhờ sử dụng kết cấu thân bằng nhôm, độ bền của thân máy được tăng cường đáng kể. So với RMH5S/6S, ray thép được nhúng vào thân nhôm rồi mài nhẵn, nhờ đó cải thiện độ chính xác về chiều cao di chuyển và độ thẳng xuống dưới ± 0,02MM (so với RMH10/12).

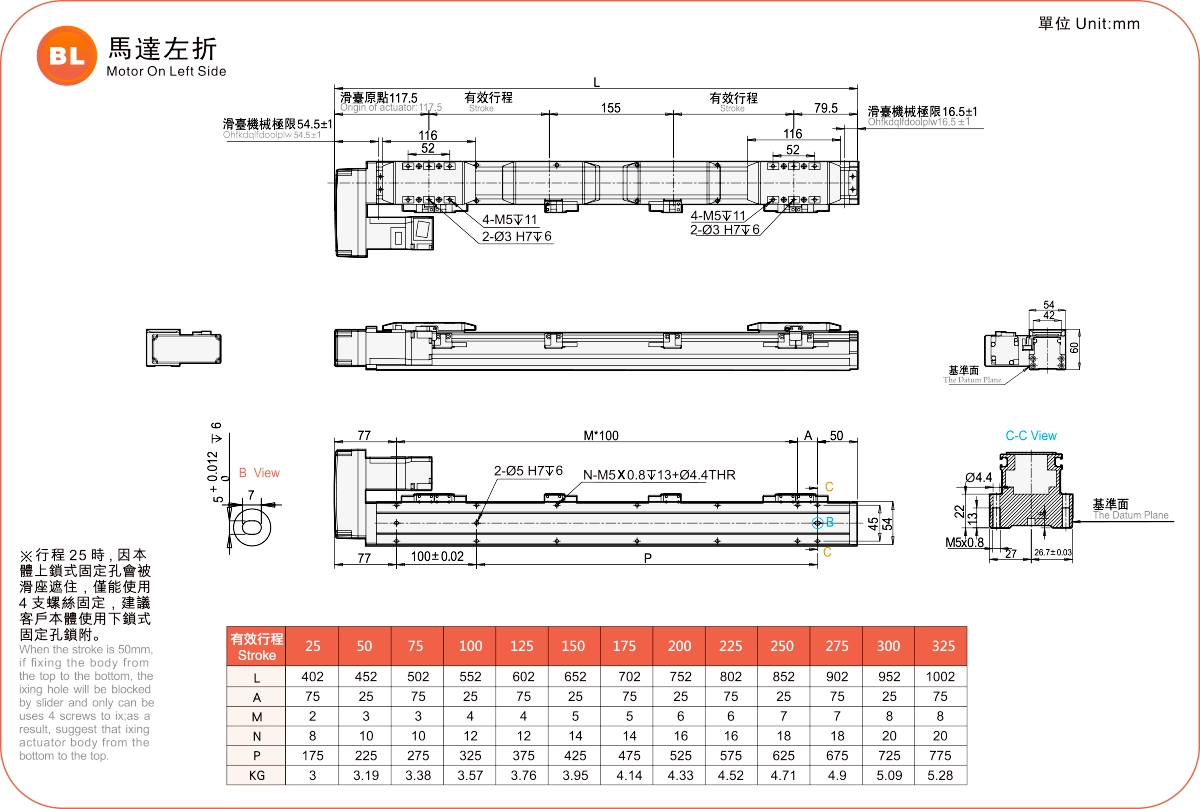

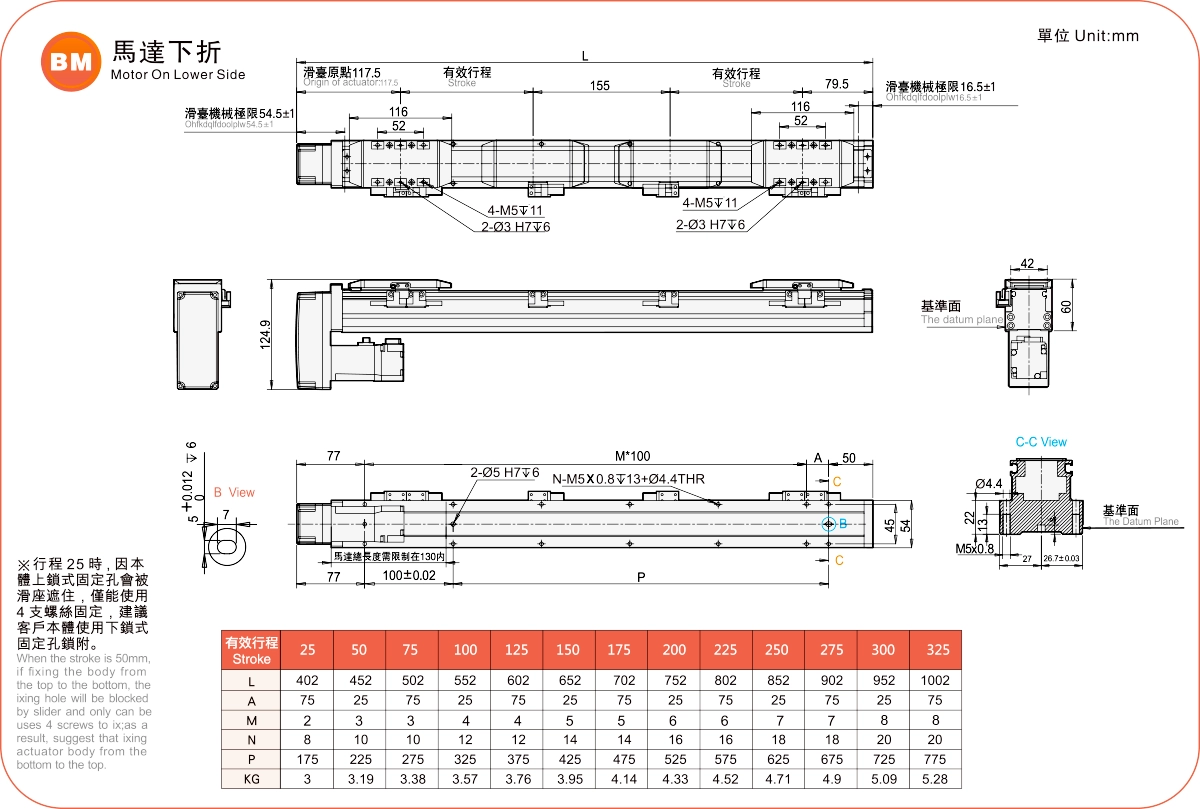

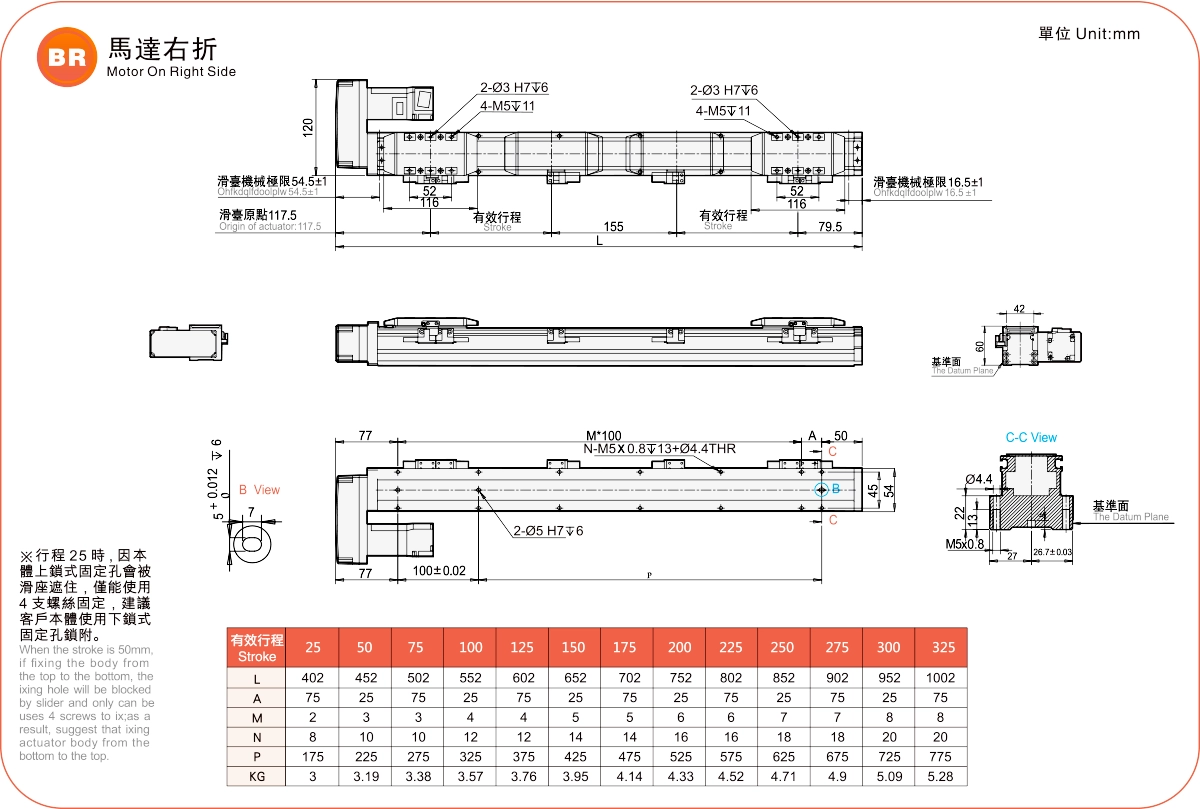

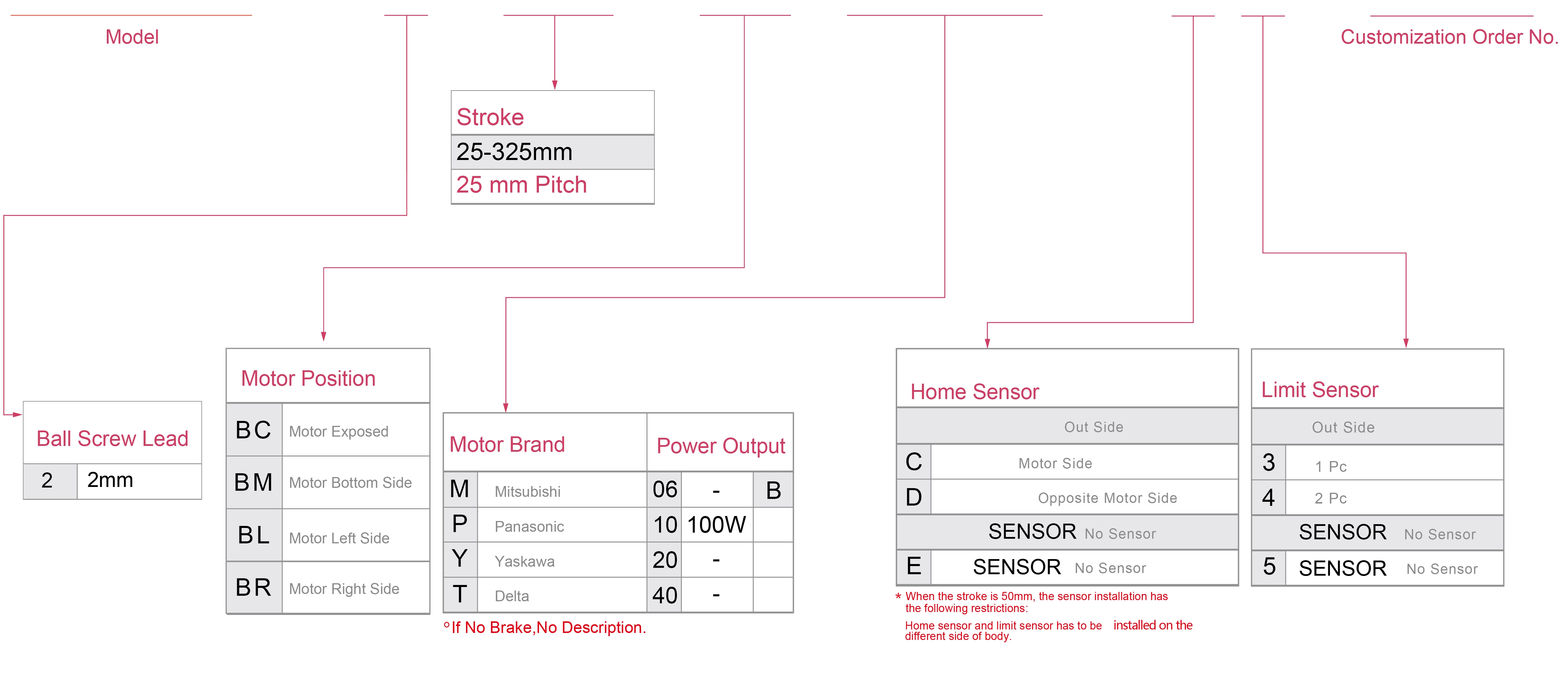

Phương thức đặt hàng

GRH5M - L2-100 -BC-M10B - C4 -0001

Thông số kỹ thuật

Thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Bước ren vít bi (mm)		2
	Tốc độ tối đa (mm/s) ※1		100
	Tải trọng tối đa	Theo phương ngang (kg)	30 (Hai toa xe)
		Theo phương thẳng đứng (kg)	10 ( Xe hai cầu)
	Lực đẩy định mức (N)		854
	Bước ren (mm) ※2		25-325mm/Bước ren 25
Các bộ phận	Công suất động cơ servo AC (W)		100
	Đường kính vít me bi (mm)		C7Ø12
	Thanh dẫn hướng tuyến tính độ cứng cao (mm)		Bộ truyền động vít me bi
	Khớp nối (mm)		7X8
	Cảm biến nhà	Ngoài	EE-SX674(NPN)

Bố trí cảm biến

※1 Giá trị gia tốc và giảm tốc được đặt là 0,2 giây.

※2 Khi hành trình vượt quá 600mm, vít me bi sẽ bị lệch tâm. Chúng tôi khuyến nghị nên giảm tốc độ làm việc trong trường hợp này. Vui lòng tham khảo P85 để biết thêm chi tiết.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang		MỘT	B	C
Trưởng nhóm 2	10kg	900	100	135
	20kg	700	45	60
	30kg	550	25	35

(Đơn vị: mm)

Lắp đặt trên tường		MỘT	B	C
Trưởng nhóm 2	10kg	135	100	900
	20kg	60	45	700
	30kg	37	27	550

(Đơn vị: mm)

Lắp đặt theo chiều dọc		MỘT	C
Trưởng nhóm 2	6kg	180	180
	8kg	135	135
	120kg	110	110

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	103
Nghị sĩ	103
ÔNG	144

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Vít bi	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3,5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2,5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Tốc độ cao nhất dựa trên tốc độ quay tối đa của động cơ servo (3000 vòng/phút).

Bộ truyền động vít me bi hành trình dài

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Vít bi	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
