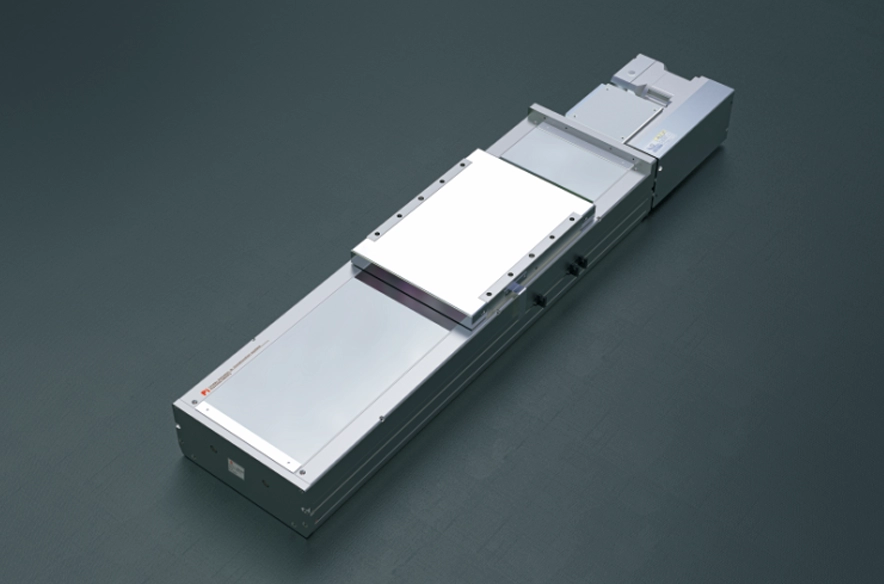

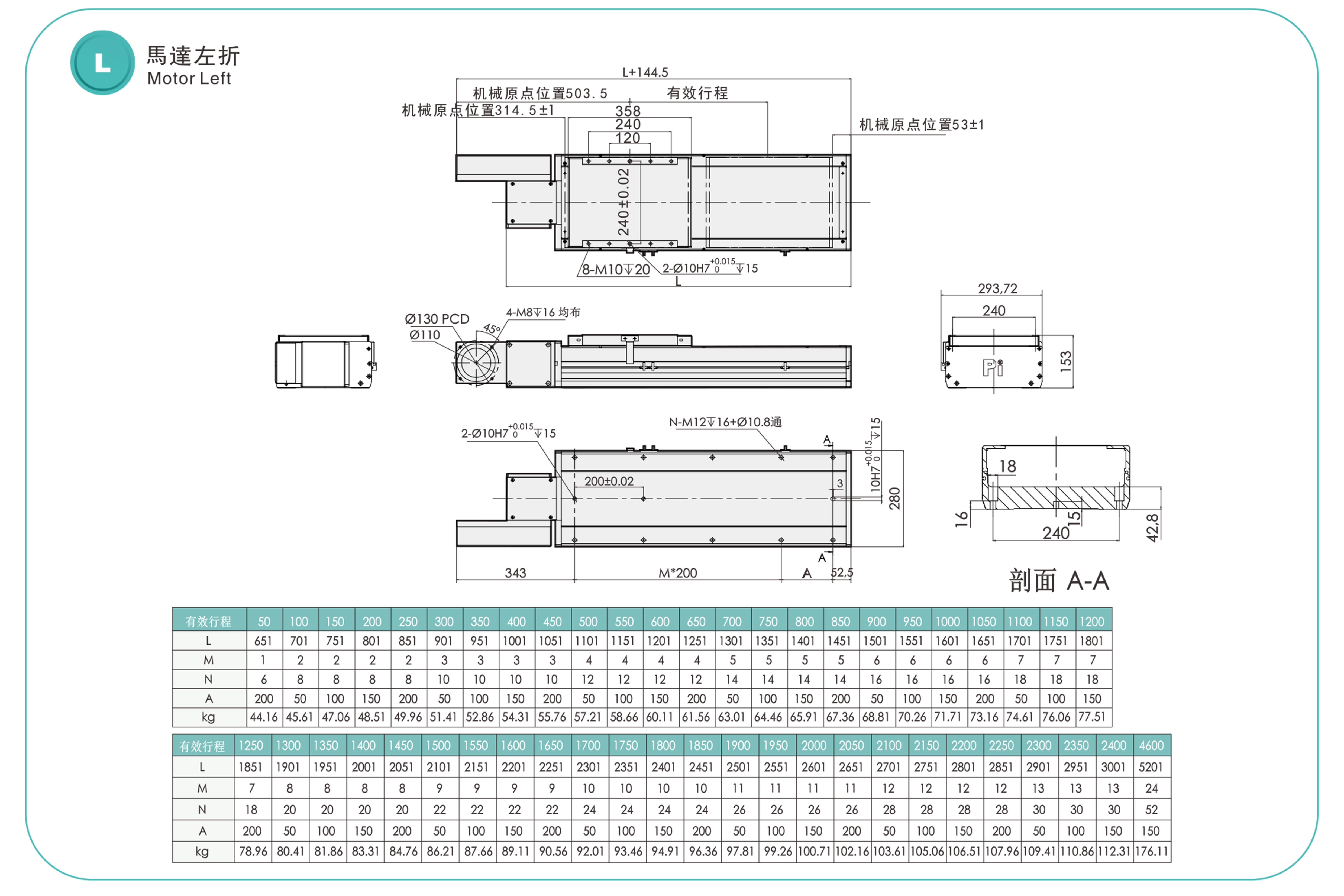

Vị trí hiện tại：Trang Chủ > Sản phẩm > Bộ truyền động loại phòng sạch > Dòng sản phẩm RMF > RMF28R > Động cơ trực tiếp phía bên trái

Trọng lượng nhẹ và tuổi thọ cao

Độ lặp lại: ±0,08mm

Tải trọng ngang: 230kg

Chì: 230mm

Tốc độ tối đa: 2300 mm/giây

Khoảng cách giữa các hành trình piston: 100-4600mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Lưu ý đặc biệt về ghế trượt đa hướng, cơ chế điều chỉnh độ căng dây an toàn, thiết kế vòi phun nhiên liệu được cấp bằng sáng chế (tùy chọn)

Thân máy có độ cứng cao/vỏ trên có độ cứng cao

Thương hiệu động cơ, vị trí lắp đặt động cơ

Phương thức đặt hàng

RMF28R - L230- 100-L -M100 -Y-C4 - 0001

Thông số kỹ thuật

Thông số kỹ thuật	Độ lặp lại (mm)		±0,08
	Chì (mm)		230
	Tốc độ tối đa (mm/s)		2300
	Tải trọng tối đa	Theo phương ngang (kg)	230
		Theo phương thẳng đứng (kg)	-
	Lực đẩy định mức (N)		960
	Khoảng cách giữa các nhát bóp (mm)		Bước răng 100-4600mm/50mm
Các bộ phận	Công suất động cơ servo AC (W)		1000W
	Chiều rộng đai (mm)		60
	Thanh dẫn hướng tuyến tính độ cứng cao (mm)		W30
	Cảm biến nhà	Ngoài	EE-SX672(NPN)

Bố trí cảm biến

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang		MỘT	B	C
1:5	120kg	500	300	260
1:10	180kg	600	270	332
1:20	230kg	600	230	250

(Đơn vị: mm)

Lắp đặt trên tường	MỘT	B	C
110kg	281	296	500
170kg	259	267	700
220kg	239	235	700

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	4408
Nghị sĩ	4408
ÔNG	3860

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Cơ chế giảm	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số đai		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Cơ chế giảm	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Chiều rộng đai (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Thắt lưng	RMF14	Đúng	200W	135	±0,04	22	40	25	-	2000
		RMF17	Đúng	400W	170	±0,04	30	40	45	-	2000
		RMF22	Đúng	750W	220	±0,04	50	40	85	-	2000
		RMF28R	KHÔNG	1000W	280	±0,08	60	230	230	-	2000
		RMF28RN	KHÔNG	1000W	280	±0,08	50	230	200	-	2000
