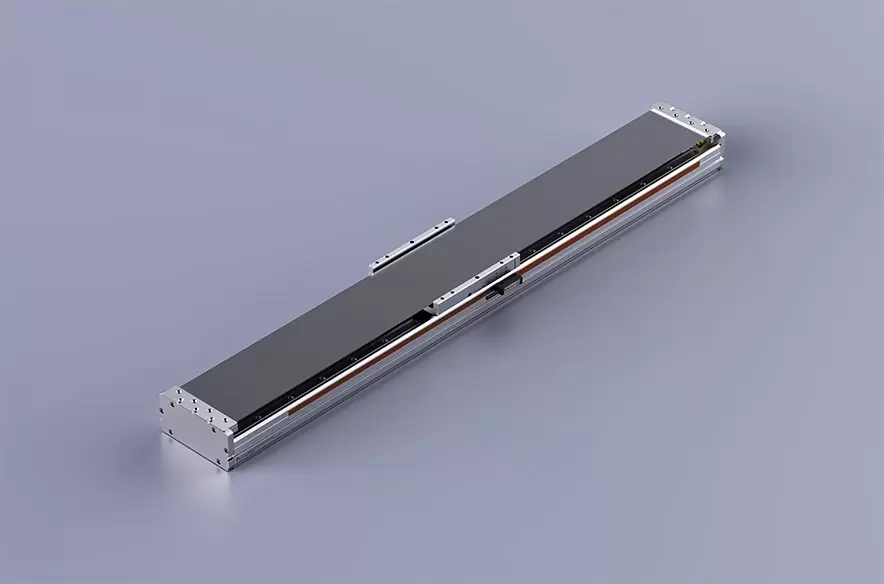

Trọng lượng nhẹ và tuổi thọ cao

Chiều rộng thân máy: 200mm

Độ lặp lại: ±0,003

Tải trọng P88-C3-S: 897kg

Tải trọng P88-C6-P: 1795kg

Tốc độ tối đa: 2500 mm/giây

Phạm vi di chuyển: 96-7500mm

PDF

Tải xuống 3D

Tải xuống Cadenas3

Nhiều trình điều khiển được lựa chọn và sử dụng ray trượt chính xác cao, hoạt động êm ái được nhập khẩu.

Sản phẩm có thể giảm tiếng ồn hiệu quả trong quá trình vận hành, cải thiện độ êm ái, tuổi thọ và hiệu quả bôi trơn. Thích hợp cho các ngành công nghiệp công nghệ cao yêu cầu tốc độ cao, hoạt động êm ái và lượng bụi thải thấp.

Thân có độ cứng cao

Bằng cách áp dụng cấu trúc ép đùn nhôm tích hợp và tiến hành phân tích thành phần, thiết kế kết cấu có tỷ lệ độ cứng trên trọng lượng tối ưu được tìm ra.

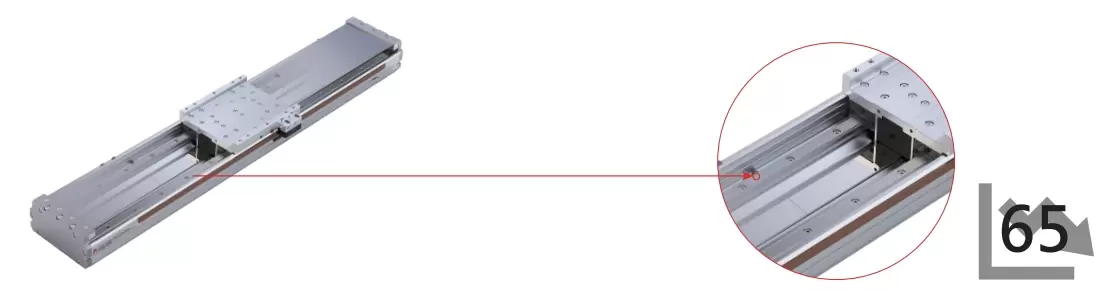

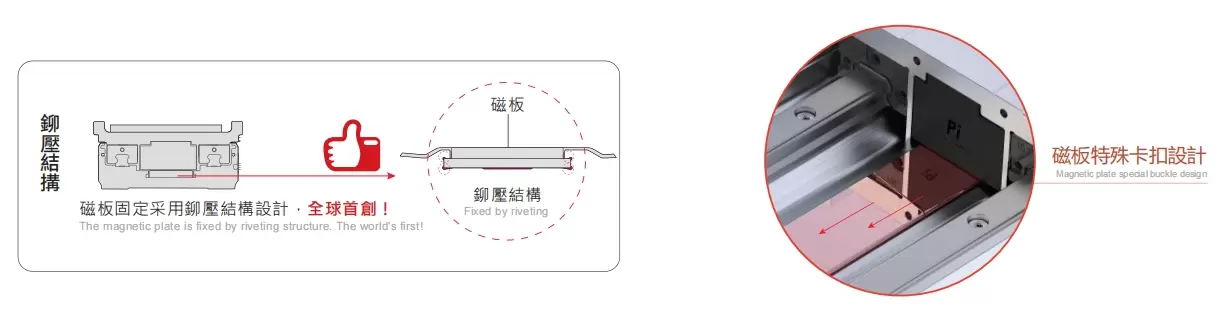

Thiết kế khóa đặc biệt của tấm từ tính

Ưu điểm: Ngăn chặn vật lạ rơi vào và không làm hư hại các bộ phận bên trong. Dễ bảo trì, tuổi thọ cao!

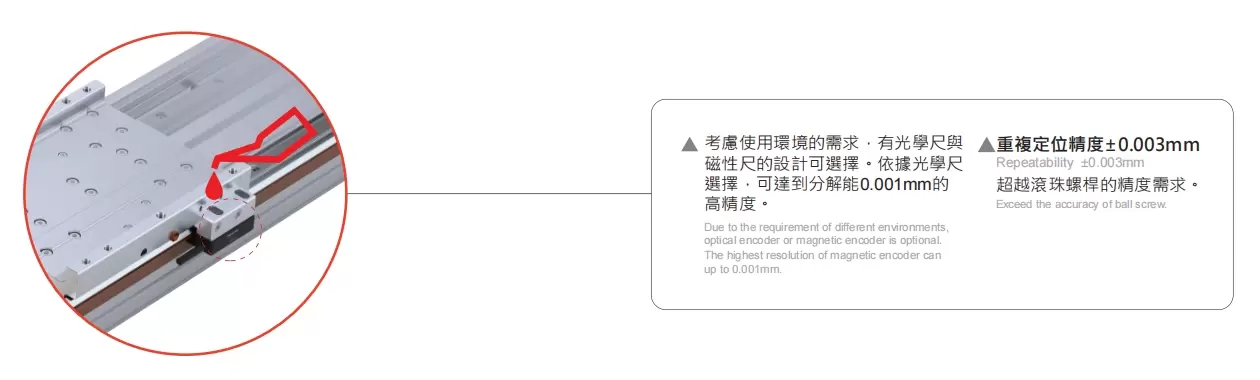

Đầu thước quang học

Sự kết hợp linh hoạt giữa thước quang học và thước từ.

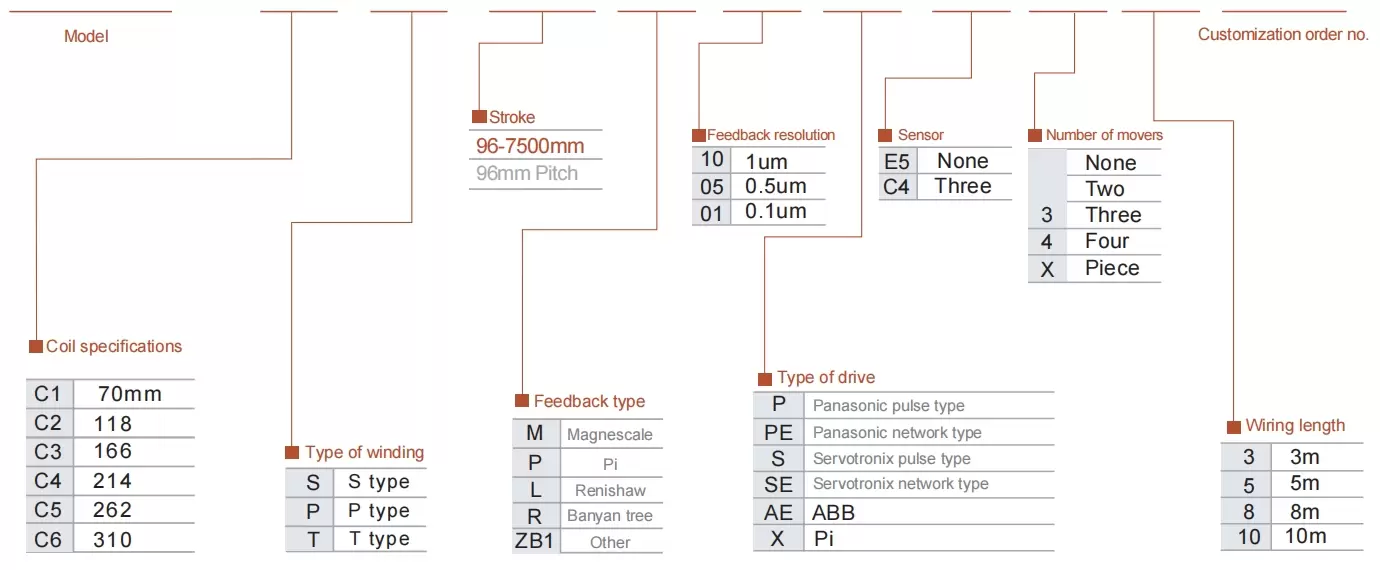

Phương thức đặt hàng

LPD20- C1 -S-96-M-10-P-C4-1-3-0001

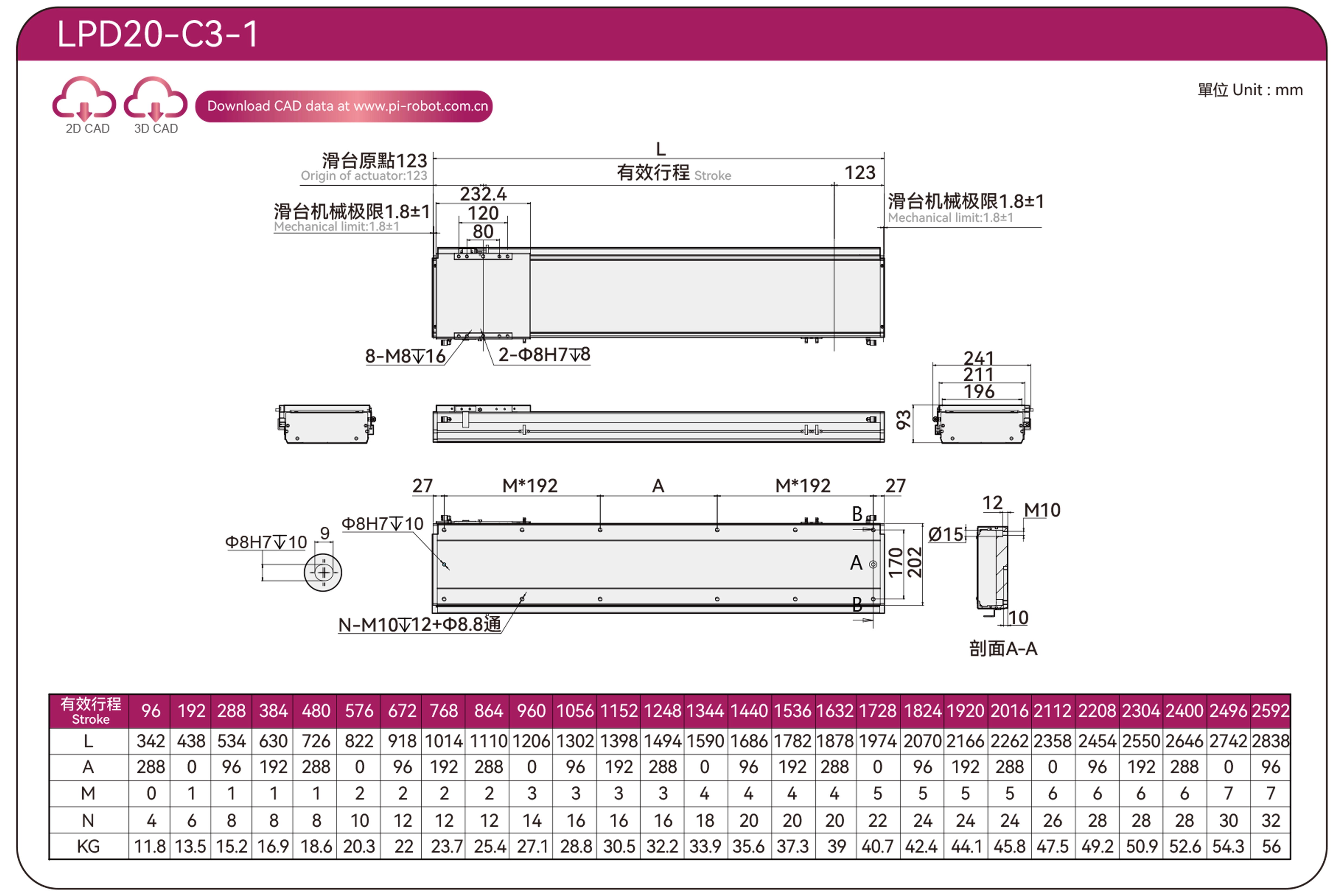

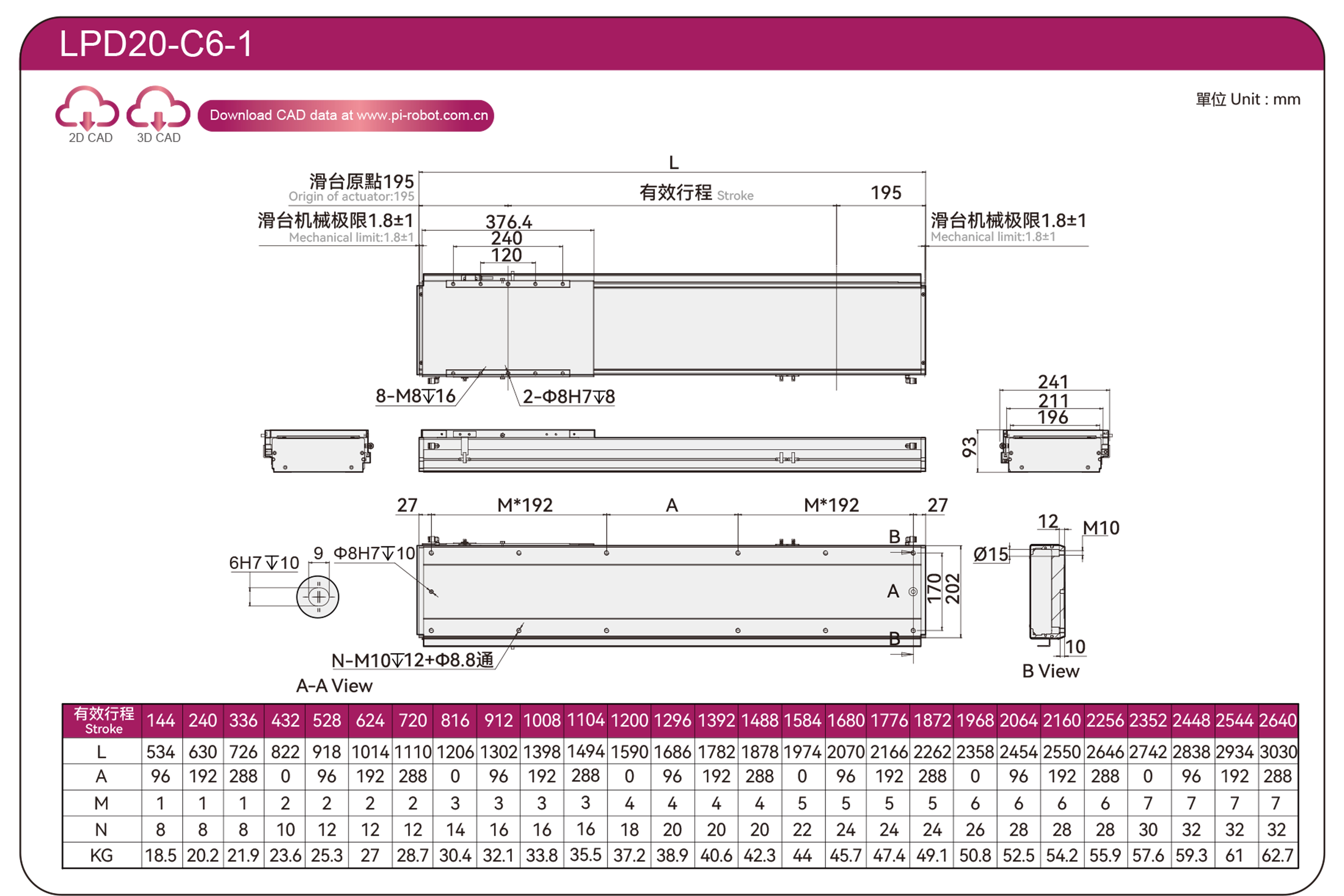

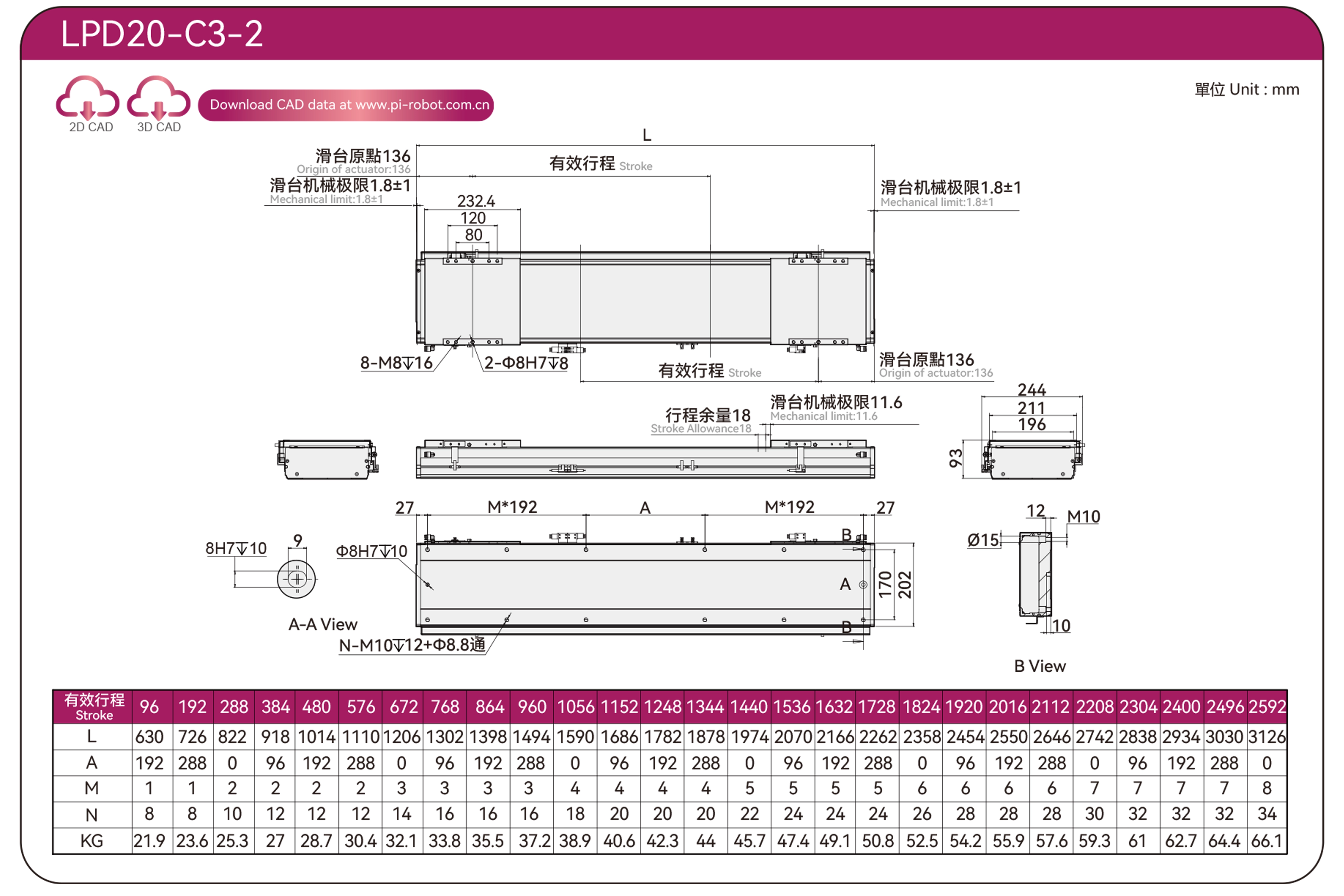

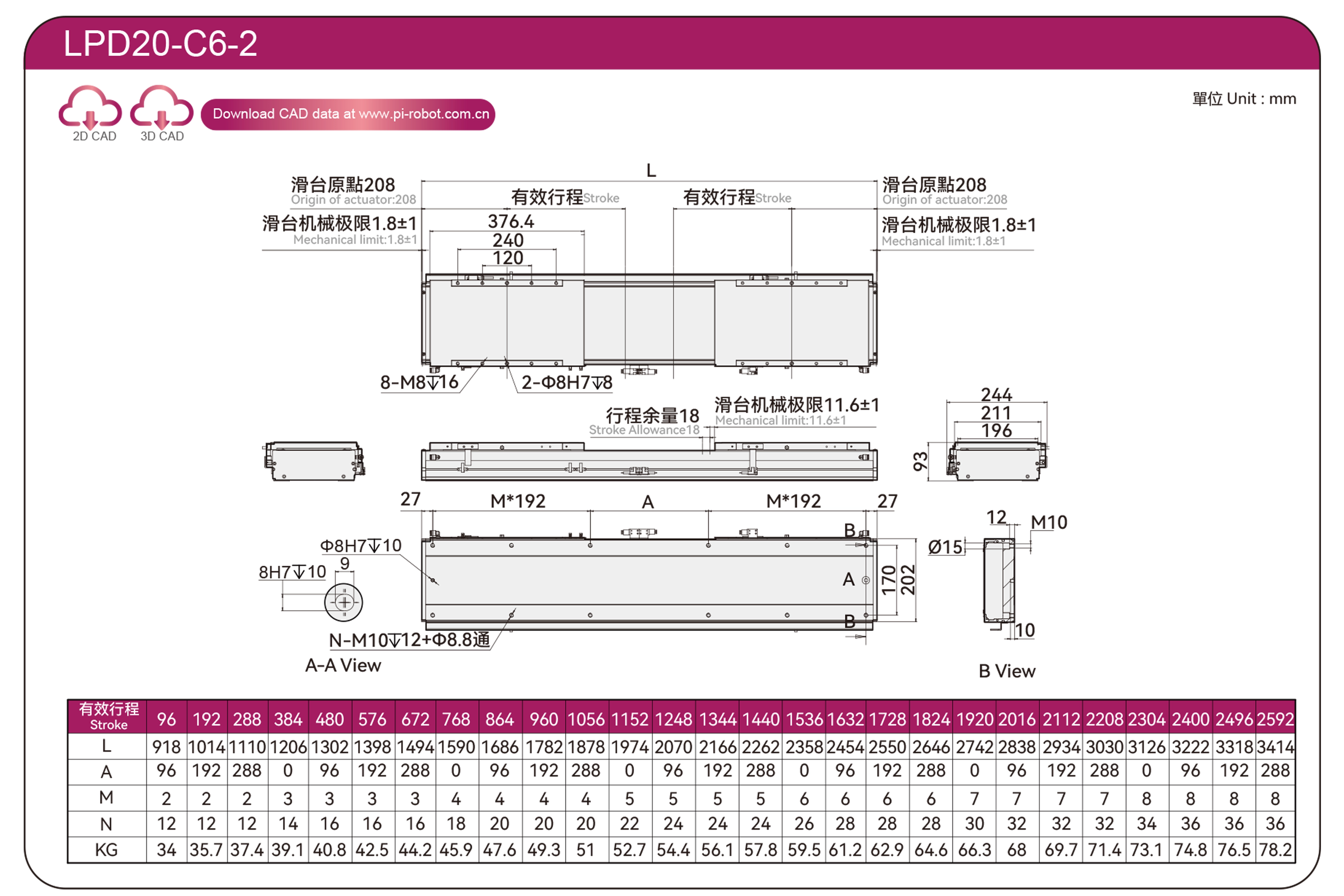

Thông số kỹ thuật

Thư mục	Thông số kỹ thuật vòng dây	P88-C3-S	P88-C6-P
Thông số kỹ thuật	Độ lặp lại (mm)	±0,003
	Tải trọng tối đa (kg)	60	100
	Tốc độ tối đa (mm/s)	2500
	Lực đẩy liên tục (N)	408	816
	Lực đẩy cực đại (N)	897	1795
	Dòng điện liên tục (Ampe)	3.3	6.8
	Dòng điện cực đại (Arms)	10,5	21
	Hằng số lực (N/Arms)	123,6	120
	Độ tự cảm (mH)	73,4	37,8
	Điện trở (ohm)	12.6	6.3
	Khoảng cách giữa các cực từ (mm)	24

Bố trí cảm biến

Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

Thông tin dữ liệu không dành cho việc sử dụng đảo chiều gắn trần. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng kiểu đảo chiều gắn trần.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang		Trọng tải	MỘT	B	C
Trọng tải	P88-C3-S	30kg	350	190	370
		40kg	300	120	280
		50kg	250	90	220
		60kg	200	80	180
	P88-C6-P	70kg	350	100	250
		80kg	180	90	220
		90kg	150	80	200
		100kg	100	50	150

(Đơn vị: mm)

Lắp đặt trên tường		Trọng tải	MỘT	B	C
Trọng tải	P88-C3-S	30kg	370	190	350
		40kg	280	120	300
		50kg	220	90	250
		60kg	180	80	200
	P88-C6-P	70kg	250	100	350
		80kg	220	90	180
		90kg	200	80	150
		100kg	150	50	100

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	1355
Nghị sĩ	1355
ÔNG	1210

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Mối quan hệ giữa tốc độ và gia tốc

P88-C3-S

Vận tốc (m/s) Gia tốc (G) Tải trọng (Kg)	1m/s	1,5 m/s	2m/s	2,5 m/s
30	2.1	1.9	1.1	0,5
40	1.7	1.3	0,8	0,4
50	1.4	1.1	0,6	0,3
60	1.2	0,9	0,5	0,2
70	1.1	0,8	0,4	0,2

P88-C6-P

Vận tốc (m/s) Gia tốc (G) Tải trọng (Kg)	1m/s	1,5 m/s	2m/s	2,5 m/s
60	2.2	2	1.1	0,6
70	1.9	1.7	0,9	0,5
80	1.7	1.3	0,8	0,4
90	1.6	1.2	0,7	0,4
100	1.4	1.1	0,6	0,3

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Thông số kỹ thuật động cơ	Chiều rộng của thân (mm)	Chiều cao của thân (mm)	Độ lặp lại (mm)	Lực đẩy liên tục (N)	Lực đẩy cực đại (N)	lrms(A)	Tải trọng tối đa (kg)	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Robot động cơ tuyến tính	LPD12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0,003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0,003	816	1795	6.8	100
