Nhẹ và tuổi thọ dài

Độ chính xác lặp lại: ± 0,003 mm

Lực tối đa: 315N

Lực liên tục: 144 N

Trọng lượng xử lý liên tục: 25 kg

Hành trình tiêu chuẩn:

1-Động cơ đơn: 96-3840/96 mm

Hành trình tiêu chuẩn:

Động cơ 2-Kép: 155-3707/96 mm

Tốc độ tối đa: 2500 mm/s

PDF

Tải xuống 3D

Tải xuống Cadenas3

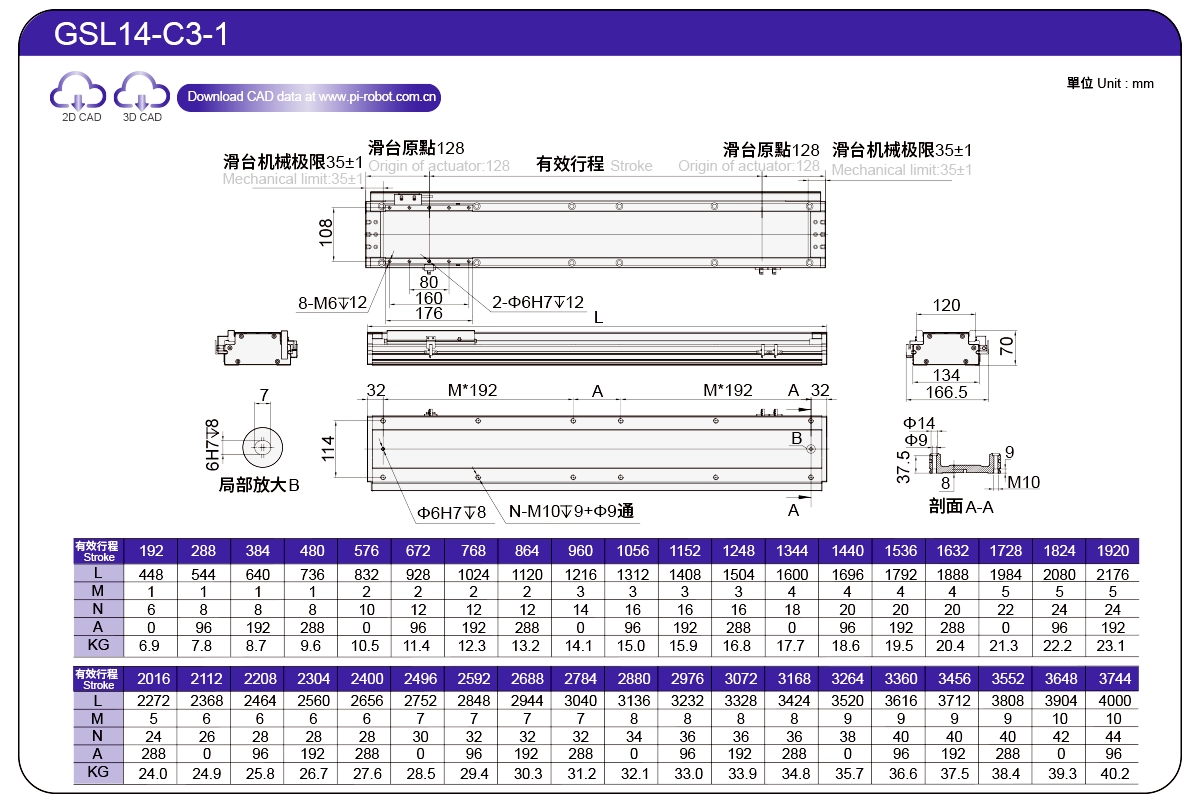

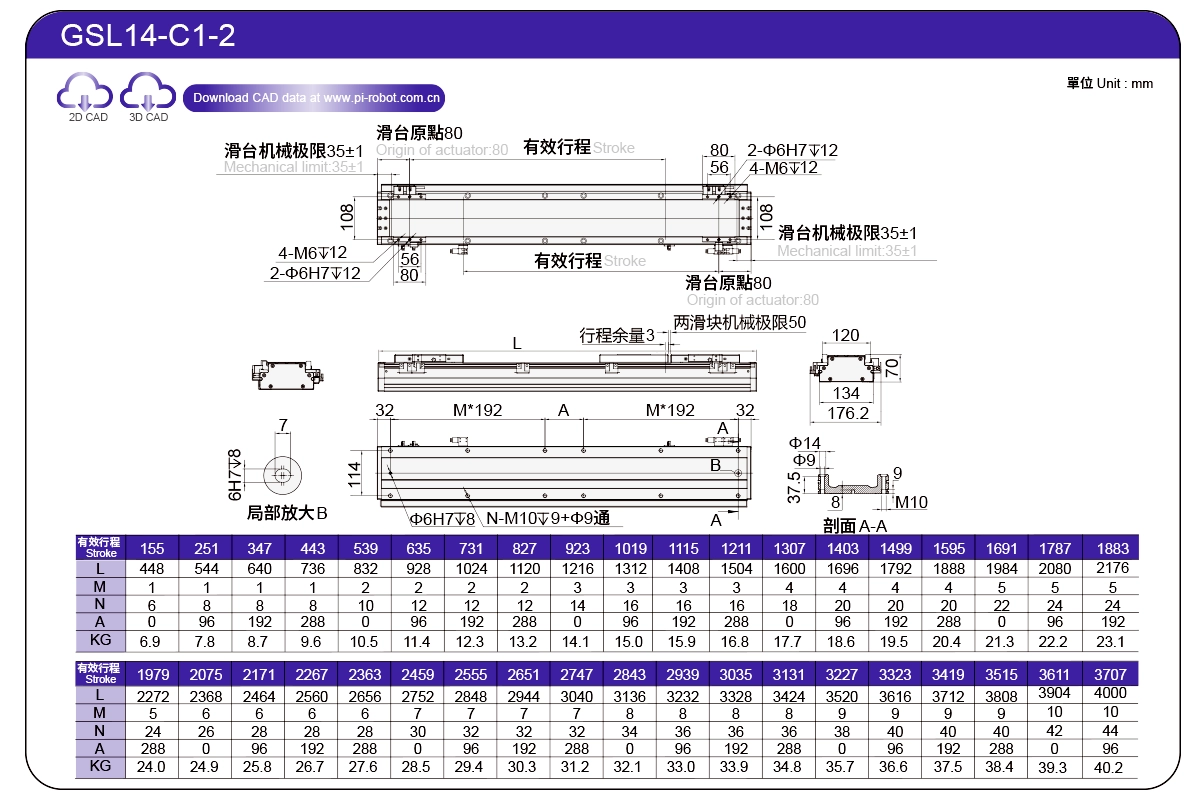

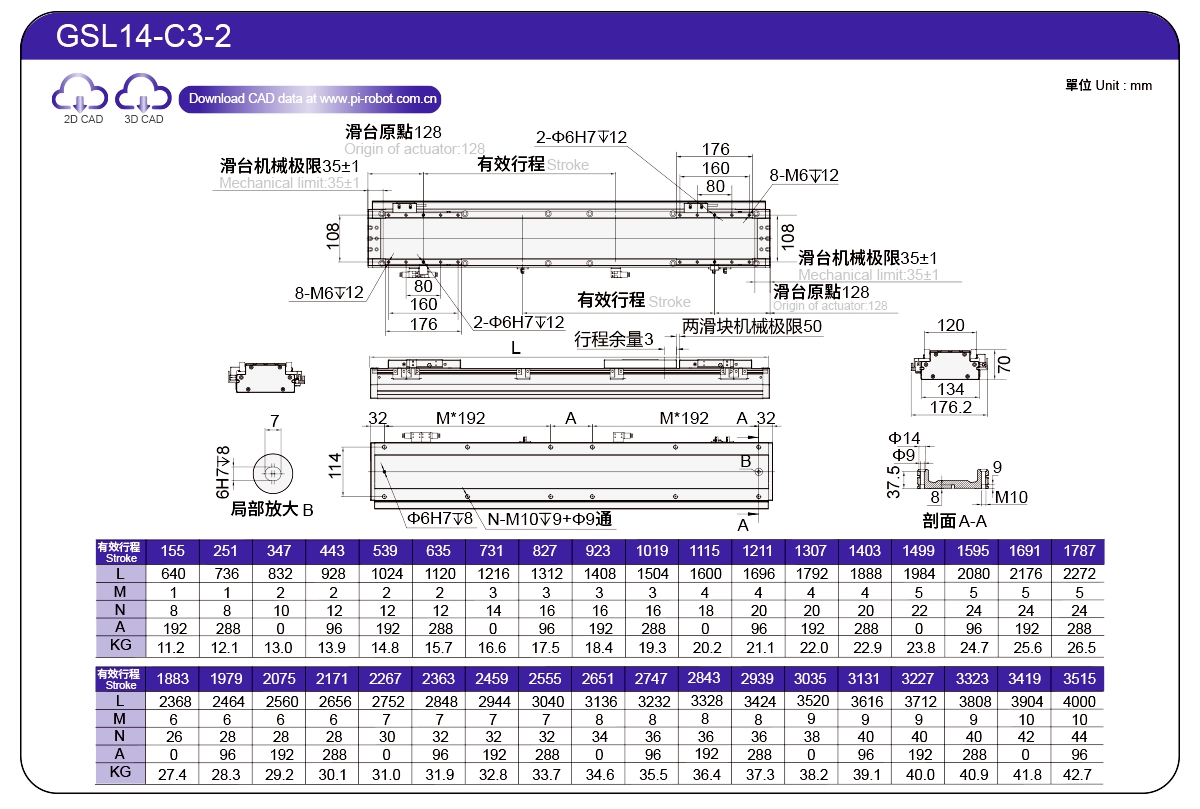

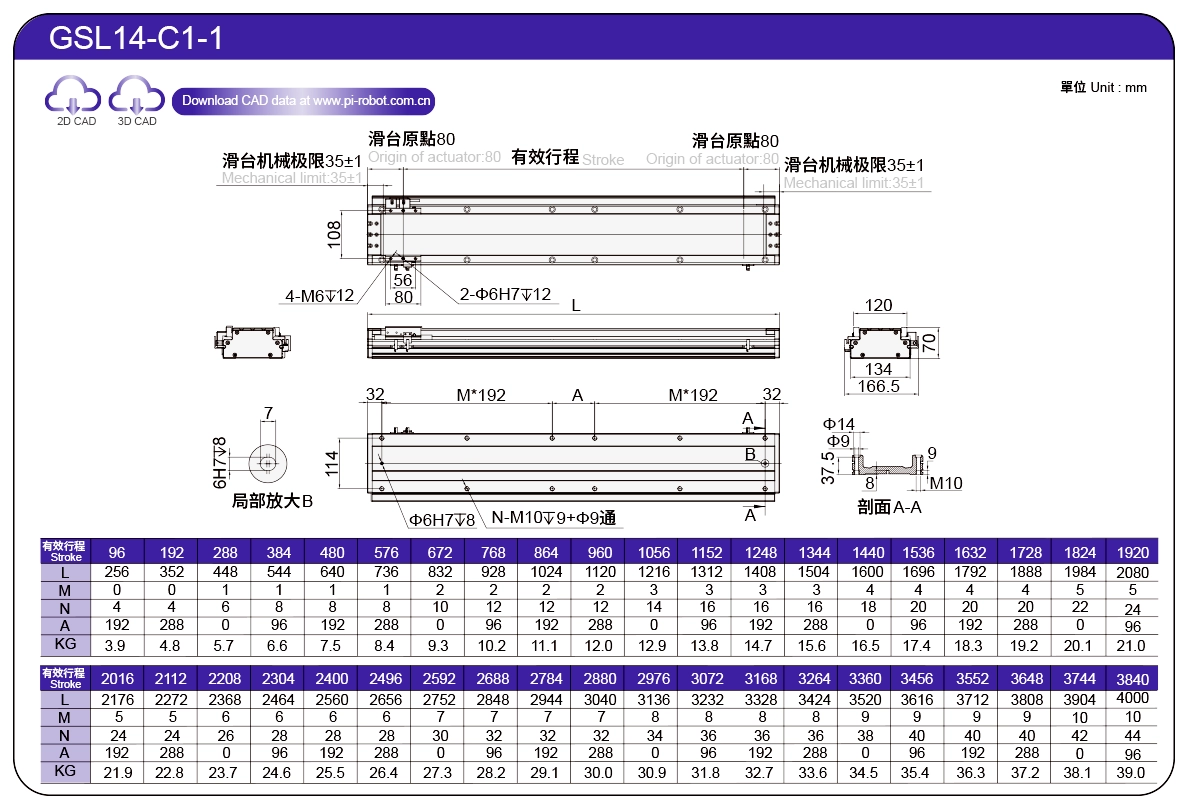

Sơ đồ kết cấu

Thiết kế vòi phun nhiên liệu được cấp bằng sáng chế duy nhất trong ngành, với một vòi phun nhiên liệu duy nhất trên ghế trượt để phun dầu, cho phép phun dầu đồng thời và bảo trì cả ray trượt và thanh trượt, giúp việc bảo trì thuận tiện hơn và tiết kiệm thời gian hơn.

Hành trình dài với thông số kỹ thuật đầy đủ và định vị thuận tiện

Bàn trượt động cơ tuyến tính nhúng loại bóng bốn cột, với hành trình lên tới 3744mm và hành trình có thể tăng lên theo nhu cầu của khách hàng

Cấu trúc đường ray trượt bóng nhúng

Sau khi nhúng ray trượt vào loại đùn nhôm, các rãnh song song và có độ chính xác cao như nhau ở cả hai bên được mài bằng thiết bị mài, điều này sẽ mang lại độ chính xác cao hơn so với việc khóa hai ray dẫn tiêu chuẩn bằng loại đùn nhôm.

Nhiều trình điều khiển tùy chọn

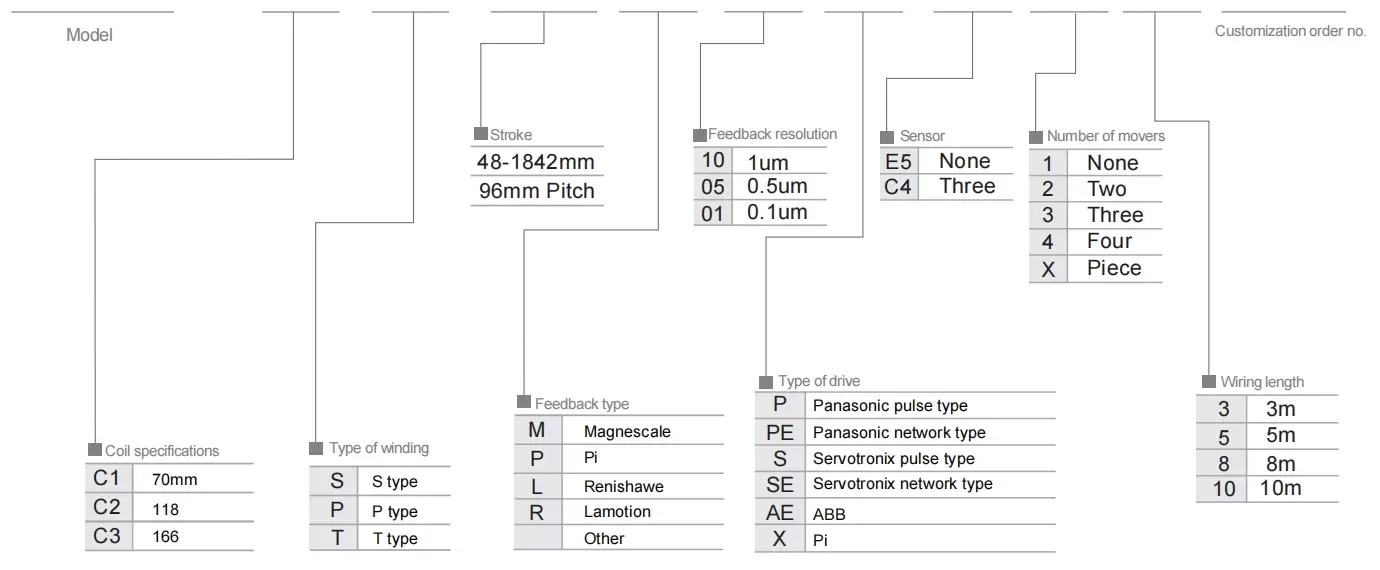

Phương thức đặt hàng

GSL14 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Đặc điểm kỹ thuật

Thư mục	Thông số vòng tròn dây	P44-C1	P44-C3
thông số kỹ thuật	Độ lặp lại (mm)	±0,003
	Tải trọng tối đa (kg)	11	25
	Tốc độ tối đa (mm/s)	2500
	Lực đẩy liên tục (N)	48	144
	Lực đẩy cực đại(N)	105	315
	Dòng điện liên tục (Ams)	3.3	3.3
	Dòng điện cực đại (Cánh tay)	10,5	10,5
	Hằng số lực (N/Arms)	14,5	43,5
	Độ tự cảm (mH)	10.3	30,9
	Điện trở (ohm)	1.9	5,7
	Khoảng cách cực từ (mm)	24

Bố cục cảm biến

※1 Giá trị tăng tốc và giảm tốc được cài đặt là 0,2 giây.

※2 Khi hành trình lớn hơn 600mm, vít bi sẽ bị đảo. Chúng tôi khuyên bạn nên giảm tốc độ làm việc trong trường hợp này. Vui lòng xem lại P85 để biết chi tiết.

Tuổi thọ vận hành là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

Thông tin dữ liệu không dành cho mục đích sử dụng ngược gắn trên trần nhà. Hãy liên hệ với chúng tôi để biết chi tiết nếu bạn muốn áp dụng cách sử dụng ngược gắn trần.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt ngang		Trọng tải	MỘT	B	C
Trọng tải	P44-C1	3kg	300	250	250
		5kg	200	130	130
		7kg	120	100	100
		9kg	90	70	70
		11kg	80	60	60
	P44-C3	10kg	300	260	260
		15kg	200	160	160
		20kg	150	120	120
		25kg	120	90	90
		30kg	80	80	80

(Đơn vị: mm)

Lắp đặt tường		Trọng tải	MỘT	B	C
Trọng tải	P44-C1	3kg	250	250	300
		5kg	130	130	200
		7kg	100	100	120
		9kg	70	70	90
		11kg	60	60	80
	P44-C3	10kg	260	260	300
		15kg	160	160	200
		20kg	120	120	150
		25kg	90	90	120
		30kg	80	80	80

Thời điểm tải tĩnh

(Đơn vị: Nm)

Phương hướng	P44-C1	P44-C3
CỦA TÔI	283	1403
nghị sĩ	283	1403
ÔNG	990	2229

Mối quan hệ giữa tốc độ và gia tốc

P35-C1

Vận tốc(m/s) Gia tốc(G) Tải(Kg)	1m/s	1,5m/giây	2m/s	2,5m/giây	3 mét/giây	3,5m/giây
3	2.2	2.2	2.2	2.1	1.9	1.8
5	1.6	1.6	1,5	1.3	1.3	1.2
7	1.2	1.2	1	0,9	0,9	0,9
9	1	0,9	0,9	0,8	0,8	0,7
11	0,8	0,8	0,7	0,7	0,7	0,6

P44-C3

Vận tốc(m/s) Gia tốc(G) Tải(Kg)	1m/s	1,5m/giây	2m/s	2,5m/giây	3 mét/giây	3,5m/giây
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1,5	1,5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0,9	0,8

Chỉ số thông số kỹ thuật của thiết bị truyền động điện

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Thông số kỹ thuật động cơ	Chiều rộng của cơ thể (mm)	Chiều cao của cơ thể (mm)	Độ lặp lại (mm)	Lực đẩy liên tục (N)	Lực đẩy cực đại(N)	lms(A)	Tải trọng tối đa (kg)	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Robot động cơ tuyến tính	GSL7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0,003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0,003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0,003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0,003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0,003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0,003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0,003	408	897	3.3	70
