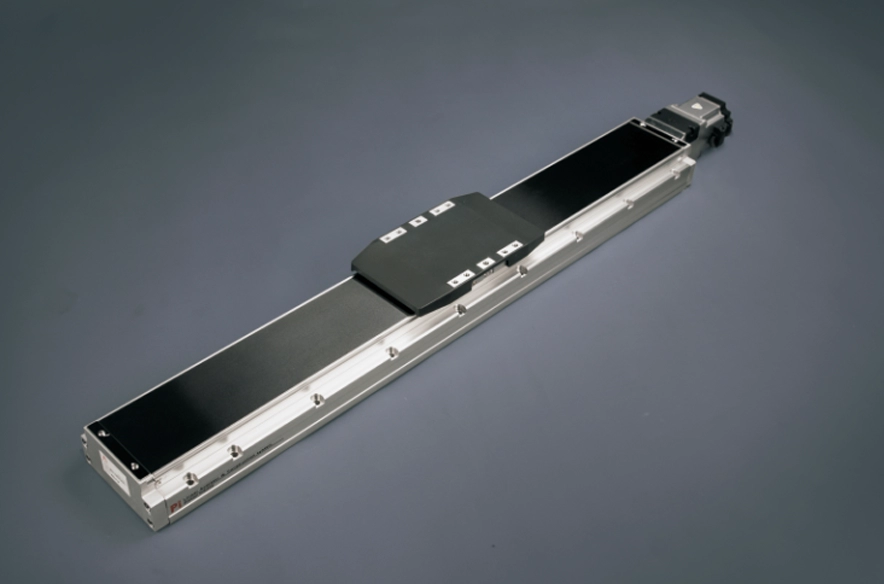

Nhẹ và tuổi thọ dài

Chiều rộng thân: 120mm

Độ lặp lại: ± 0,01mm

Tải ngang: 110kg

Tải trọng dọc: 33kg

Tốc độ tối đa: 1600mm/s

Phạm vi hành trình: 50-1250mm

Đặt khả năng tăng tốc và giảm tốc của động cơ thành 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không thể được áp dụng cho việc sử dụng cần trục ngược. Nếu bạn có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Gia cố cứng cáp cho ghế trượt

Thân và thanh trượt được hình thành liền khối, giúp cải thiện vấn đề độ cứng kém và giảm chiều rộng, giúp không gian lắp đặt thiết bị nhỏ hơn.

Bảo trì dễ dàng

Cả hai mặt của toàn bộ dòng sản phẩm đều có vòi phun dầu bên ngoài có thể đổ dầu trực tiếp mà không cần nắp. Thiết kế dây buộc bằng thép đặc biệt có thể giảm bớt lông và có thể sử dụng trong môi trường phòng sạch.

Lắp ráp, tiết kiệm thời gian và thuận tiện

Nó có thể được cố định từ trên xuống dưới hoặc từ dưới lên trên mà không cần tháo dải thép.
Thêm hỗ trợ bề mặt tham chiếu lắp đặt ở bên cạnh thân máy. Có một lỗ PIN định vị ở phía dưới thân máy.

Sức mạnh tăng lên và độ mịn được cải thiện

Do sử dụng kết cấu thân nhôm nên độ bền của thân xe được tăng lên đáng kể. So với RMH5S/6S, đường ray thép được gắn vào thân nhôm rồi được nối đất, do đó cải thiện độ chính xác của chiều cao và độ thẳng khi đi bộ xuống dưới ± 0,02MM (so với RMH10/12)

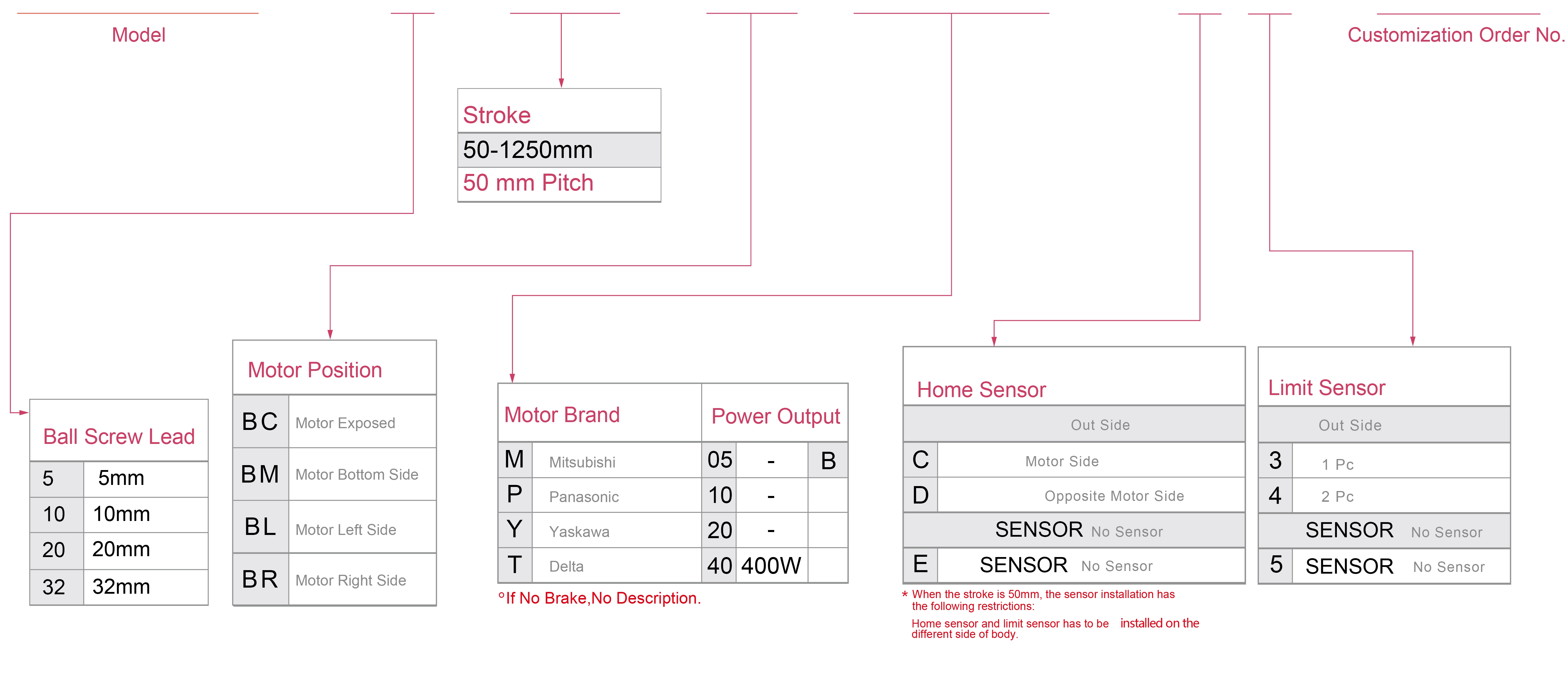

Phương thức đặt hàng

GRH12 - L5-100-BC-M40B - C4 -0001

Đặc điểm kỹ thuật

thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Chì vít bóng (mm)		5	10	20	32
	Tốc độ tối đa (mm/s) ※1		250	500	1000	1600
	Tải trọng tối đa	Ngang (kg)	110	88	40	30
		Dọc (kg)	33	22	10	8
	Lực đẩy định mức (N)		1388	694	347	218
	Khoảng cách hành trình (mm) ※2		Khoảng cách 50-1250mm/50mm
bộ phận	Công suất động cơ AC servo (W)		400
	Vít bi Ø (mm)		C7Ø16
	Hướng dẫn tuyến tính có độ cứng cao (mm)		Thiết bị truyền động trục vít bóng
	Khớp nối (mm)		10X14
		Tích hợp sẵn	EE-SX674(NPN)

Bố cục cảm biến

※1 Giá trị tăng tốc và giảm tốc được cài đặt là 0,2 giây.

※2 Khi hành trình lớn hơn 600mm, vít bi sẽ bị đảo. Chúng tôi khuyên bạn nên giảm tốc độ làm việc trong trường hợp này. Vui lòng tham khảo P85 để biết chi tiết.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt ngang		MỘT	B	C
Chì5	60kg	2850	250	340
	80kg	2100	180	250
	110kg	1500	120	170
Chì10	30kg	2850	490	600
	50kg	1700	280	350
	88kg	950	140	190
Chì20	10kg	3400	1250	1400
	22kg	1650	550	620
	40kg	900	290	330
Chì32	15kg	1100	570	550
	25kg	620	330	320
	30kg	520	270	260

(Đơn vị: mm)

Lắp đặt tường		MỘT	B	C
Chì5	55kg	280	280	3300
	75kg	200	195	2400
	110kg	130	125	1550
Chì10	35kg	400	410	2500
	55kg	245	250	1550
	88kg	150	150	950
Chì20	12kg	900	1070	3000
	20kg	550	630	1800
	40kg	260	300	900
Chì32	15kg	440	570	1050
	30kg	210	270	520
	-	-	-	-

(Đơn vị: mm)

Cài đặt dọc		MỘT	C
Chì5	15kg	1200	1200
	22kg	820	820
	33kg	550	550
Chì10	10kg	1600	1600
	14kg	1150	1150
	22kg	730	730
Chì20	7kg	1800	1800
	10kg	1250	1250
	-	-	-
Chì32	5kg	1600	1600
	8kg	1000	1000
	-	-	-

Thời điểm tải tĩnh

(Đơn vị: Nm)

CỦA TÔI	606
nghị sĩ	606
ÔNG	1168

* Giá trị mô-men xoắn trong biểu đồ cho biết trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong các điều kiện quy định.

*Thông tin dữ liệu không dành cho mục đích sử dụng ngược với giá treo trần. Hãy liên hệ với chúng tôi để biết chi tiết nếu bạn muốn áp dụng cách sử dụng ngược gắn trần.

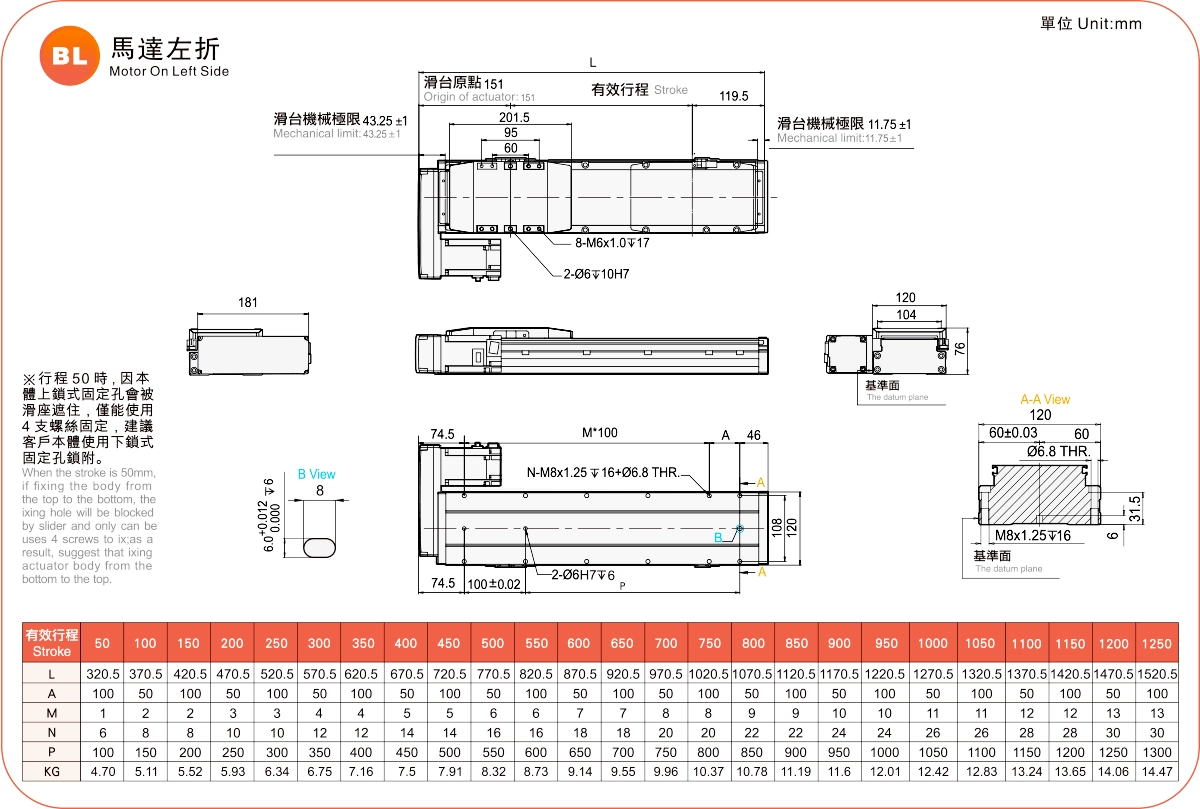

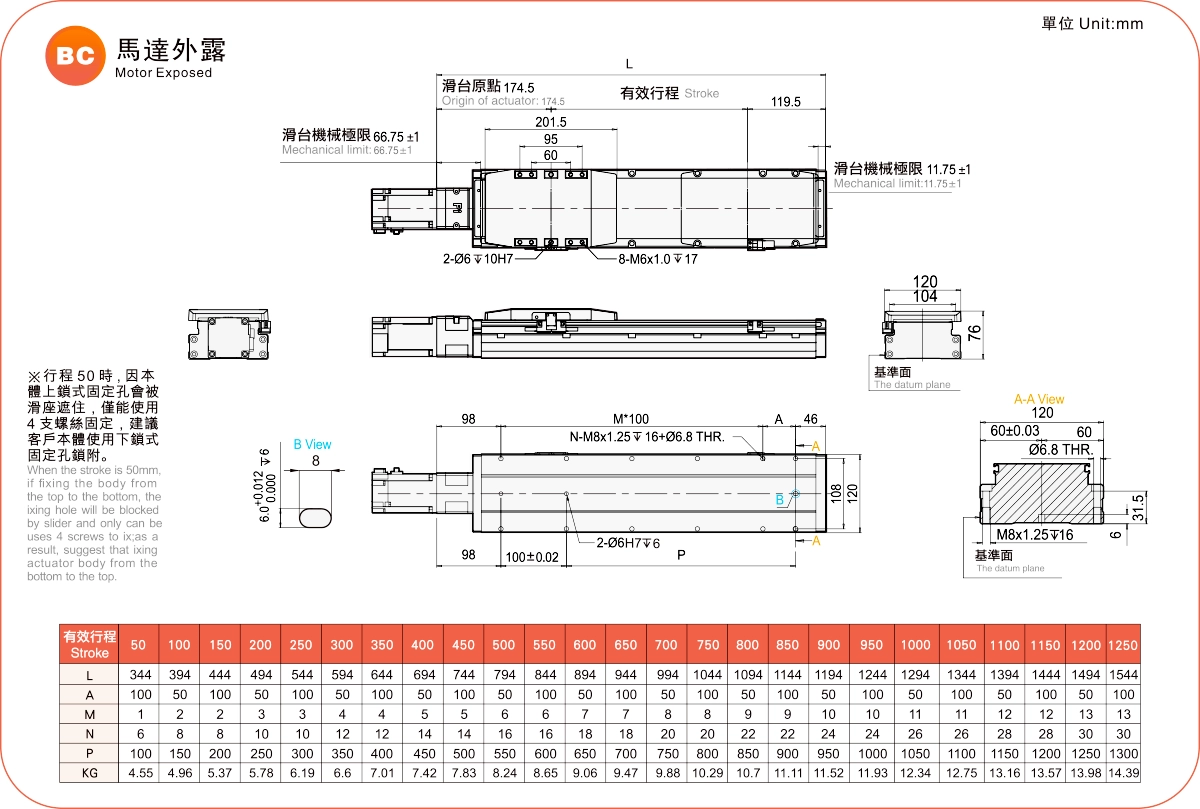

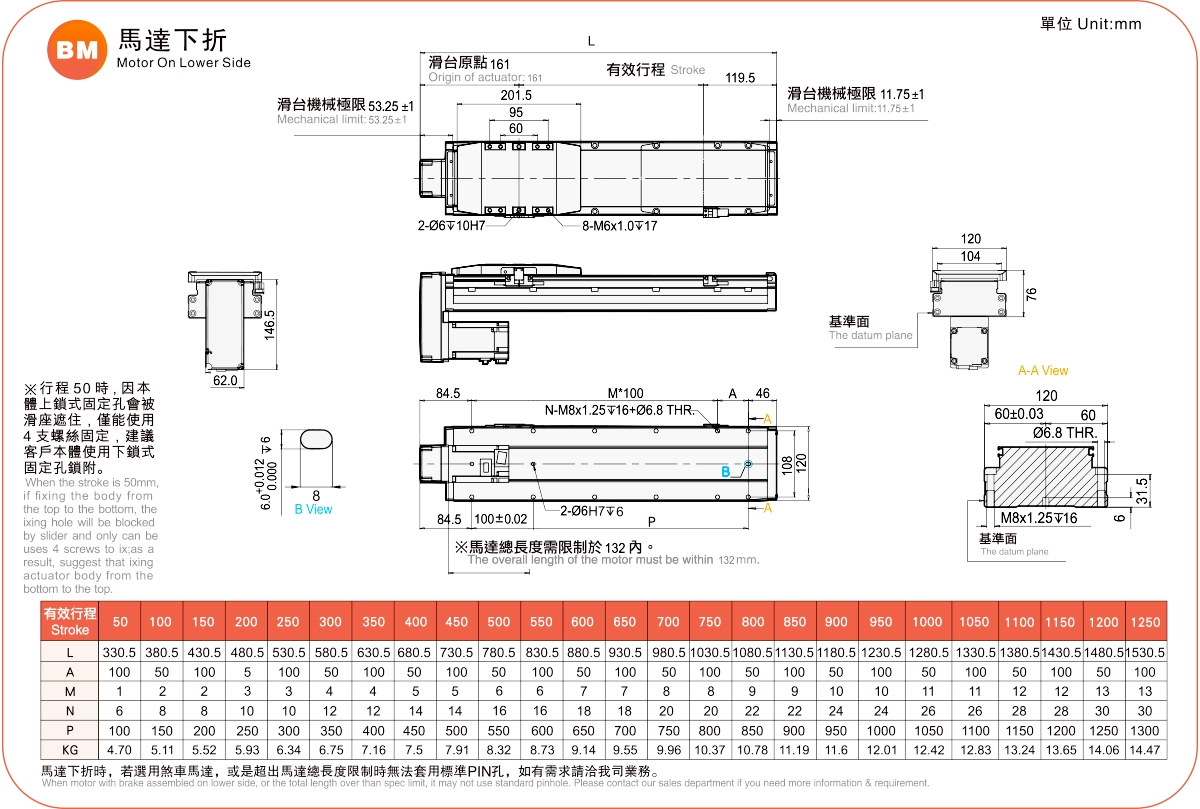

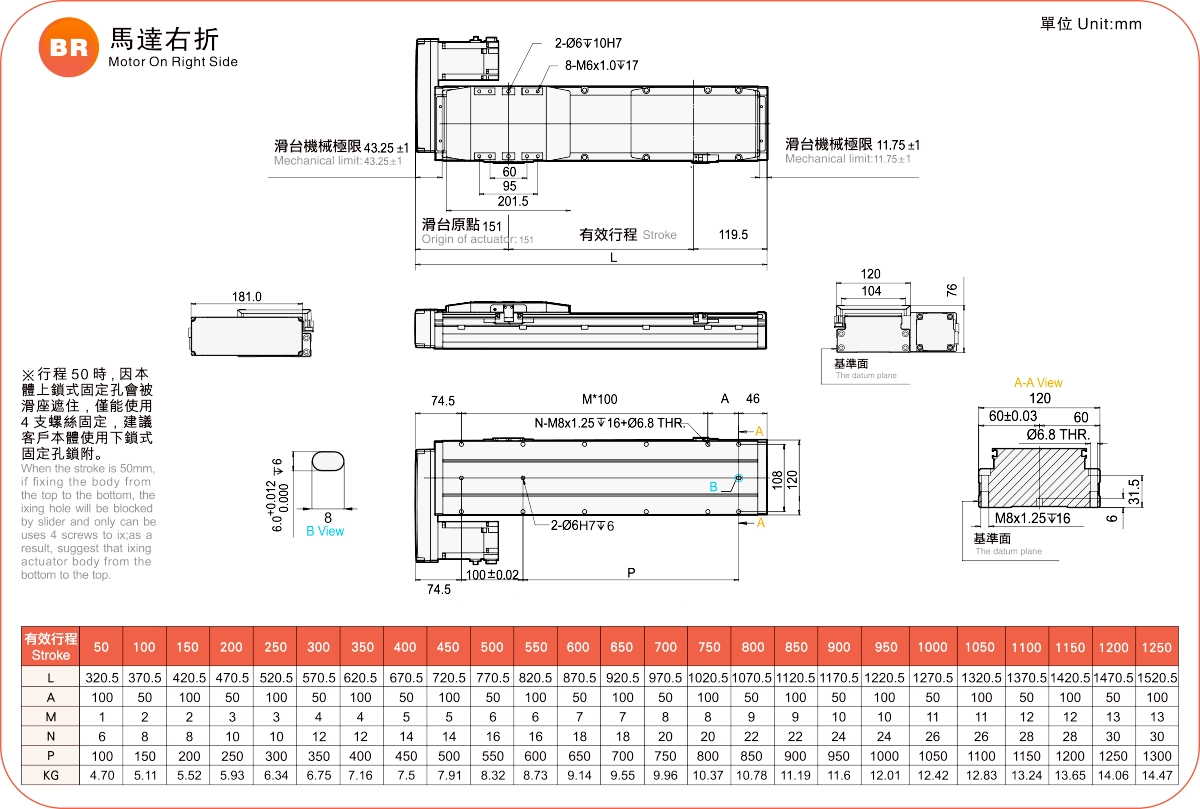

Chỉ số thông số kỹ thuật của thiết bị truyền động điện

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Thông số vít bóng		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Đường kính ngoài (mm)	Chì(mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
tiêu chuẩn	Vít bóng	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3,5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2,5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Tốc độ cao nhất dựa trên vòng/phút tối đa của động cơ servo (3000).

Thiết bị truyền động trục vít bóng dài

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Thông số vít bóng		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Đường kính ngoài (mm)	Chì(mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
tiêu chuẩn	Vít bóng	GRH 5 triệu	100W	54	±0,01	12	2	30	10	100
		GRH 8 triệu	200/400W	82	±0,01	16	5	50	15	250
		GRH 12 triệu	400W	120	±0,01	16	5	110	33	1600
