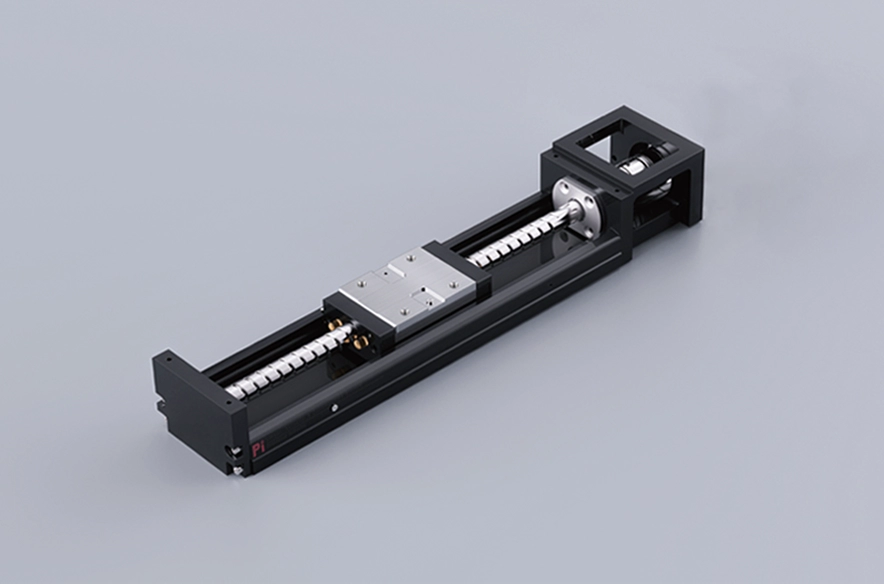

Vị trí hiện tại：Trang Chủ > Sản phẩm > Bộ truyền động vít me bi tiêu chuẩn > Dòng sản phẩm KKS > KKS86 > Kết nối trực tiếp

Trọng lượng nhẹ và tuổi thọ cao

Chiều rộng thân máy: 60-200mm

Độ lặp lại: ±0,005/0,01mm

Tải trọng ngang: 150kg

Tải trọng thẳng đứng: 55kg

Tốc độ tối đa: 250mm/s

Phạm vi di chuyển: 800-2600mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Phụ kiện tùy chọn

Vỏ nhôm và ống bọc có thể thu gọn: giúp ngăn chặn vật lạ và tạp chất xâm nhập vào robot công nghiệp KKS, ảnh hưởng đến tuổi thọ, độ chính xác và độ êm ái của robot.
Mặt bích kết nối động cơ: cho phép khóa nhiều loại động cơ khác nhau vào robot công nghiệp KKS.
Công tắc giới hạn: cung cấp cơ chế an toàn cho việc định vị con trượt, khởi động điểm gốc và ngăn con trượt vượt quá quãng đường di chuyển.

Phụ kiện tùy chọn

Cấu hình đường ray sử dụng mặt cắt ngang hình chữ U và được thiết kế bằng phần mềm phân tích phần tử hữu hạn để đạt được điểm cân bằng giữa thể tích và độ cứng, giúp đường ray có độ cứng cao, nhỏ gọn và trọng lượng nhẹ.

Tải trọng bằng nhau theo bốn hướng

Hệ thống phản hồi giữa ray và con trượt sử dụng thiết kế răng Goethe 2 hàng cho bề mặt tiếp xúc giữa bi và rãnh bi, với đặc điểm góc tiếp xúc 45 độ. Thiết kế này cho phép robot công nghiệp KKS chịu được tải trọng đồng đều theo mọi hướng.

Mô đun hóa

Robot công nghiệp KKS, thông qua thiết kế dạng mô-đun, tích hợp vít me bi và ray trượt tuyến tính, giúp khắc phục những nhược điểm của các nền tảng truyền động truyền thống như việc lựa chọn, lắp đặt và hiệu chỉnh các bộ phận dẫn hướng và truyền động, kích thước lớn và việc ước tính không gian.
Do đó, robot công nghiệp KKS có thể cung cấp các tính năng như lựa chọn, lắp đặt nhanh chóng, kích thước nhỏ gọn và độ cứng cao, giúp giảm đáng kể không gian và thời gian sử dụng cho khách hàng.

Phương thức đặt hàng

KKS 60 10 P E - 400 E A 2 E - FO C SO M

Thông số tải

Người mẫu		vít bi				Đường ray dẫn hướng tuyến tính
		Đường kính ngoài danh nghĩa (mm)	Bước ren vít (mm)	Tải trọng định mức động cơ bản (N)	Tải trọng định mức tĩnh cơ bản (N)	Tải trọng định mức động cơ bản (N)		Tải trọng định mức tĩnh cơ bản (N)		Mômen tĩnh cho phép
				Tải trọng định mức động cơ bản (N)	Tải trọng định mức tĩnh cơ bản (N)	Tải trọng định mức động cơ bản (N)		Tải trọng định mức tĩnh cơ bản (N)		Bước ren (MP(Nm))				Đung đưa MY(Nm)				MR lăn (Nm)
						MỘT	S	MỘT	S	A1	A2	S1	S2	A1	A2	S1	S2	A1	A2	S1	S2
KKS5002	Độ chính xác	8	2	2136	3489	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5002	Mức độ chung	8	2	1813	2910	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5006	Độ chính xác	8	6	2050	2913	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS5006	Mức độ chung	8	6	1863	2619	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS6005	Độ chính xác	12	5	3744	6243	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6005	Mức độ chung	12	5	3377	5625	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	Độ chính xác	12	10	2410	3743	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	Mức độ chung	12	10	2107	3234	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS8610	Độ chính xác	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8610	Mức độ chung	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	Độ chính xác	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	Mức độ chung	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694

Bảng thông số kỹ thuật của bộ truyền động điện

Người mẫu	Chiều dài đường ray	Khả năng tái tạo định vị		Độ chính xác định vị		Sự song song khi đi bộ		Mômen xoắn khởi động tối đa (N-cm)
Người mẫu	Chiều dài đường ray	Độ chính xác	Mức độ chung	Độ chính xác	Mức độ chung	Độ chính xác	Mức độ chung	Độ chính xác	Mức độ chung
KKS50	150	±0,003	±0,01	0,02	-	0,01	-	4	2
	200
	250
	300
KKS60	150	±0,003	±0,01	0,02	-	0,01	-	15	7
	200
	300
	400
	500	±0,003	±0,01	0,025	-	0,015	-	15	7
	600	±0,003	±0,01	0,025	-	0,015	-	15	7
KKS86	340	±0,003	±0,01	0,025	-	0,015	-	15	10
	440
	540
	640
	740	±0,003	±0,01	0,03	-	0,02	-	17	10
	940	±0,003	±0,01	0,04	-	0,03	-	25	10

Người mẫu	Bước ren vít me bi (mm)	Chiều dài rãnh L2 (mm)	Tốc độ (mm/giây)
Người mẫu	Bước ren vít me bi (mm)	Chiều dài rãnh L2 (mm)	Độ chính xác	Mức độ chung
KKS50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
KKS60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
KKS86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480	1050
		440	1480	1050
		540	1480	1050
		640	1480	1050
		740	1480	1050
		940	1220	870

FO-BC/HO-BC
