Nhẹ và tuổi thọ dài

Trục X(GRH12)

Độ lặp lại: ± 0,005 (mm)

Bóng vít dẫn:20(mm)

Tốc độ tối đa: 1000(mm/s)

Hành trình: Khoảng cách 100-1250(mm) 50mm

Đầu ra động cơ AC servo:400(w)

Trục Y (GRH8)

Độ lặp lại: ± 0,005 (mm)

Bóng vít dẫn:20(mm)

Tốc độ tối đa: 1000(mm/s)

Hành trình:50-600(mm) 50mm

Đầu ra động cơ AC servo:200(w)

Trục X(GRH12)

Độ lặp lại: ± 0,0 05 (mm)

Bóng vít dẫn:20(mm)

Tốc độ tối đa: 1000(mm/s)

Hành trình:50-1250(mm) 50mm

Đầu ra động cơ AC servo:400(w)

Trục Z Tải trọng tối đa: 24(kg)

PDF

Tải xuống 3D

Tải xuống Cadenas3

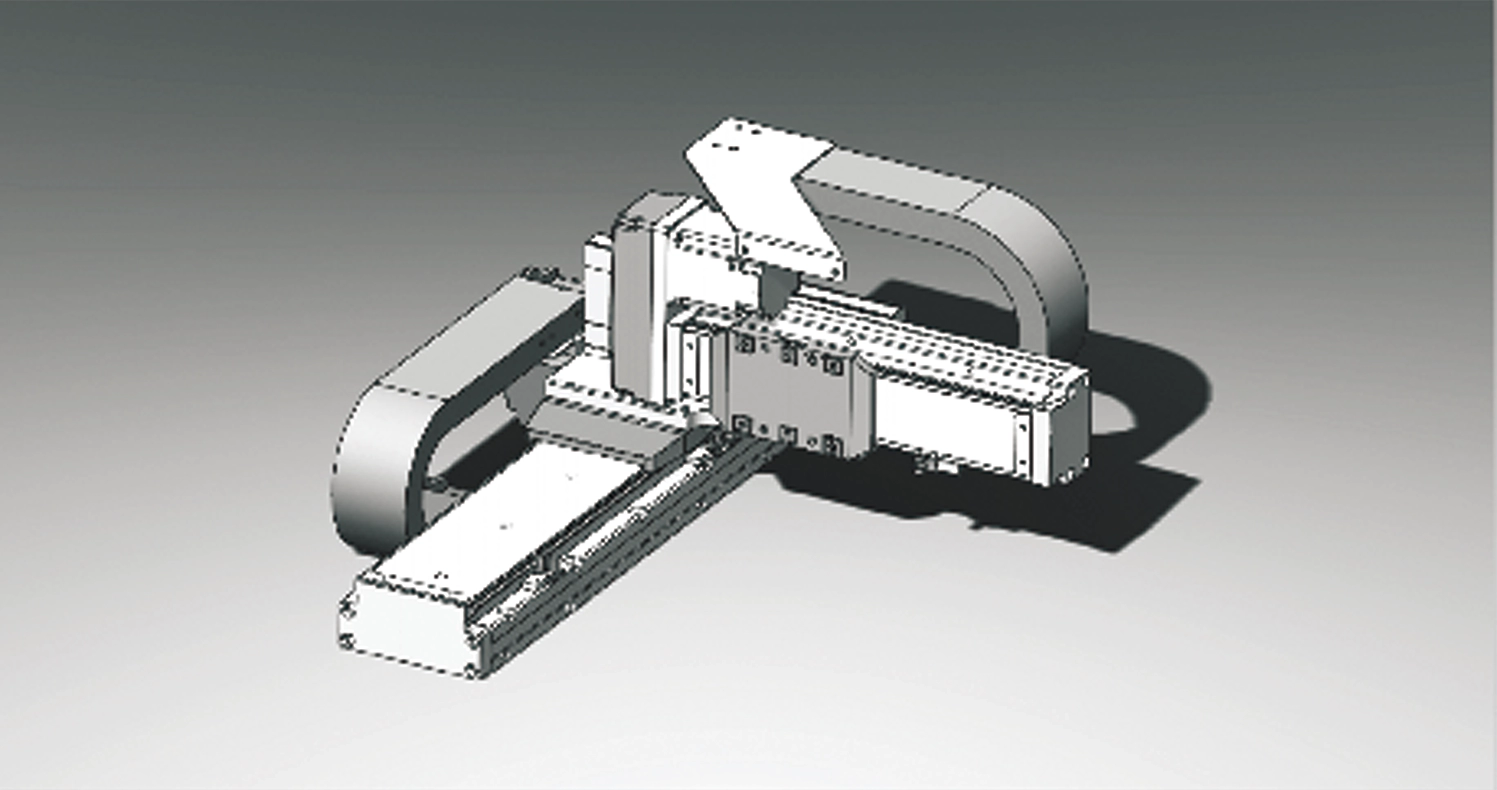

Giải thích kết hợp nhiều trục

Thông qua nhiều sự kết hợp của bàn trượt một trục, chúng tôi đã phát triển các thao tác thủ công đa trục 2 trục và 3 trục
(1) So với robot nhiều phần thẳng đứng, giá thấp
(2) Thiết kế cơ học thông minh đạt được robot trực giao có độ cứng cao, có thể giảm độ rung và biến dạng
(3) Có thể kết hợp nhiều loại bàn trượt trục đơn

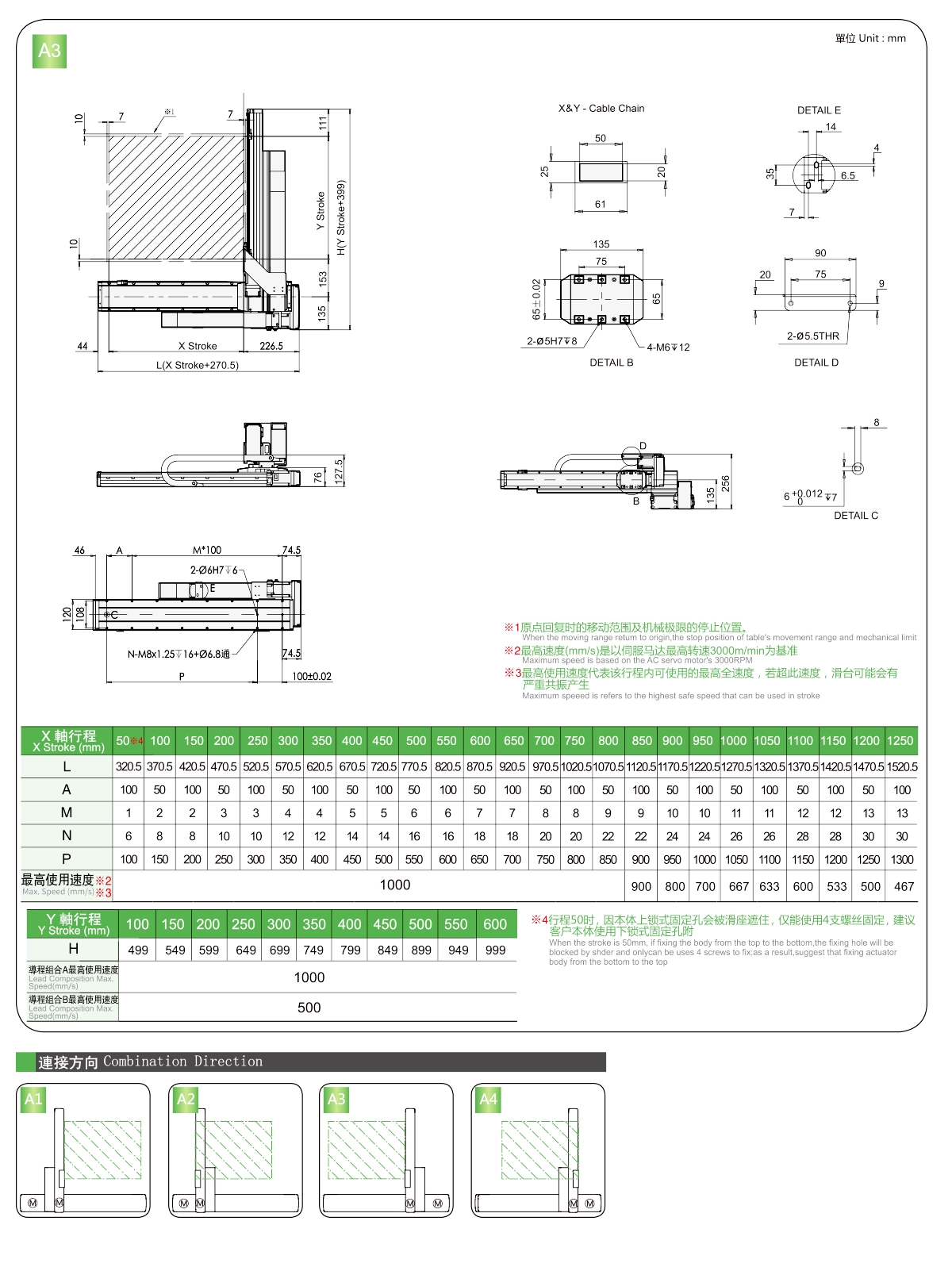

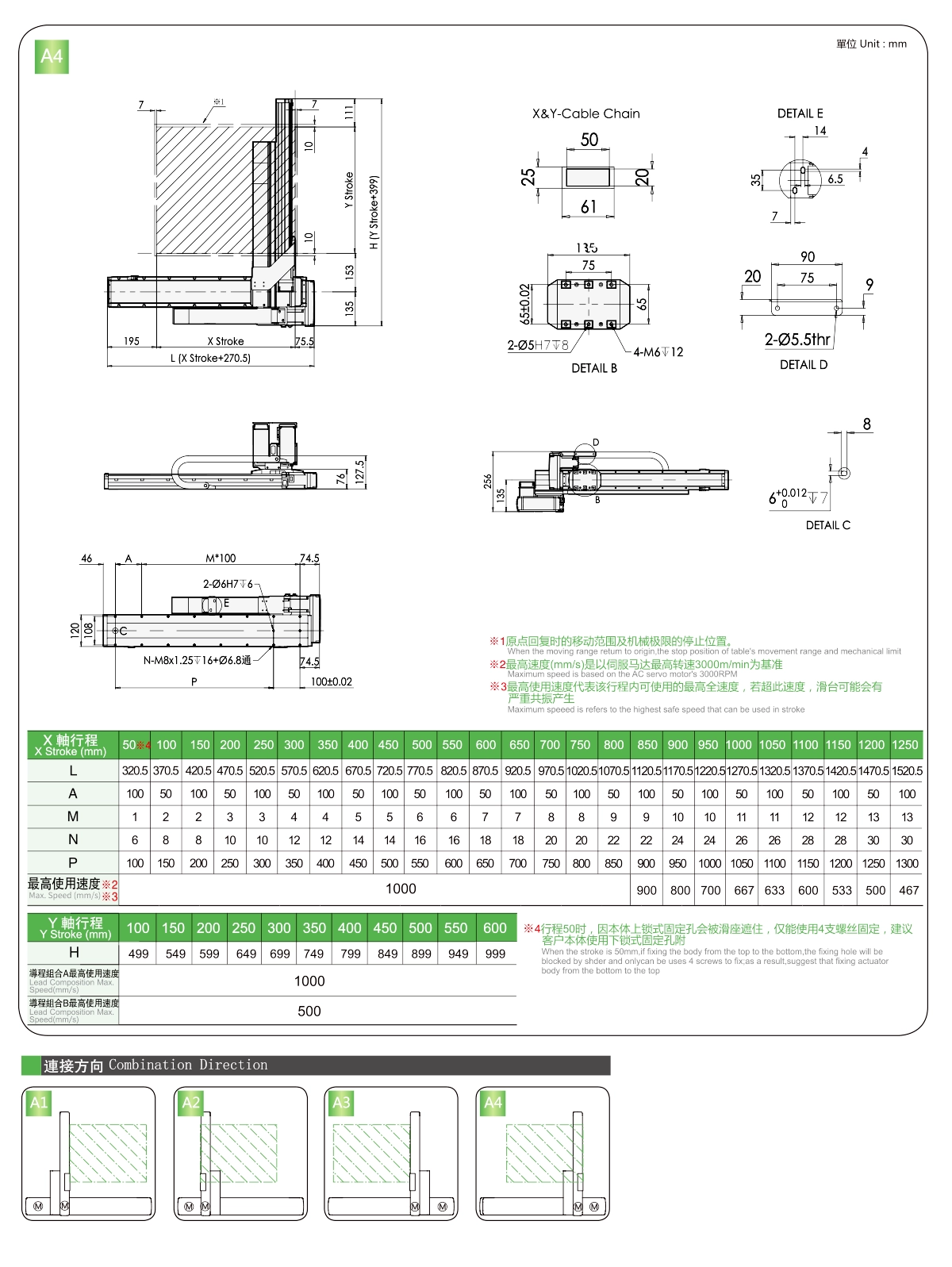

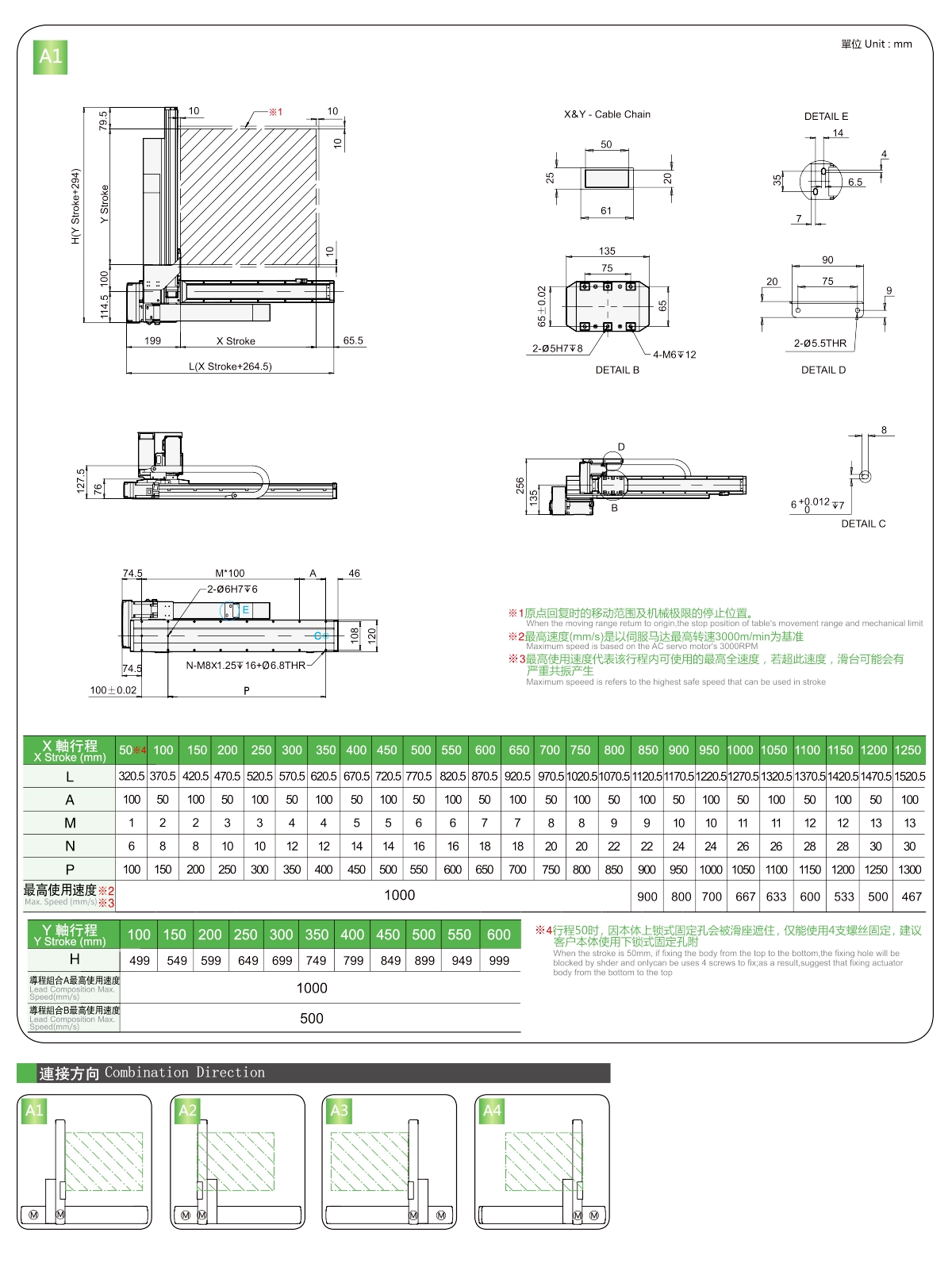

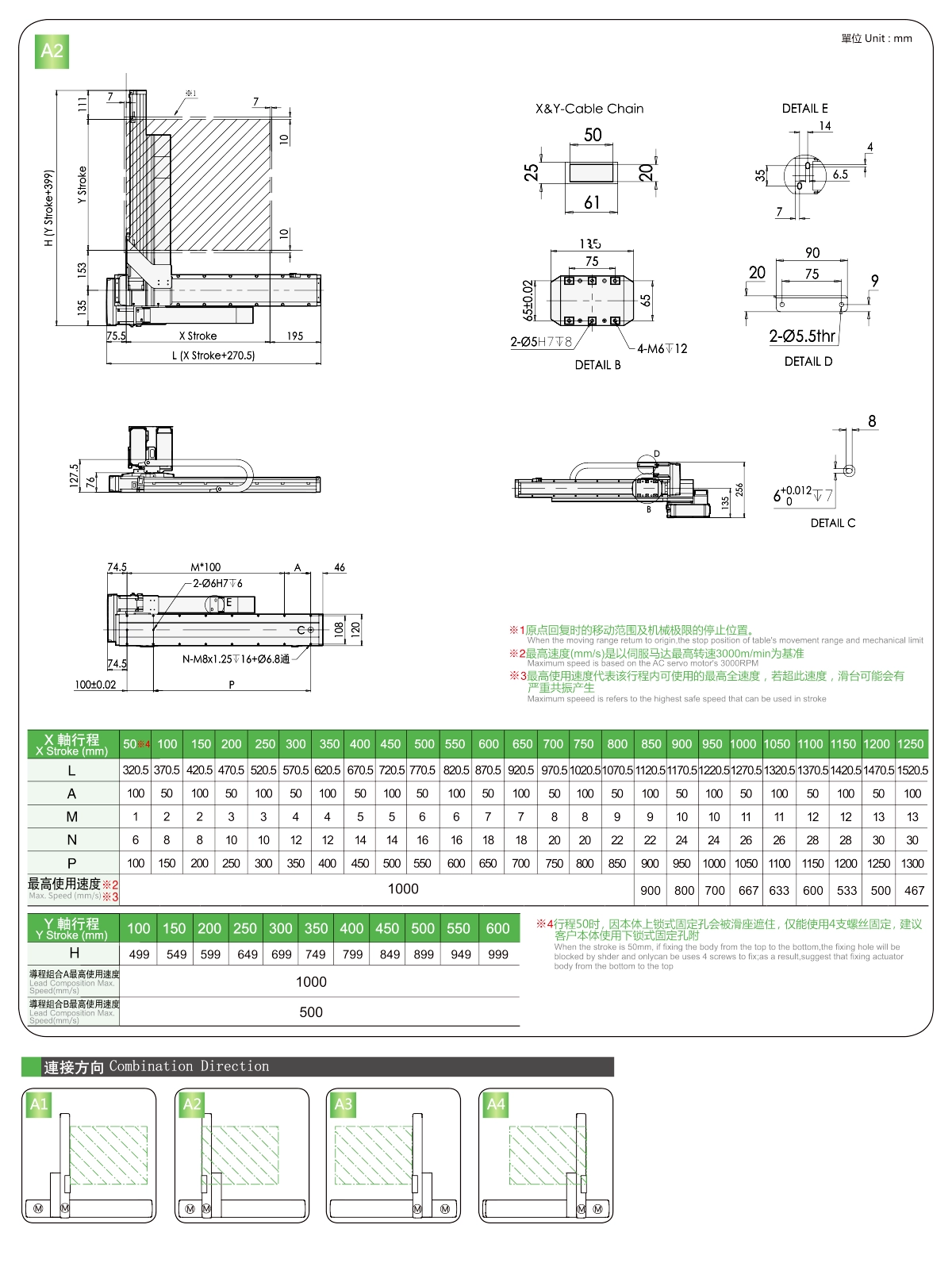

Hướng kết nối

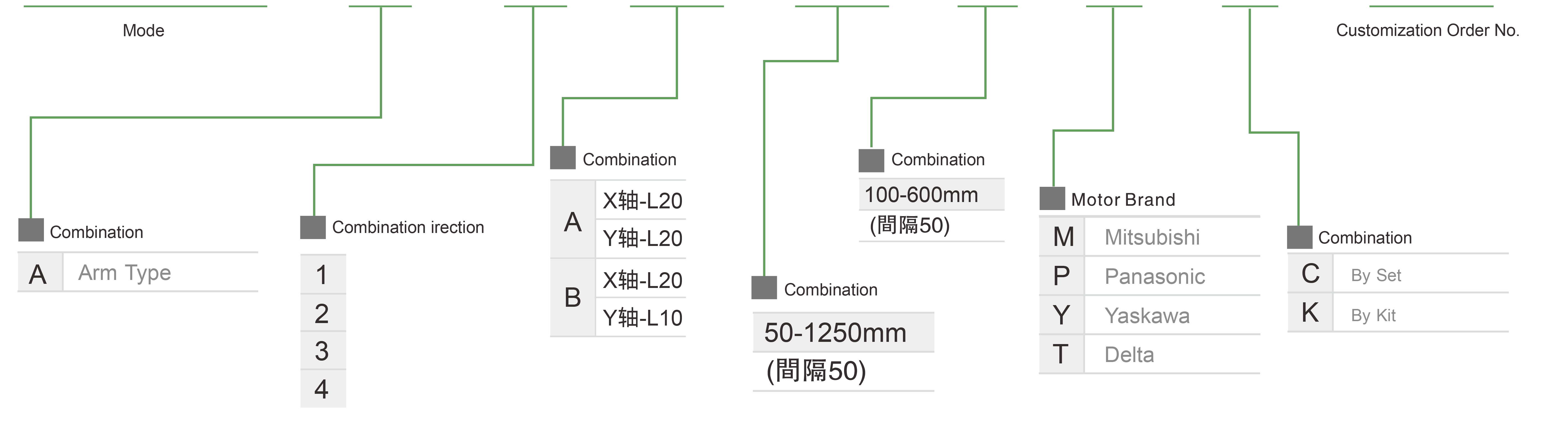

Phương thức đặt hàng

XYGH430 - A - 1 - B - 500 -50 - M - C - 0001

Đặc điểm kỹ thuật

Mục	Trục X	Trục Y
Loại mô hình	GRH5	GRH4
Độ lặp lại (mm)	±0,005	±0,005
Chì vít bóng (mm)	20	2
Tốc độ tối đa (mm/s) ※1	1000	100
Hành trình 50 mm Sân (mm)	50-800	100-300
Đầu ra động cơ AC servo (w)	100	50
Môi trường	0~40°C, dưới 85% RH

※2 Tốc độ tối đa dựa trên mô tơ servo AC 3000RPM.

Tải trọng tối đa

Hành trình chữ Y (mm)	100	150	200	250	300
Y Tải trọng (kg)	4,5	3,9	3.6	3	2,8

*Chỉ dành cho lắp đặt ngang

Chỉ số thông số kỹ thuật của thiết bị truyền động điện

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Sự kết hợp	Số trục	Chỉ huy			Tốc độ tối đa (mm/s)			Đột quỵ (mm)
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Sự kết hợp	Số trục	Trục X	Trục Y	Trục Z	Trục X	Trục Y	Trục Z	Trục X	Trục Y	Trục Z
Tiêu chuẩn	Vít bóng	XYGH210-A	Loại cánh tay	2 trục	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3 trục	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3 trục	20	10	5	1000	500	250	500~1250	100~550	50~350
