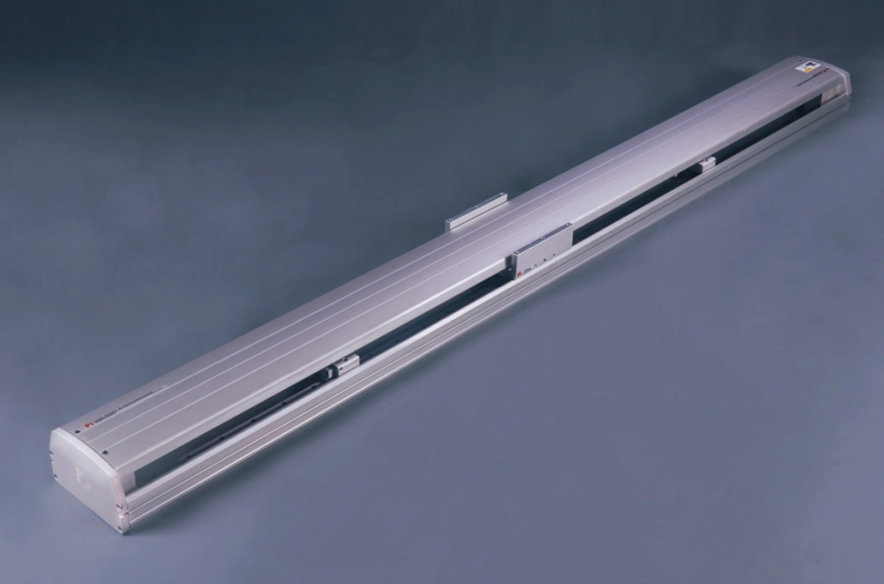

Nhẹ và tuổi thọ dài

Độ lặp lại: ± 0,01mm

Tải ngang: 130kg

Tải trọng dọc: 50kg

Tốc độ tối đa: 1600mm/s

Khoảng cách hành trình: 850-2400mm

Đặt khả năng tăng tốc và giảm tốc của động cơ thành 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không thể được áp dụng cho việc sử dụng cần trục ngược. Nếu bạn có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Kiểu dáng ghế trượt đa dạng

Thân và thanh trượt được hình thành liền khối, giúp cải thiện vấn đề độ cứng kém và giảm chiều rộng, giúp không gian lắp đặt thiết bị nhỏ hơn. Thiết kế vòi phun nhiên liệu duy nhất được cấp bằng sáng chế trong ngành, sử dụng một vòi phun nhiên liệu duy nhất trên rãnh trượt để phun dầu. Nó có thể đồng thời phun dầu và bảo trì đai ốc cũng như nhiều bộ thanh trượt, giúp việc bảo trì thuận tiện hơn và tiết kiệm thời gian cho bạn. Hướng lắp đặt của vòi phun nhiên liệu có thể được lựa chọn theo nhu cầu của khách hàng.

Thân máy có độ cứng cao/nắp trên có độ cứng cao

Thân máy có độ cứng cao: Khám phá việc sử dụng cấu trúc đùn nhôm tích hợp và đạt được thiết kế cấu trúc có tỷ lệ độ cứng và trọng lượng tốt nhất thông qua phân tích phần tử. Nắp trên chống cuộn dây: Với thiết kế chống cuộn dây đặc biệt, nắp trên không dễ bị xoắn hoặc biến dạng trong quá trình sử dụng đường dài.

Thương hiệu xe máy

Có thể ghép nối với động cơ servo từ nhiều thương hiệu khác nhau. Có sẵn các vị trí lắp đặt động cơ đa hướng để lựa chọn, giúp thiết kế máy linh hoạt hơn

Thương hiệu xe máy

Vít dẫn đầu thương hiệu, không có chỗ ngồi để lựa chọn

Thông số kỹ thuật và nhãn hiệu vít phù hợp có thể được lựa chọn dựa trên độ chính xác và tốc độ khác nhau.

Phương thức đặt hàng

RMH22S - L5-850- M -M75B - C4 -0001

Đặc điểm kỹ thuật

thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Chì vít bóng (mm)		5	10	20	40
	Tốc độ tối đa (mm/s)		250	400	800	1600
	Tải trọng tối đa	Ngang (kg)	130	130	85	43
		Dọc (kg)	50	40	25	12
	Lực đẩy định mức (N)		2563	1281	640	320
	Khoảng cách hành trình (mm)		Khoảng cách 850-2400mm/50mm
bộ phận	Công suất động cơ AC servo (W)		750W
	Vít bi Ø (mm)		C7Ø20
	Hướng dẫn tuyến tính có độ cứng cao (mm)		W20XH15
	Khớp nối (mm)		19X12
	Cảm biến gia đình	Ngoài	EE-SX672(NPN)

Bố cục cảm biến

Giá trị tăng tốc và giảm tốc được đặt 0,2 giây.

* Khi hành trình lớn hơn 750mm, vít me bi sẽ bị hết lực. Chúng tôi khuyên bạn nên giảm tốc độ làm việc trong trường hợp này. Vui lòng tham khảo P85 để biết chi tiết.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt ngang		MỘT	B	C
Chì5	80kg	3311	411	403
	100kg	2534	320	308
	130kg	2113	228	221
Chì10	70kg	2700	430	394
	90kg	2022	320	294
	130kg	1311	198	184
Chì20	40kg	2044	662	558
	60kg	1316	417	352
	85kg	886	272	231
Chì40	20kg	1180	766	533
	25kg	927	599	418
	43kg	510	318	224

(Đơn vị: mm)

Lắp đặt tường		MỘT	B	C
Chì5	85kg	370	388	3066
	105kg	288	299	2389
	130kg	221	228	2113
Chì10	75kg	368	398	2515
	95kg	277	300	1926
	130kg	184	198	1328
Chì20	45kg	490	582	1805
	65kg	321	381	1204
	85kg	231	272	886
Chì40	25kg	418	601	9:30
	35kg	286	408	644
	43kg	224	318	510

(Đơn vị: mm)

Cài đặt dọc		MỘT	C
Chì5	30kg	1301	1301
	40kg	977	977
	50kg	781	781
Chì10	20kg	1735	1735
	30kg	1156	1156
	40kg	867	867
Chì20	15kg	1835	1835
	20kg	1376	1376
	25kg	1101	1101
Chì40	7kg	1943	1943
	12kg	1133	1133
	-	-	-

Thời điểm tải tĩnh

(Đơn vị: Nm)

CỦA TÔI	1254
nghị sĩ	1254
ÔNG	1254

* Giá trị mô-men xoắn trong biểu đồ cho biết trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong các điều kiện quy định.

*Thông tin dữ liệu không dành cho mục đích sử dụng ngược với giá treo trần. Hãy liên hệ với chúng tôi để biết chi tiết nếu bạn muốn áp dụng cách sử dụng ngược gắn trần.

Chỉ số thông số kỹ thuật của thiết bị truyền động điện

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Thông số vít bóng		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Đường kính ngoài (mm)	Chì(mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Môi trường tiêu chuẩn	Vít bóng	RMH12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Chuỗi hành trình cực dài

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Thông số vít bóng		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Đường kính ngoài (mm)	Chì(mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Môi trường tiêu chuẩn	Vít bóng	RMH17S	400W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* Tốc độ cao nhất dựa trên vòng/phút tối đa của động cơ servo (3000). Tốc độ cao nhất dựa trên số vòng/phút của động cơ bước tối đa (500).

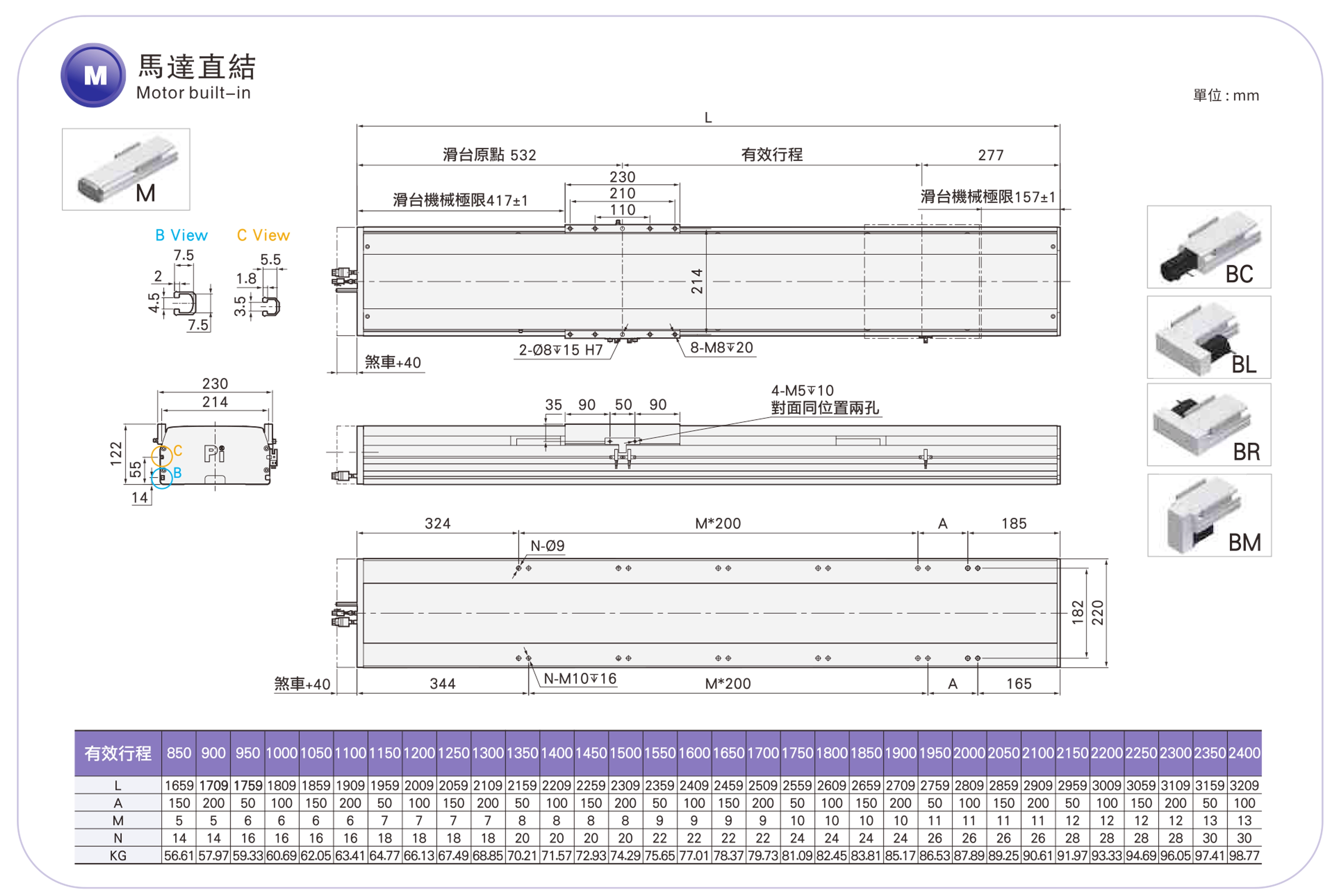

Tích hợp sẵn động cơ
