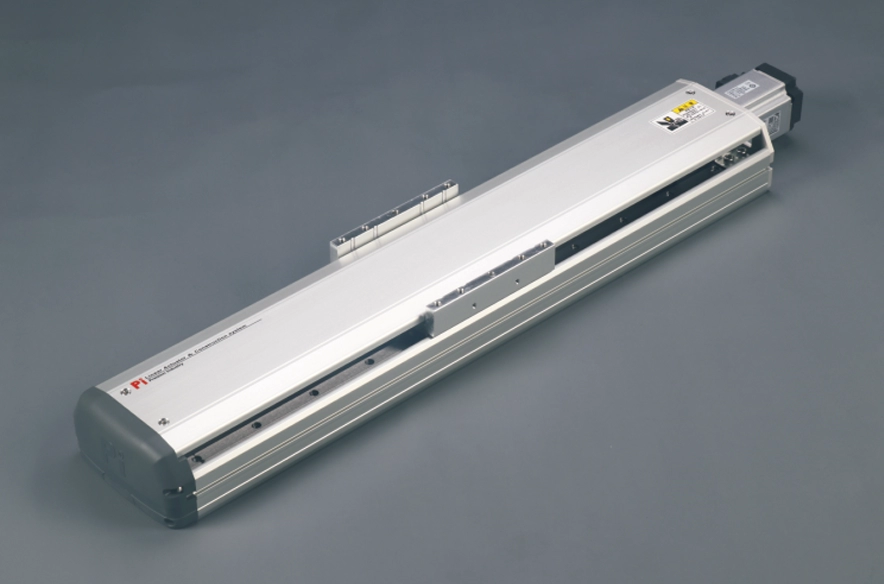

Trọng lượng nhẹ và tuổi thọ cao

Độ lặp lại: ±0,01mm

Tải trọng ngang: 110kg

Tải trọng thẳng đứng: 33kg

Tốc độ tối đa: 1600 mm/giây

Khoảng cách giữa các nhịp piston: 100-1050mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Nhiều kiểu ghế trượt khác nhau

Thân máy và thanh trượt được đúc liền khối, giúp cải thiện vấn đề độ cứng kém và giảm chiều rộng, làm cho không gian lắp đặt thiết bị nhỏ gọn hơn. Thiết kế vòi phun nhiên liệu độc quyền được cấp bằng sáng chế trong ngành, sử dụng một vòi phun nhiên liệu duy nhất trên thanh trượt để bơm dầu. Nó có thể đồng thời bơm dầu và bảo dưỡng đai ốc và nhiều bộ thanh trượt, giúp việc bảo trì thuận tiện và tiết kiệm thời gian hơn. Hướng lắp đặt của vòi phun nhiên liệu có thể được lựa chọn theo nhu cầu của khách hàng.

Thân máy có độ cứng cao/vỏ trên có độ cứng cao

Thân máy có độ cứng cao: Khám phá việc sử dụng cấu trúc ép đùn nhôm tích hợp và đạt được thiết kế cấu trúc có tỷ lệ độ cứng trên trọng lượng tốt nhất thông qua phân tích phần tử. Nắp trên chống xoắn: Với thiết kế chống xoắn đặc biệt, nắp trên không dễ bị xoắn hoặc biến dạng trong quá trình sử dụng đường dài.

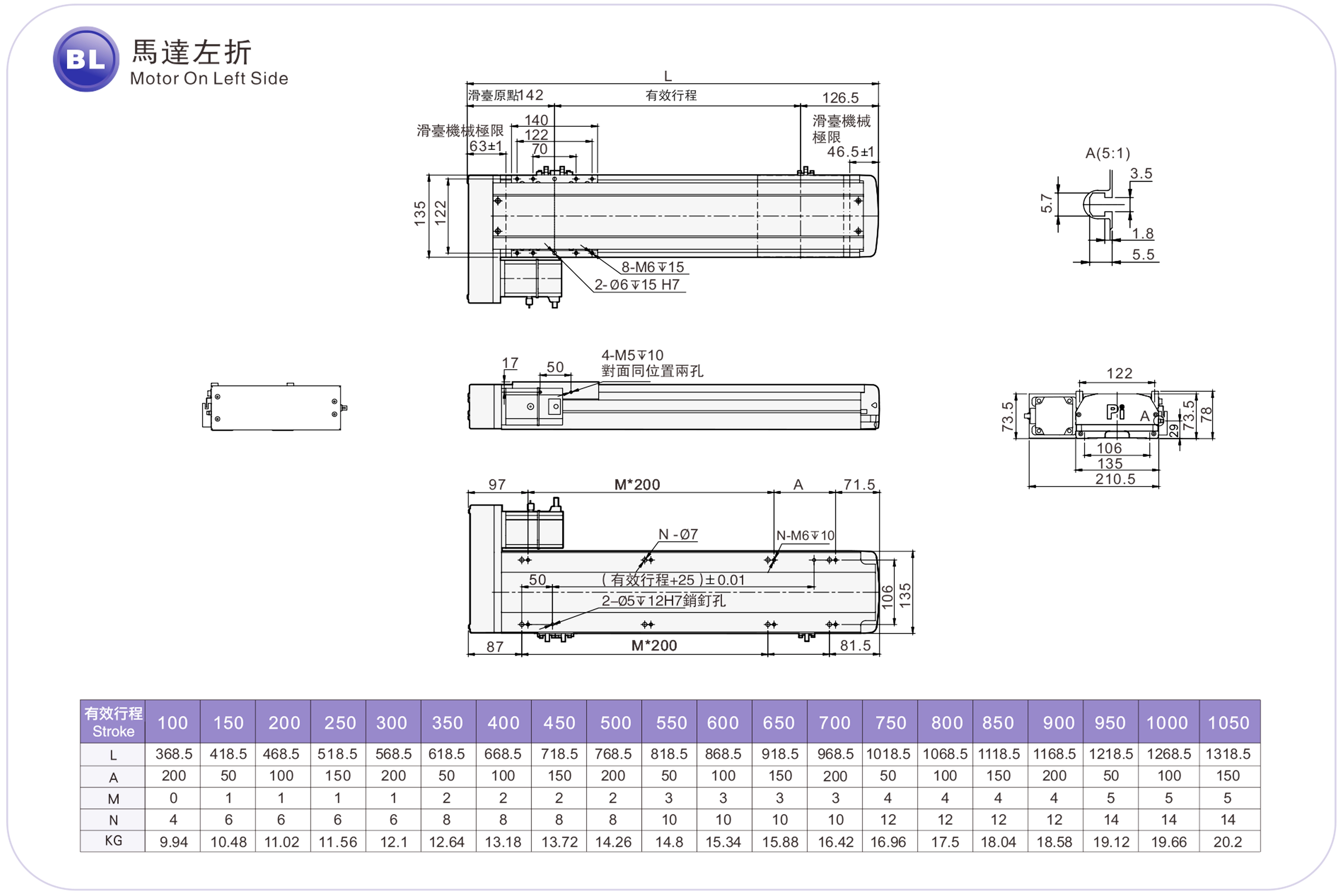

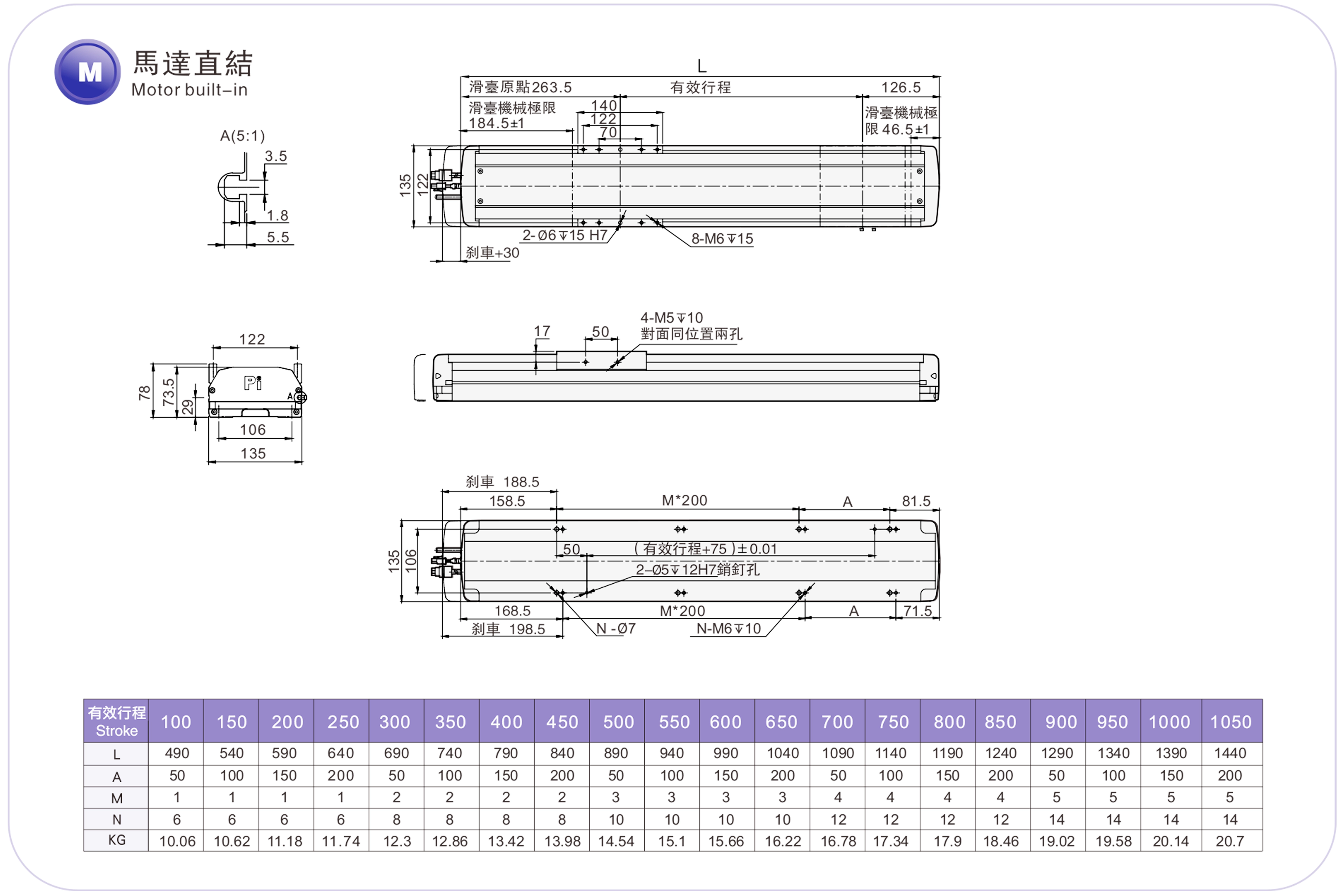

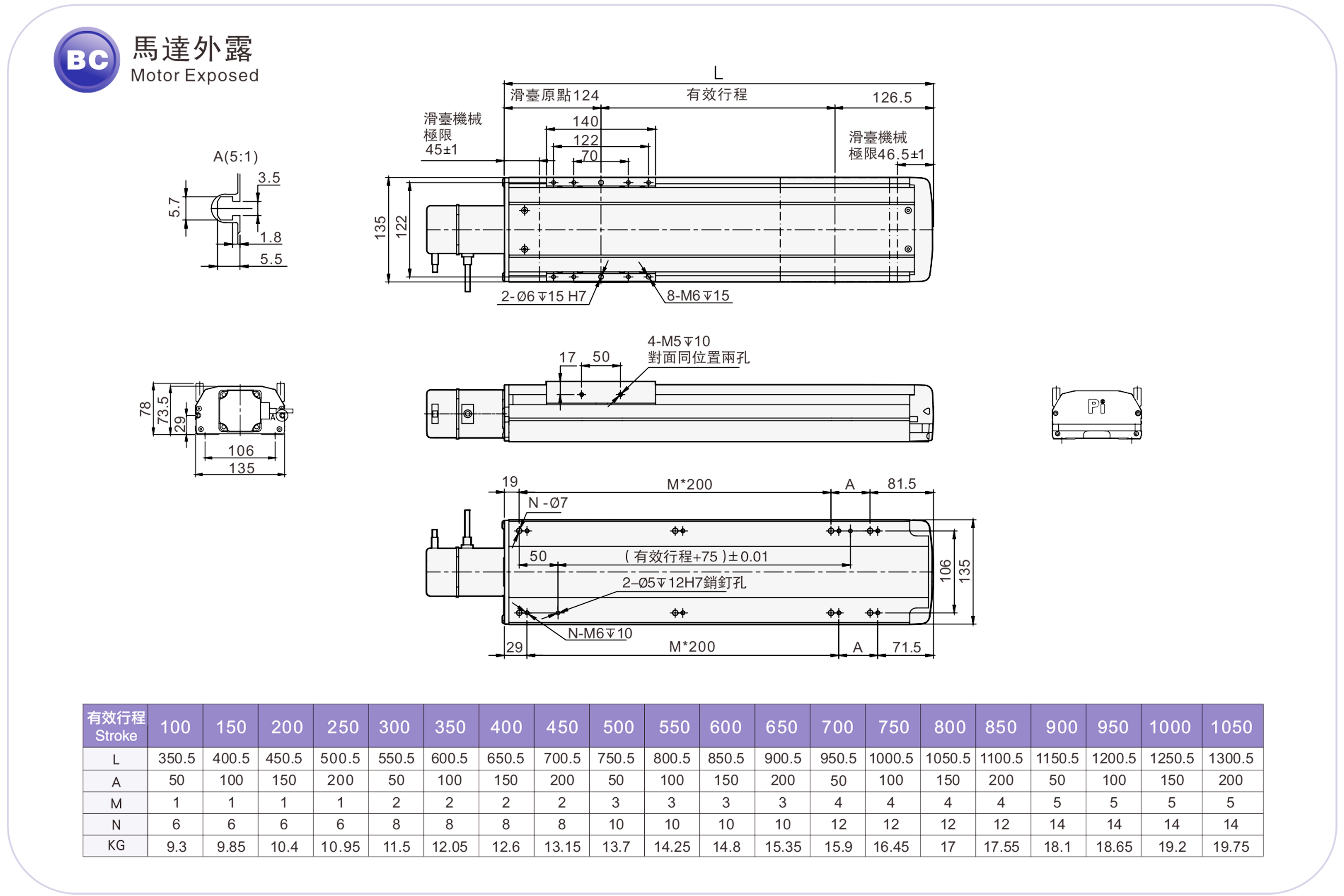

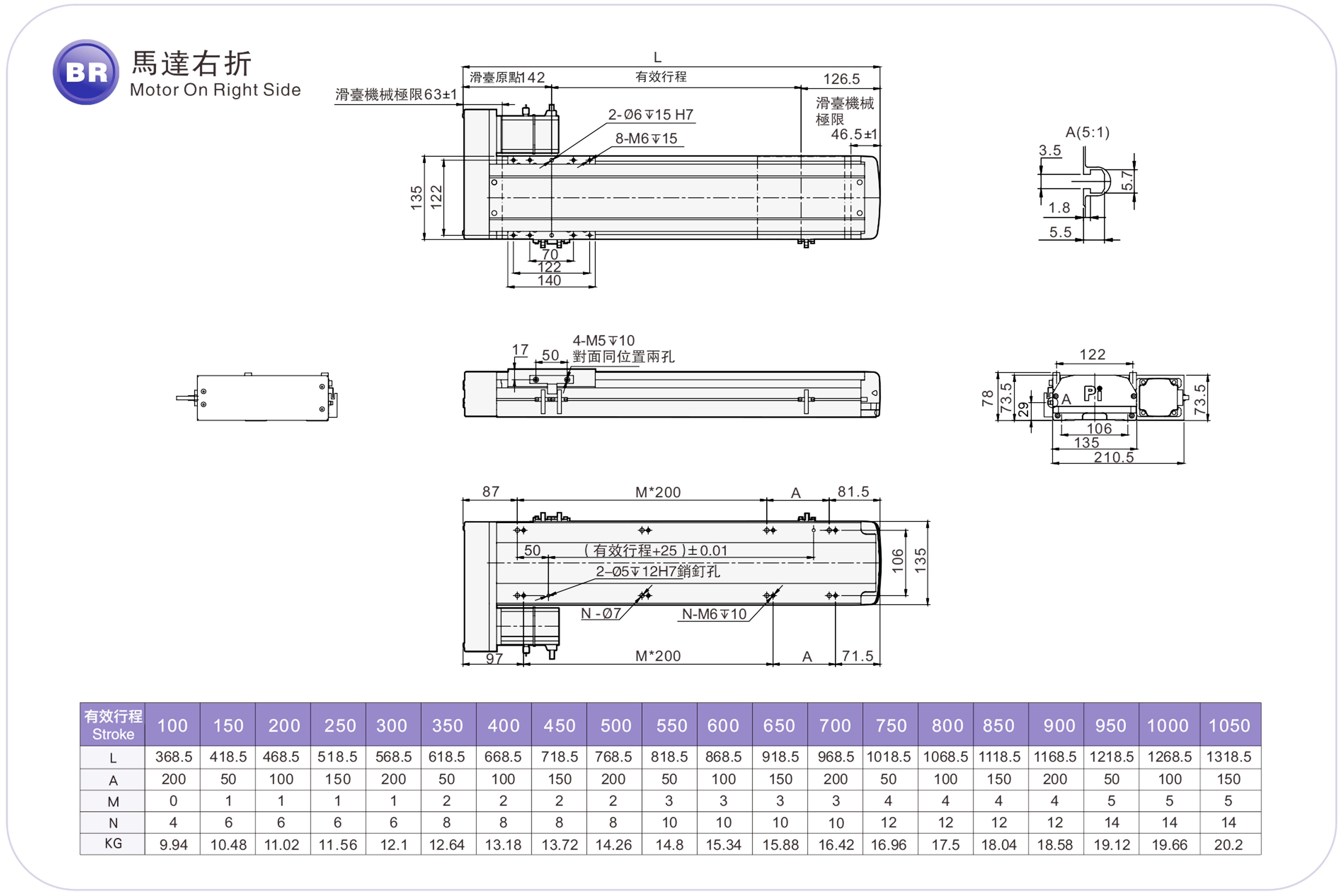

Thương hiệu xe máy

Có thể kết hợp với động cơ servo của nhiều thương hiệu khác nhau. Có thể lựa chọn nhiều vị trí lắp đặt động cơ theo nhiều hướng, giúp thiết kế máy móc linh hoạt hơn.

Thương hiệu xe máy

Chì nhãn hiệu Screw, không có ghế để lựa chọn.

Có thể lựa chọn các thông số kỹ thuật và thương hiệu vít phù hợp dựa trên độ chính xác và tốc độ khác nhau.

Phương thức đặt hàng

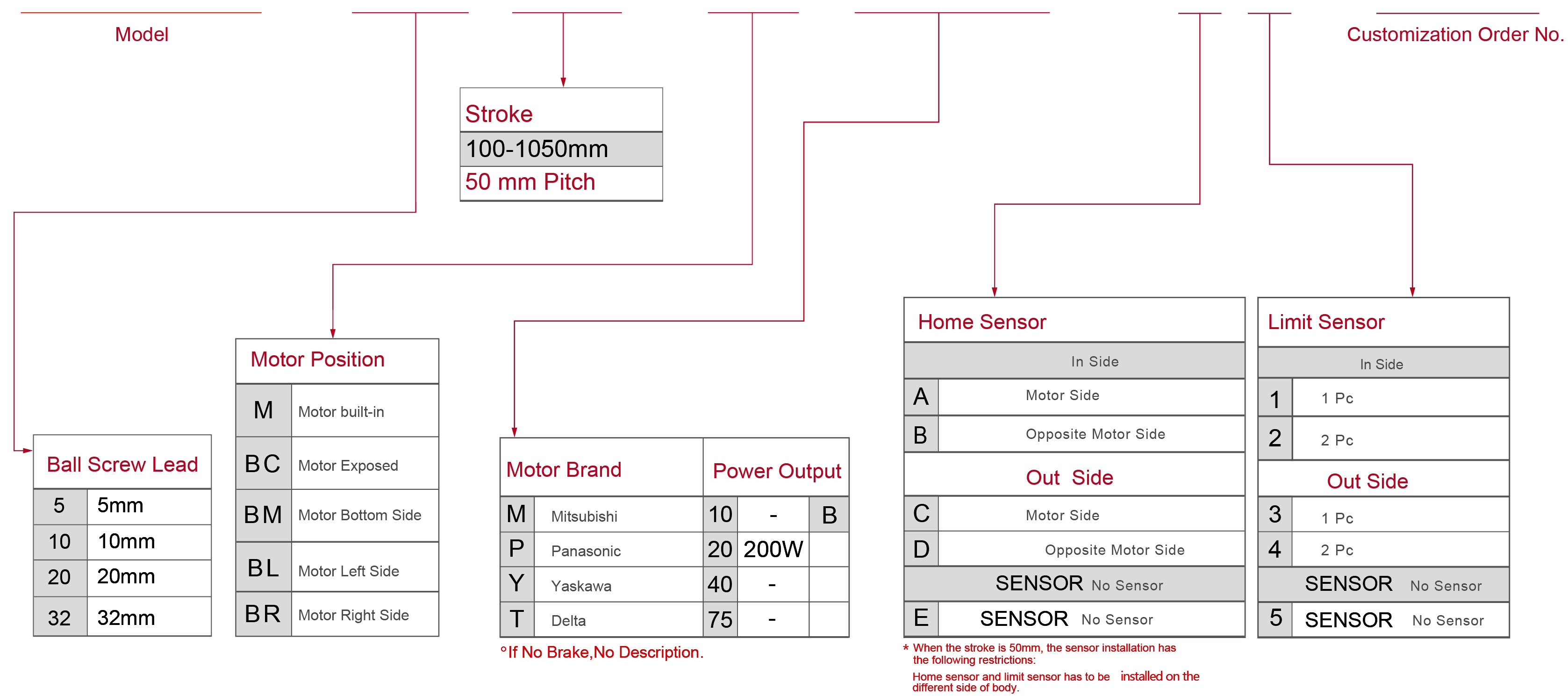

RMH14 - L5-100- M -M20B - C4 -0001

Thông số kỹ thuật

Thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Bước ren vít bi (mm)		5	10	20	32
	Tốc độ tối đa (mm/s)		250	500	1000	1600
	Tải trọng tối đa	Theo phương ngang (kg)	95	75	35	15
		Theo phương thẳng đứng (kg)	27	18	7	-
	Lực đẩy định mức (N)		683	341	174	107
	Khoảng cách giữa các nhát bóp (mm)		Bước răng 100-1050mm/50mm
Các bộ phận	Công suất động cơ servo AC (W)		200W
	Đường kính vít me bi (mm)		C7Ø16
	Ray dẫn hướng tuyến tính độ cứng cao (mm)		W15XH12.5
	Khớp nối (mm)		10X14
	Cảm biến nhà	Ngoài	EE-SX672(NPN)
		Tích hợp sẵn	EE-SX674(NPN)

Bố trí cảm biến

Giá trị gia tốc và giảm tốc được đặt là 0,2 giây.

*Khi hành trình vượt quá 750mm, vít me bi sẽ bị lệch tâm. Chúng tôi khuyến nghị nên giảm tốc độ làm việc trong trường hợp này. Vui lòng tham khảo P85 để biết thêm chi tiết.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang		MỘT	B	C
Lead5	60kg	2515	242	232
	80kg	1811	172	164
	95kg	1537	138	133
Lead10	30kg	2727	470	430
	50kg	1577	266	242
	75kg	1004	164	150
Lead20	10kg	2304	1222	1028
	22kg	1443	540	451
	35kg	1005	324	271
Chì 32	10kg	1555	840	623
	15kg	1033	545	405
	-	-	-	-

(Đơn vị: mm)

Lắp đặt trên tường		MỘT	B	C
Lead5	55kg	257	269	2883
	75kg	178	186	2000
	95kg	133	138	1537
Lead10	35kg	363	395	2368
	55kg	218	238	1445
	75kg	150	164	1004
Lead20	12kg	854	1019	2552
	20kg	500	296	1588
	35kg	271	324	1005
Chì 32	8kg	787	1060	Năm 1980
	15kg	405	545	1033
	-	-	-	-

(Đơn vị: mm)

Lắp đặt theo chiều dọc		MỘT	C
Lead5	15kg	1118	1118
	22kg	770	770
	27kg	626	626
Lead10	10kg	1500	1500
	14kg	1072	1072
	18kg	833	833
Lead20	4kg	2980	2980
	7kg	1700	1700
	-	-	-

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	551
Nghị sĩ	552
ÔNG	485

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Môi trường tiêu chuẩn	Vít bi	RMH12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Dòng sản phẩm hành trình cực dài

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Môi trường tiêu chuẩn	Vít bi	RMH17S	400W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* Tốc độ cao nhất dựa trên tốc độ quay tối đa của động cơ servo (3000 vòng/phút). Tốc độ cao nhất dựa trên tốc độ quay tối đa của động cơ bước (500 vòng/phút).
