Vị trí hiện tại：Trang Chủ > Sản phẩm > Bộ truyền động đa trục > XYMH > XYMH764A > Kết nối trực tiếp

Trọng lượng nhẹ và tuổi thọ cao

Chiều rộng thân máy: 60-200mm

Độ lặp lại: ±0,005/0,01mm

Tải trọng ngang: 150kg

Tải trọng thẳng đứng: 55kg

Tốc độ tối đa: 250mm/s

Phạm vi di chuyển: 800-2600mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

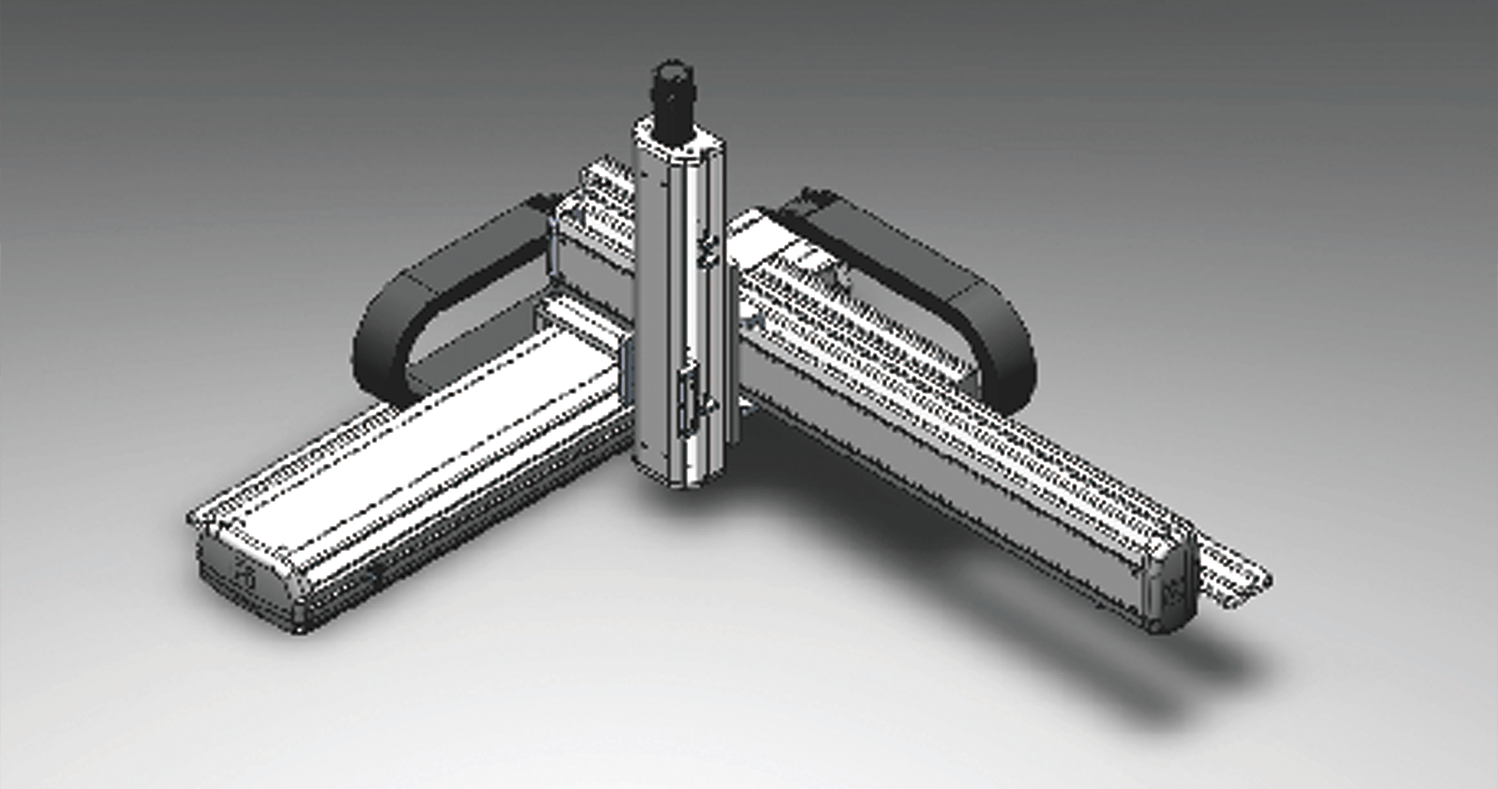

Giải thích về sự kết hợp đa trục

Thông qua nhiều sự kết hợp của bàn trượt một trục, chúng tôi đã phát triển các thao tác thủ công đa trục 2 trục và 3 trục
(1) So với robot đa đoạn thẳng đứng, giá thành thấp hơn
(2) Thiết kế cơ khí thông minh giúp robot vuông góc có độ cứng cao, có thể giảm rung động và biến dạng
(3) Nhiều sự kết hợp khả thi của bàn trượt một trục

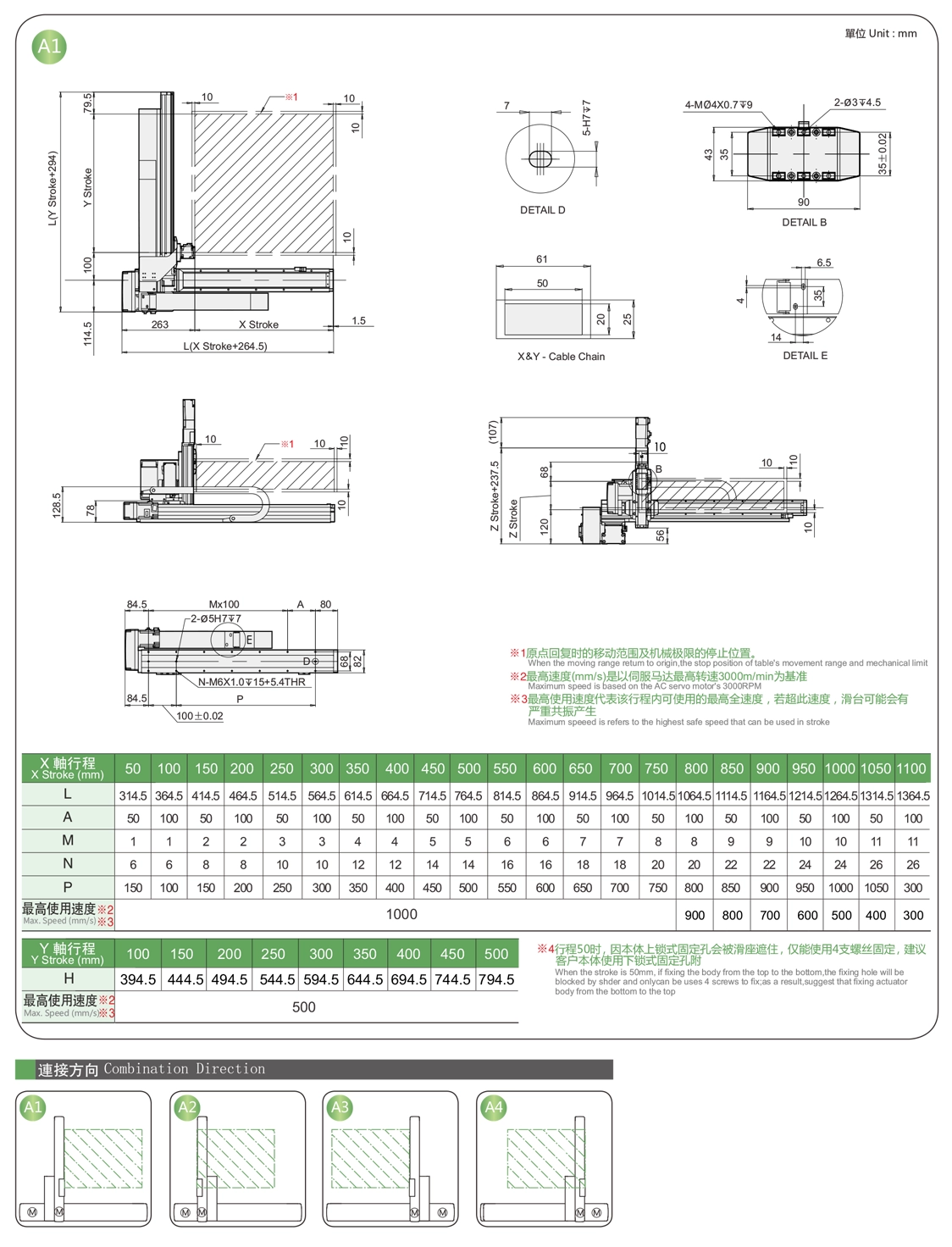

Hướng kết nối

Phương thức đặt hàng

XYGH650-A 1-600-300- M - C - 0001

Thông số tải

Mục	Trục X	Trục Y
Loại mô hình	GRH5	GRH4
Độ lặp lại (mm)	±0,01	±0,01
Bước ren vít bi (mm)	20	2
Tốc độ tối đa (mm/s) ※1	1000	100
Hành trình 50 mm Bước ren (mm)	100-1050	50-650
Công suất đầu ra của động cơ servo AC (w)	400	200
Môi trường	0~40°C, Độ ẩm tương đối dưới 85%.

※2 Tốc độ tối đa dựa trên động cơ servo AC 3000 vòng/phút.

Tải trọng tối đa

Hành trình trục Y (mm)	50	150	250	350	450	550	650
Tải trọng Y (kg)	24	20	17	15	13	11	9

*Chỉ dùng để lắp đặt theo chiều ngang

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật	Sự kết hợp	Số trục	Tốc độ tối đa (mm/s)			Hành trình (mm)
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật	Sự kết hợp	Số trục	Trục X	Trục Y	Trục Z	Trục X	Trục Y	Trục Z
Tiêu chuẩn	Vít bi	XYMH440-A	MỘT	2 Trục	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3 trục	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2 Trục	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2 Trục	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3 trục	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3 trục	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	P	2 Trục	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3 trục	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3 trục	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	F	2 Trục	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMH440-A1
