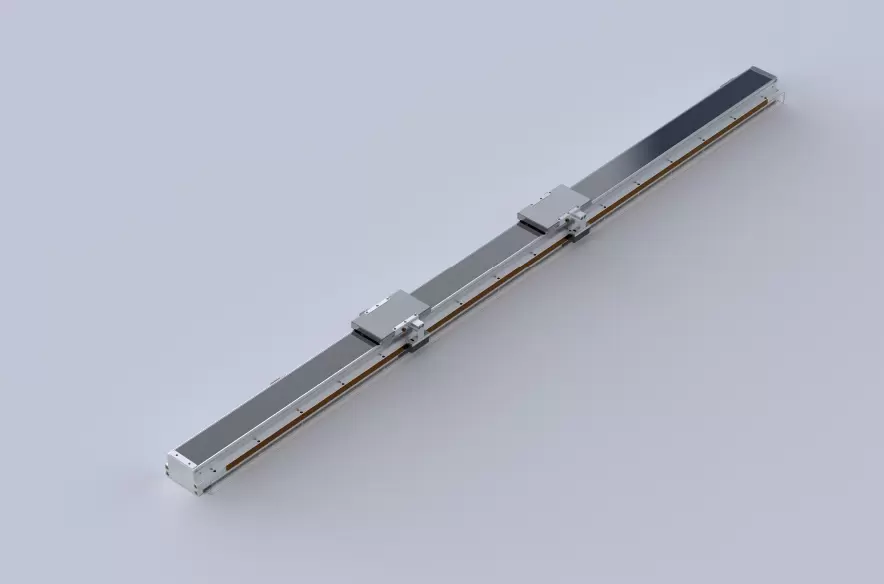

Nhẹ và tuổi thọ dài

Độ chính xác lặp lại: ± 0,003 mm

Lực tối đa: 176N

Lực liên tục: 80 N

Trọng lượng xử lý liên tục: 20 kg

Hành trình tiêu chuẩn:

1-Động cơ đơn: 96-1824/96 mm

Hành trình tiêu chuẩn:

2-Bộ chuyển động kép: 48-1680/96 mm

Tốc độ tối đa: 2500 mm/s

PDF

Tải xuống 3D

Tải xuống Cadenas3

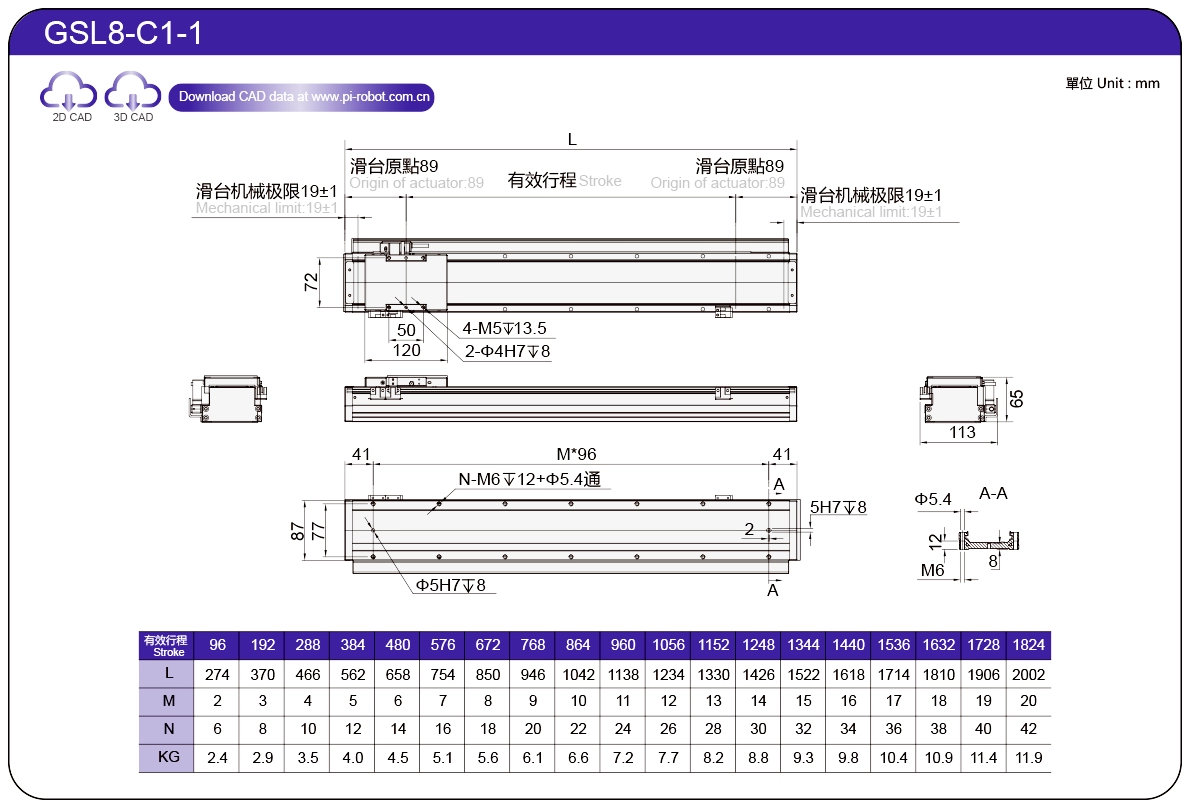

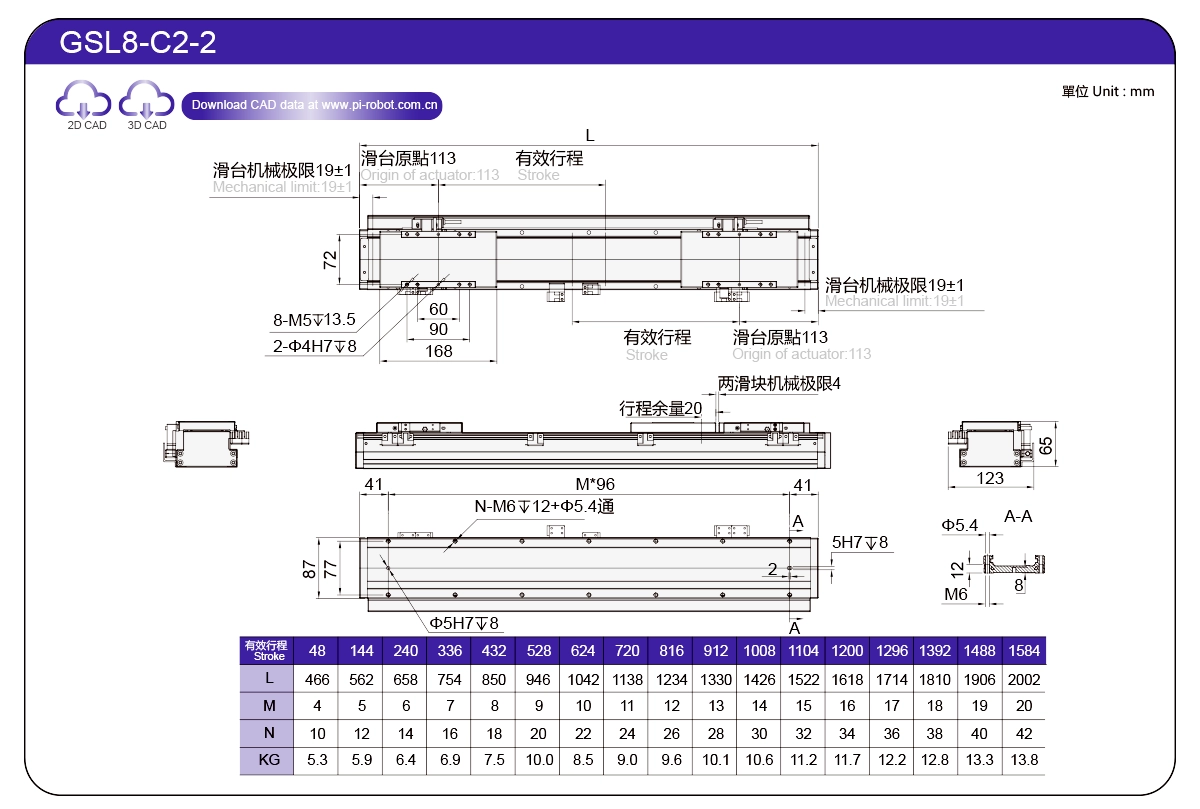

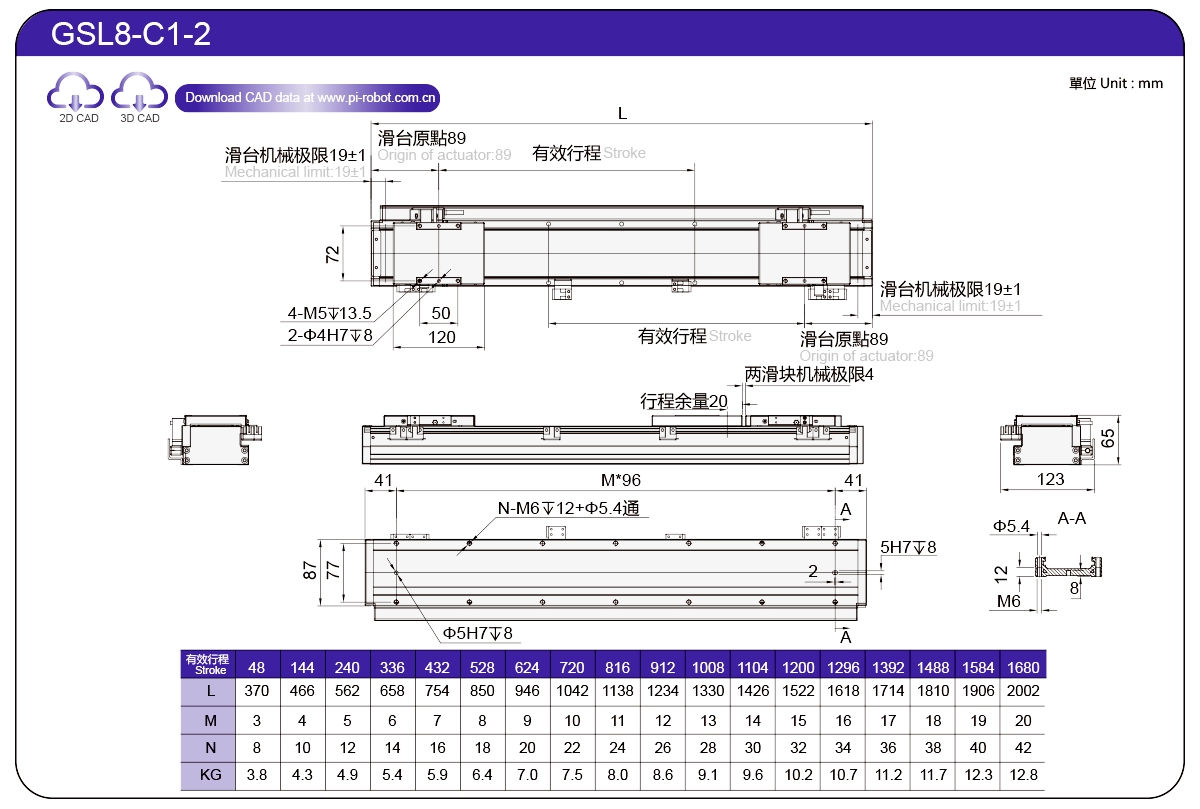

Sơ đồ kết cấu

Thiết kế vòi phun nhiên liệu được cấp bằng sáng chế duy nhất trong ngành, với một vòi phun nhiên liệu duy nhất trên ghế trượt để phun dầu, cho phép phun dầu đồng thời và bảo trì cả ray trượt và thanh trượt, giúp việc bảo trì thuận tiện hơn và tiết kiệm thời gian hơn.

Hành trình dài với thông số kỹ thuật đầy đủ và định vị thuận tiện

Bàn trượt động cơ tuyến tính nhúng loại bóng bốn cột, với hành trình lên tới 3744mm và hành trình có thể tăng lên theo nhu cầu của khách hàng

Cấu trúc đường ray trượt bóng nhúng

Sau khi nhúng ray trượt vào loại đùn nhôm, các rãnh song song và có độ chính xác cao như nhau ở cả hai bên được mài bằng thiết bị mài, điều này sẽ mang lại độ chính xác cao hơn so với việc khóa hai ray dẫn tiêu chuẩn bằng loại đùn nhôm.

Nhiều trình điều khiển tùy chọn

Phương thức đặt hàng

GSL8 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Đặc điểm kỹ thuật

Thư mục	Thông số vòng tròn dây	P35-C1	P35-C2
thông số kỹ thuật	Độ lặp lại (mm)	±0,003
	Tải trọng tối đa (kg)	10	20
	Tốc độ tối đa (mm/s)	2500
	Lực đẩy liên tục (N)	40	80
	Lực đẩy cực đại(N)	88	176
	Dòng điện liên tục (Ams)	3.3	3.3
	Dòng điện cực đại (Cánh tay)	10,5	10,5
	Hằng số lực (N/Arms)	12.1	24.2
	Độ tự cảm (mH)	9,4	18,7
	Điện trở (ohm)	1.7	3,4
	Khoảng cách cực từ (mm)	24

Bố cục cảm biến

※1 Giá trị tăng tốc và giảm tốc được cài đặt là 0,2 giây.

※2 Khi hành trình lớn hơn 600mm, vít bi sẽ bị đảo. Chúng tôi khuyên bạn nên giảm tốc độ làm việc trong trường hợp này. Vui lòng xem lại P85 để biết chi tiết.

Tuổi thọ vận hành là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

Thông tin dữ liệu không dành cho mục đích sử dụng ngược gắn trên trần nhà. Hãy liên hệ với chúng tôi để biết chi tiết nếu bạn muốn áp dụng cách sử dụng ngược gắn trần.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt ngang		Trọng tải	MỘT	B	C
Trọng tải	P35-C1	2kg	320	300	300
		4kg	160	140	140
		6kg	110	80	80
		8kg	90	60	60
		10kg	70	50	50
	P35-C2	4kg	350	300	300
		8kg	170	150	150
		12kg	110	90	90
		16kg	90	60	60
		20kg	70	50	50

(Đơn vị: mm)

Lắp đặt tường		Trọng tải	MỘT	B	C
Trọng tải	P35-C1	2kg	300	300	320
		4kg	140	140	160
		6kg	90	80	110
		8kg	60	60	90
		10kg	50	50	70
	P35-C2	4kg	300	300	350
		8kg	150	150	170
		12kg	90	90	110
		16kg	60	60	90
		20kg	50	50	70

Thời điểm tải tĩnh

(Đơn vị: Nm)

Phương hướng	P35-C1	P35-C2
CỦA TÔI	106	277
nghị sĩ	106	277
ÔNG	160	260

Mối quan hệ giữa tốc độ và gia tốc

P35-C1

Vận tốc(m/s) Gia tốc(G) Tải(Kg)	1m/s	1,5m/giây	2m/s	2,5m/giây	3 mét/giây	3,5m/giây
2	2.1	2.1	2.1	2	2	1.8
4	1.4	1.3	1.3	1.3	1.2	1.1
6	1	1	0,9	0,8	0,8	0,7
8	0,7	0,7	0,7	0,6	0,6	0,6
10	0,6	0,6	0,5	0,5	0,5	0,4

P35-C2

Vận tốc(m/s) Gia tốc(G) Tải(Kg)	1m/s	1,5m/giây	2m/s	2,5m/giây	3 mét/giây	3,5m/giây
4	2.6	2.6	2.6	2.6	2,5	2,5
8	1.4	1.4	1.4	1.4	1.4	1.3
12	1	1	1	1	1	0,9
16	0,7	0,7	0,7	0,7	0,7	0,6
20	0,6	0,6	0,6	0,6	0,6	0,5

Chỉ số thông số kỹ thuật của thiết bị truyền động điện

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Thông số kỹ thuật động cơ	Chiều rộng của cơ thể (mm)	Chiều cao của cơ thể (mm)	Độ lặp lại (mm)	Lực đẩy liên tục (N)	Lực đẩy cực đại(N)	lms(A)	Tải trọng tối đa (kg)	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Robot động cơ tuyến tính	GSL7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0,003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0,003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0,003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0,003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0,003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0,003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0,003	408	897	3.3	70
