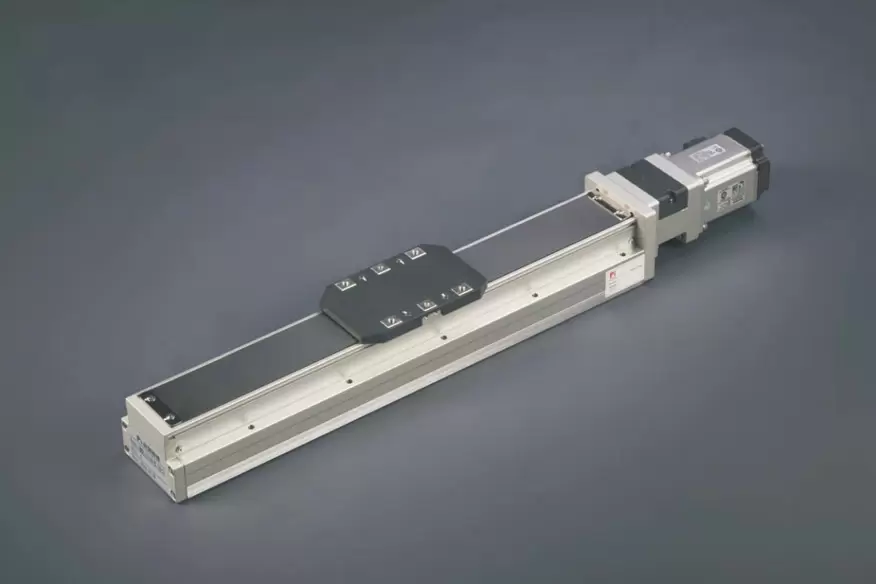

Trọng lượng nhẹ và tuổi thọ cao

Chiều rộng thân máy: 82mm

Độ lặp lại: ±0,01mm

Tải trọng ngang: 50kg

Tải trọng thẳng đứng: 15kg

Tốc độ tối đa: 250mm/s

Phạm vi di chuyển: 25-450mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Gia cố chắc chắn cho ghế trượt

Thân máy và thanh trượt được đúc liền khối, giúp khắc phục vấn đề độ cứng kém và giảm chiều rộng, làm cho không gian lắp đặt thiết bị nhỏ gọn hơn.

Dễ bảo trì

Cả hai phía của toàn bộ dòng sản phẩm đều có vòi phun dầu bên ngoài, có thể được đổ đầy dầu trực tiếp mà không cần nắp đậy. Thiết kế đai thép đặc biệt giúp giảm thiểu tình trạng tóc rối và có thể sử dụng trong môi trường phòng sạch.

Dễ lắp ráp, tiết kiệm thời gian và tiện lợi.

Có thể cố định từ trên xuống dưới hoặc từ dưới lên trên mà không cần tháo rời thanh thép.
Thêm giá đỡ bề mặt tham khảo lắp đặt ở bên hông thân. Có một lỗ chốt định vị ở đáy thân.

Độ bền tăng lên và độ mượt được cải thiện.

Nhờ sử dụng kết cấu thân bằng nhôm, độ bền của thân máy được tăng cường đáng kể. So với RMH5S/6S, ray thép được nhúng vào thân nhôm rồi mài nhẵn, nhờ đó cải thiện độ chính xác về chiều cao di chuyển và độ thẳng xuống dưới ± 0,02MM (so với RMH10/12).

Phương thức đặt hàng

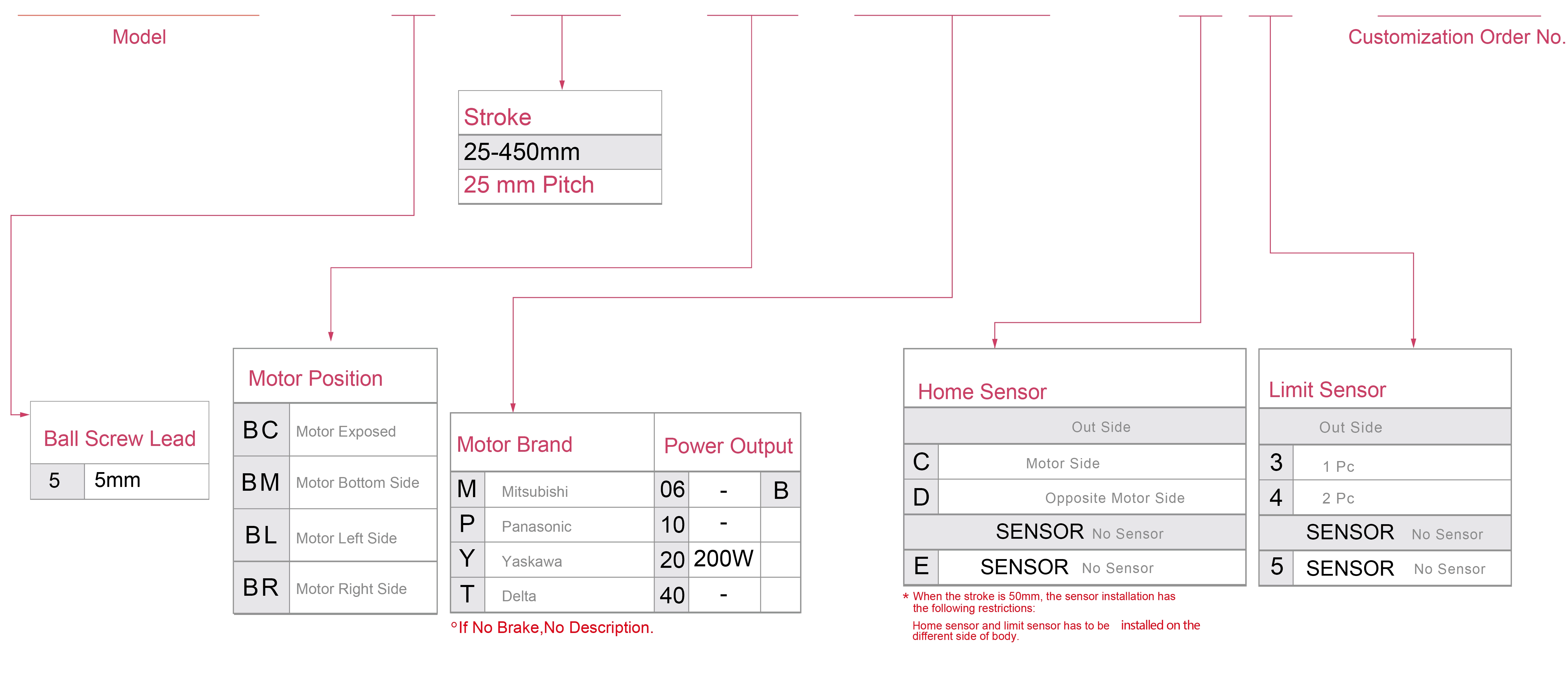

GRH8M - L5-100 -BC-M20B - C4 -0001

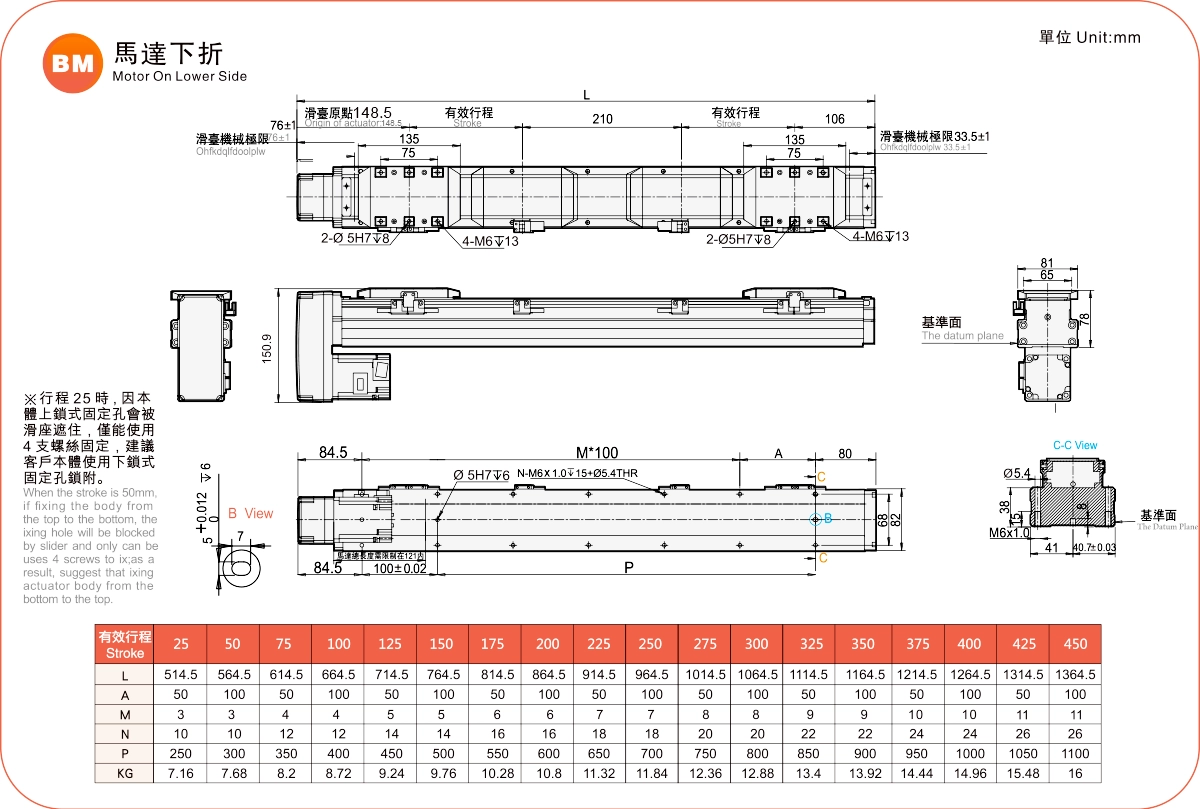

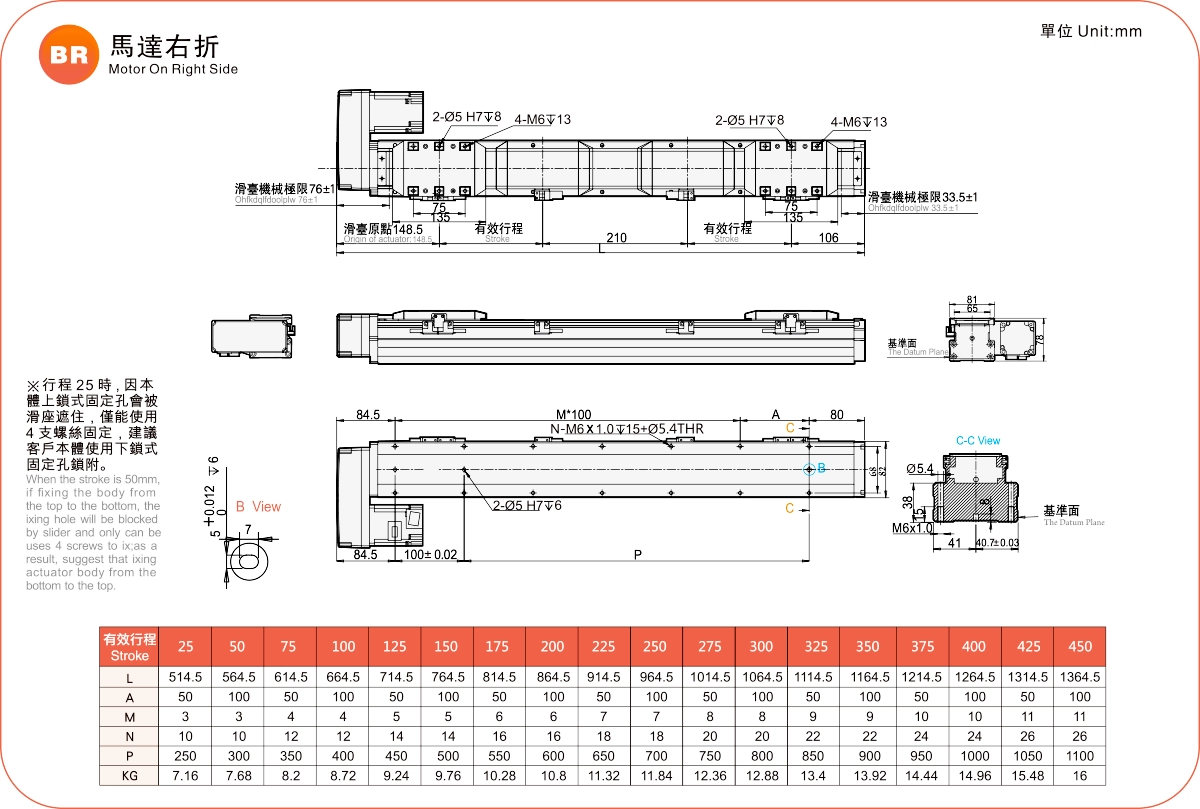

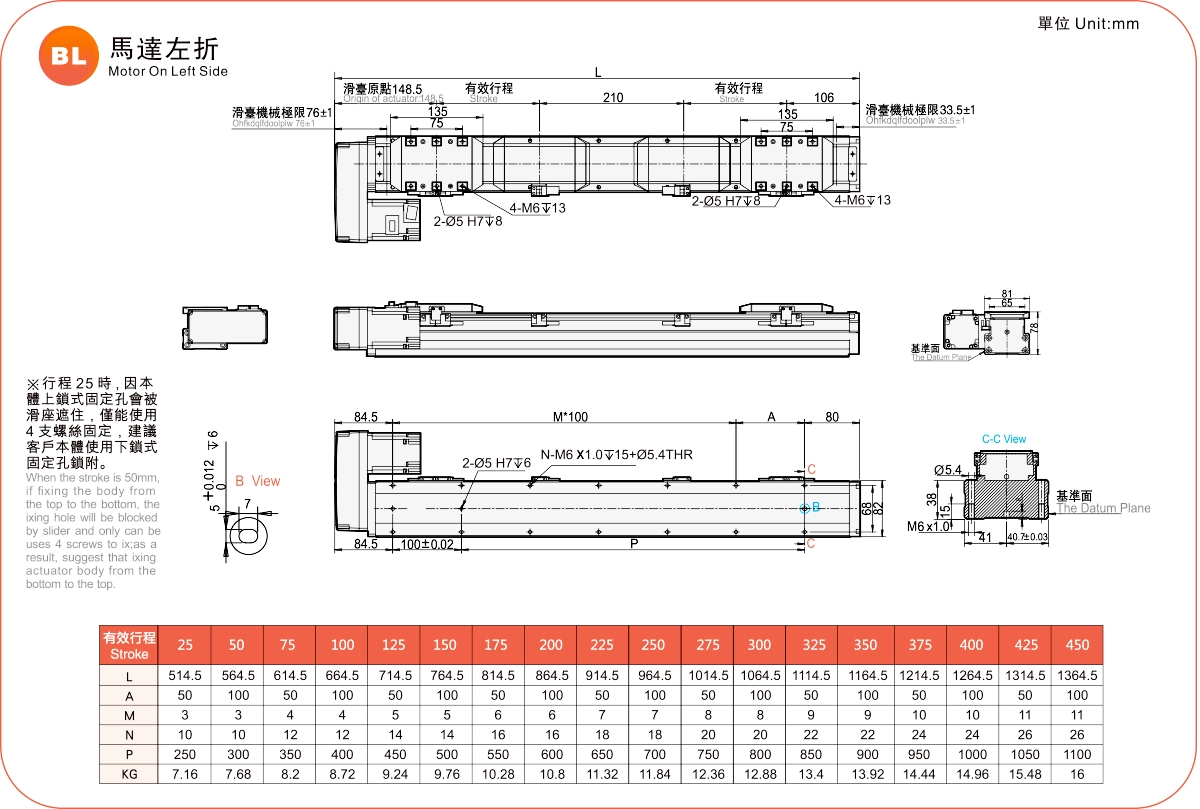

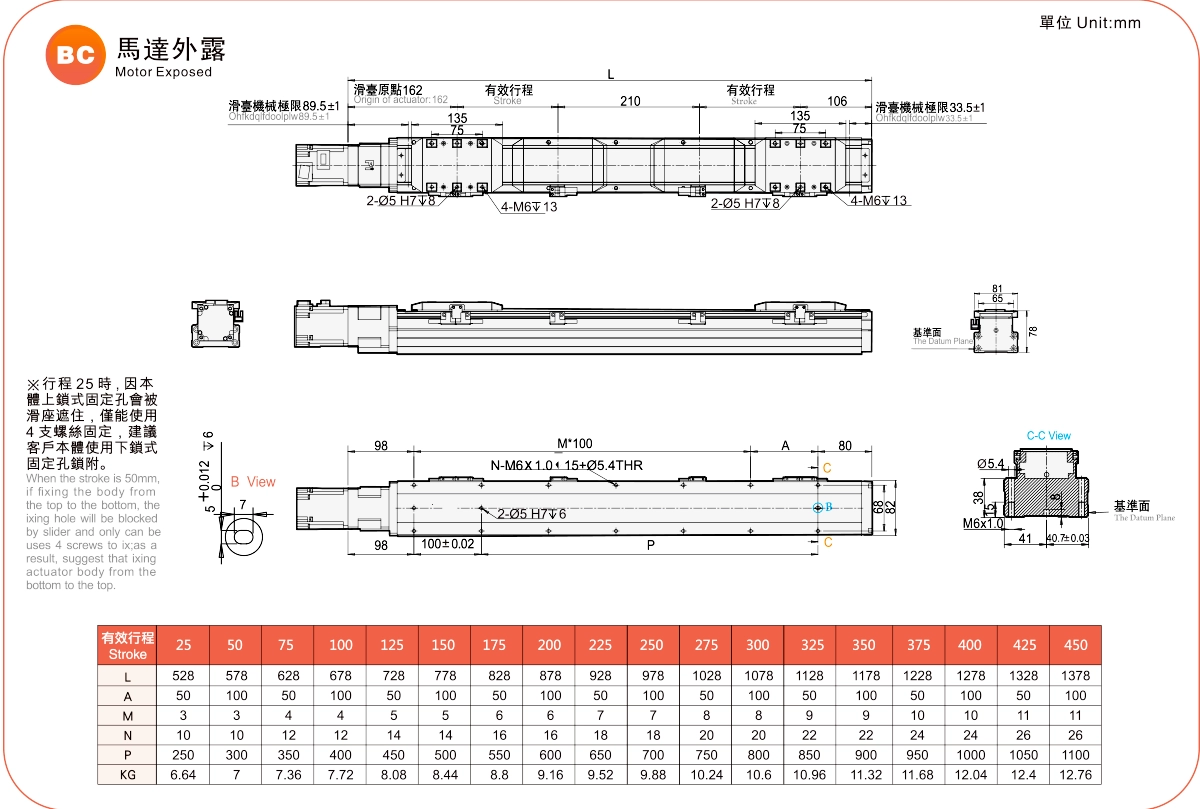

Thông số kỹ thuật

Thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Bước ren vít bi (mm)		5
	Tốc độ tối đa (mm/s) ※1		250
	Tải trọng tối đa	Theo phương ngang (kg)	50 (Hai toa xe)
		Theo phương thẳng đứng (kg)	15 ( Xe hai chỗ)
	Lực đẩy định mức (N)		683
	Bước ren (mm) ※2		25-450mm/Bước ren 25
Các bộ phận	Công suất động cơ servo AC (W)		200
	Đường kính vít me bi (mm)		C7Ø16
	Thanh dẫn hướng tuyến tính độ cứng cao (mm)		Bộ truyền động vít me bi
	Khớp nối (mm)		10X14/11
	Cảm biến nhà	Ngoài	EE-SX674(NPN)

Bố trí cảm biến

※1 Giá trị gia tốc và giảm tốc được đặt là 0,2 giây.

※2 Khi hành trình vượt quá 600mm, vít me bi sẽ bị lệch tâm. Chúng tôi khuyến nghị nên giảm tốc độ làm việc trong trường hợp này. Vui lòng tham khảo P85 để biết thêm chi tiết.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang		MỘT	B	C
Lead5	20kg	1560	153	135
	35kg	890	81	60
	50kg	550	53	82

(Đơn vị: mm)

Lắp đặt trên tường		MỘT	B	C
Lead5	20kg	214	153	1435
	35kg	113	81	845
	50kg	74	53	506

(Đơn vị: mm)

Lắp đặt theo chiều dọc		MỘT	C
Lead5	10kg	331	331
	15kg	220	220
	-	-	-

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	318
Nghị sĩ	318
ÔNG	626

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Vít bi	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2,5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Tốc độ cao nhất dựa trên tốc độ quay tối đa của động cơ servo (3000 vòng/phút).

Bộ truyền động vít me bi hành trình dài

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Vít bi	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
