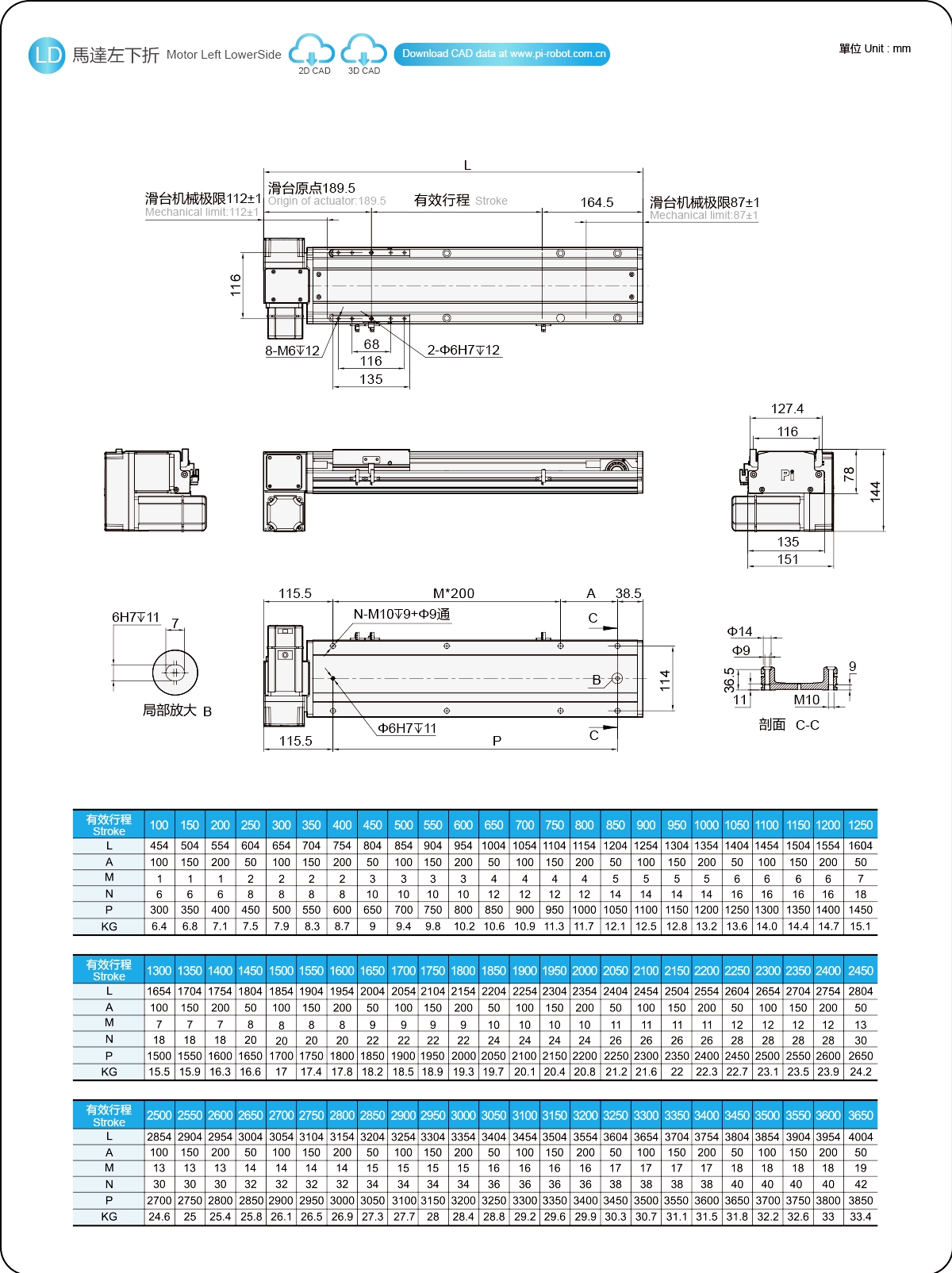

Vị trí hiện tại：Trang Chủ > Sản phẩm > Bộ truyền động đai tiêu chuẩn > Dòng sản phẩm GSP > GSP14 > Động cơ bên trái

Trọng lượng nhẹ và tuổi thọ cao

Độ lặp lại: ±0,04mm

Tải trọng ngang: 25kg

Chì: 40mm

Tốc độ tối đa: 2000 mm/giây

Khoảng cách giữa các hành trình piston: 100-3650mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Ưu điểm của vòng bi bốn hàng

Độ cứng cao, độ chính xác cao, ma sát thấp, chuyển động tốc độ cao, khả năng chịu tải cao, tuổi thọ cao, không có khe hở, chuyển động nhẹ nhàng và linh hoạt, dễ dàng duy trì độ chính xác cao trong thời gian dài khi di chuyển vào "rãnh cong". Nó có thể đạt được cùng tải trọng định mức theo cả bốn hướng của thanh trượt bên trong và có thể được sử dụng theo bất kỳ hướng nào.

Cả hai mặt đều có thể được đổ đầy dầu.

Thiết kế vòi phun nhiên liệu bao gồm một vòi phun nhiên liệu duy nhất trên thanh trượt, cho phép bôi trơn và bảo dưỡng đồng thời cả ray trượt và thanh trượt, giúp việc bảo trì và sửa chữa thuận tiện hơn và tiết kiệm thời gian. Hệ thống tích hợp tự phát triển, hệ thống chứa dầu, tiết kiệm chi phí và nâng cao hiệu quả.

Hiệu suất mô-men xoắn tuyệt vời

Phong cách hoàn chỉnh - nhiều ưu điểm

Với lớp bảo vệ bằng đai thép, nó có thể ngăn các vật lạ rơi trực tiếp vào bàn trượt và giảm thiểu bụi phát sinh. Nó có thể được sử dụng trong môi trường phòng sạch và có thể được trang bị động cơ và phương pháp lắp đặt từ các nhà sản xuất khác nhau.

Phương thức đặt hàng

GSP14 - L40- 100-L -M20 -C 4 - 0001

Thông số kỹ thuật

Thông số kỹ thuật	Độ lặp lại (mm)		±0,04
	Chì (mm)		40
	Tốc độ tối đa (mm/s)		2000
	Tải trọng tối đa	Theo phương ngang (kg)	25
		Theo phương thẳng đứng (kg)	-
	Lực đẩy định mức (N)		100
	Khoảng cách giữa các nhát bóp (mm)		Bước răng 100-3650mm/50mm
Các bộ phận	Công suất động cơ servo AC (W)		200W
	Chiều rộng bi (mm)		22
	Thanh dẫn hướng tuyến tính độ cứng cao (mm)		Bộ truyền động vít me bi
	Cảm biến nhà	Ngoài	EE-SX672(NPN)

Bố trí cảm biến

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang	MỘT	B	C
10kg	300	200	450
18kg	200	100	300
25kg	150	50	200

(Đơn vị: mm)

Lắp đặt trên tường	MỘT	B	C
10kg	450	200	350
18kg	200	150	200
25kg	250	80	150

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	660
Nghị sĩ	660
ÔNG	550

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Cơ chế giảm	Công suất động cơ (w)	Chiều rộng (mm)	Chiều cao của thân (mm)	Khả năng lặp lại (mm)	Thông số đai		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Cơ chế giảm	Công suất động cơ (w)	Chiều rộng (mm)	Chiều cao của thân (mm)	Khả năng lặp lại (mm)	Chiều rộng đai (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Balt	GSP14	Đúng	200W	135	78	±0,04	22	40	25	-	2000
		GSP17	Đúng	400W	170	90	±0,04	28	40	45	-	2000
		GSP20	Đúng	750W	200	112	±0,04	50	40	85	-	2000
