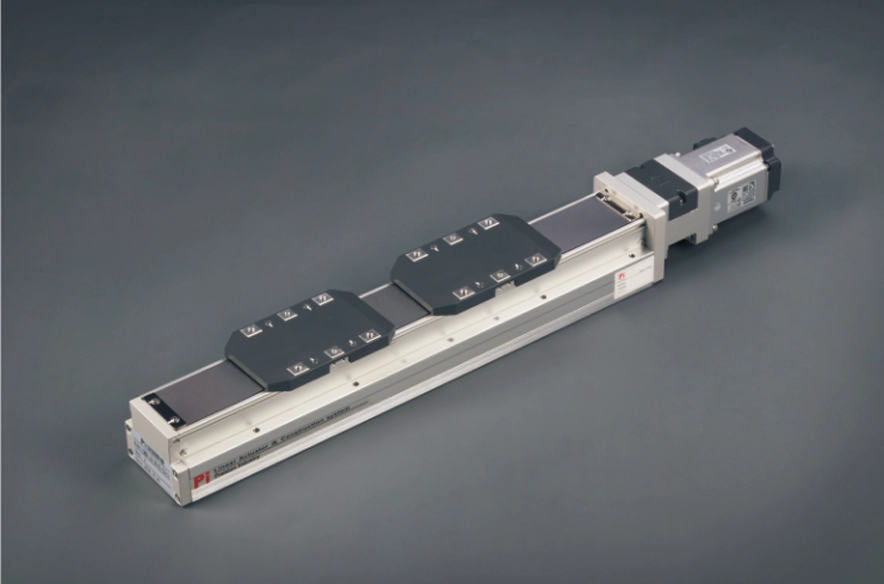

Vị trí hiện tại：Trang Chủ > Sản phẩm > Thiết bị truyền động trục vít bóng tiêu chuẩn > Dòng GRH > GRH8M > Động cơ bên trái

Nhẹ và tuổi thọ dài

Chiều rộng thân: 82mm

Độ lặp lại: ± 0,01mm

Tải ngang: 50kg

Tải trọng dọc: 15kg

Tốc độ tối đa: 250mm/s

Phạm vi hành trình: 25-450mm

Đặt khả năng tăng tốc và giảm tốc của động cơ thành 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không thể được áp dụng cho việc sử dụng cần trục ngược. Nếu bạn có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Gia cố cứng cáp cho ghế trượt

Thân và thanh trượt được hình thành liền khối, giúp cải thiện vấn đề độ cứng kém và giảm chiều rộng, giúp không gian lắp đặt thiết bị nhỏ hơn.

Bảo trì dễ dàng

Cả hai mặt của toàn bộ dòng sản phẩm đều có vòi phun dầu bên ngoài có thể đổ dầu trực tiếp mà không cần nắp. Thiết kế dây buộc bằng thép đặc biệt có thể giảm bớt lông và có thể sử dụng trong môi trường phòng sạch.

Lắp ráp, tiết kiệm thời gian và thuận tiện

Nó có thể được cố định từ trên xuống dưới hoặc từ dưới lên trên mà không cần tháo dải thép.
Thêm hỗ trợ bề mặt tham chiếu lắp đặt ở bên cạnh thân máy. Có một lỗ PIN định vị ở phía dưới thân máy.

Sức mạnh tăng lên và độ mịn được cải thiện

Do sử dụng kết cấu thân nhôm nên độ bền của thân xe được tăng lên đáng kể. So với RMH5S/6S, đường ray thép được gắn vào thân nhôm rồi được nối đất, do đó cải thiện độ chính xác của chiều cao và độ thẳng khi đi bộ xuống dưới ± 0,02MM (so với RMH10/12)

Phương thức đặt hàng

GRH8M - L5-100 -BC-M20B - C4 -0001

Đặc điểm kỹ thuật

thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Chì vít bóng (mm)		5
	Tốc độ tối đa (mm/s) ※1		250
	Tải trọng tối đa	Ngang (kg)	50(Vận chuyển kép)
		Dọc (kg)	15 ( Vận chuyển kép)
	Lực đẩy định mức (N)		683
	Khoảng cách hành trình (mm) ※2		25-450mm/25Pitch
bộ phận	Công suất động cơ AC servo (W)		200
	Vít bi Ø (mm)		C7Ø16
	Hướng dẫn tuyến tính có độ cứng cao (mm)		Thiết bị truyền động trục vít bóng
	Khớp nối (mm)		10X14/11
	Cảm biến gia đình	Ngoài	EE-SX674(NPN)

Bố cục cảm biến

※1 Giá trị tăng tốc và giảm tốc được cài đặt là 0,2 giây.

※2 Khi hành trình lớn hơn 600mm, vít bi sẽ bị đảo. Chúng tôi khuyên bạn nên giảm tốc độ làm việc trong trường hợp này. Vui lòng tham khảo P85 để biết chi tiết.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt ngang		MỘT	B	C
Chì5	20kg	1560	153	135
	35kg	890	81	60
	50kg	550	53	82

(Đơn vị: mm)

Lắp đặt tường		MỘT	B	C
Chì5	20kg	214	153	1435
	35kg	113	81	845
	50kg	74	53	506

(Đơn vị: mm)

Cài đặt dọc		MỘT	C
Chì5	10kg	331	331
	15kg	220	220
	-	-	-

Thời điểm tải tĩnh

(Đơn vị: Nm)

CỦA TÔI	318
nghị sĩ	318
ÔNG	626

* Giá trị mô-men xoắn trong biểu đồ cho biết trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong các điều kiện quy định.

*Thông tin dữ liệu không dành cho mục đích sử dụng ngược với giá treo trần. Hãy liên hệ với chúng tôi để biết chi tiết nếu bạn muốn áp dụng cách sử dụng ngược gắn trần.

Chỉ số thông số kỹ thuật của thiết bị truyền động điện

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Thông số vít bóng		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Đường kính ngoài (mm)	Chì(mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
tiêu chuẩn	Vít bóng	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3,5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2,5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Tốc độ cao nhất dựa trên vòng/phút tối đa của động cơ servo (3000).

Thiết bị truyền động trục vít bóng dài

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Thông số vít bóng		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Đường kính ngoài (mm)	Chì(mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
tiêu chuẩn	Vít bóng	GRH 5 triệu	100W	54	±0,01	12	2	30	10	100
		GRH 8 triệu	200/400W	82	±0,01	16	5	50	15	250
		GRH 12 triệu	400W	120	±0,01	16	5	110	33	1600
