Vị trí hiện tại：Trang Chủ > Sản phẩm > Bộ truyền động động cơ tuyến tính > Dòng LPH > LPH16 > C3-2

Trọng lượng nhẹ và tuổi thọ cao

Chiều rộng thân máy: 155mm

Độ lặp lại: ±0,003/0,01mm

P64-C3-S Tải trọng: 60kg

P64-C5-P Tải trọng: 100kg

Tốc độ tối đa: 2500 mm/giây

Phạm vi di chuyển: 96-7500mm

PDF

Tải xuống 3D

Tải xuống Cadenas3

Nhiều trình điều khiển được lựa chọn và sử dụng ray trượt chính xác cao, hoạt động êm ái được nhập khẩu.

Sản phẩm có thể giảm tiếng ồn hiệu quả trong quá trình vận hành, cải thiện độ êm ái, tuổi thọ và hiệu quả bôi trơn. Thích hợp cho các ngành công nghiệp công nghệ cao yêu cầu tốc độ cao, hoạt động êm ái và lượng bụi thải thấp.

Thân có độ cứng cao

Bằng cách áp dụng cấu trúc ép đùn nhôm tích hợp và tiến hành phân tích thành phần, thiết kế kết cấu có tỷ lệ độ cứng trên trọng lượng tối ưu được tìm ra.

Thiết kế khóa đặc biệt của tấm từ tính

Ưu điểm: Ngăn chặn vật lạ rơi vào và không làm hư hại các bộ phận bên trong. Dễ bảo trì, tuổi thọ cao!

Đầu thước quang học

Sự kết hợp linh hoạt giữa thước quang học và thước từ.

Phương thức đặt hàng

LPH16- C1 -S-96-M-10-P-C4-1-3-0001

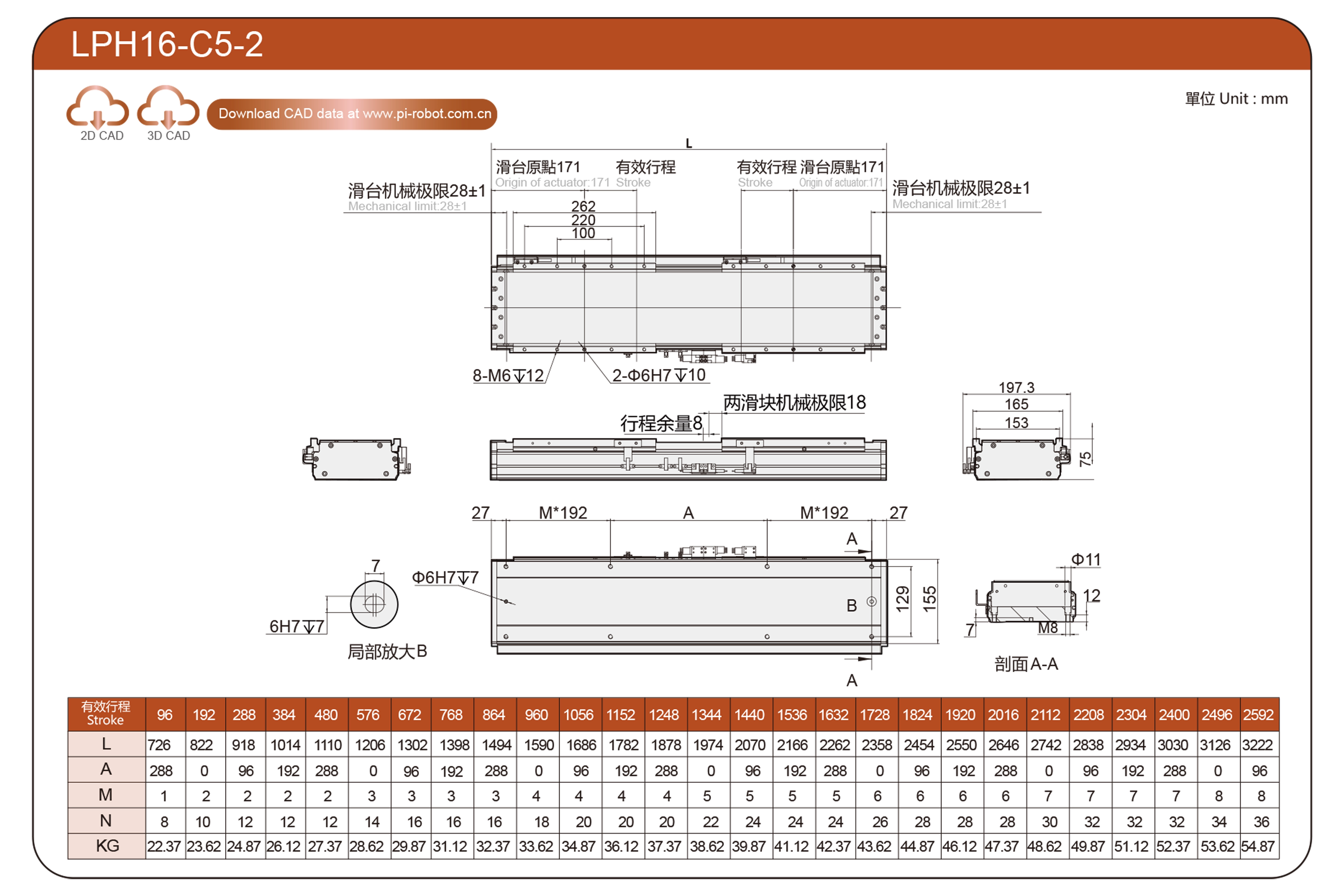

Thông số kỹ thuật

Thư mục	Thông số kỹ thuật vòng dây	P64-C3-S	P64-C5-P
Thông số kỹ thuật	Độ lặp lại (mm)	±0,003
	Tải trọng tối đa (kg)	50	60
	Tốc độ tối đa (mm/s)	2500
	Lực đẩy liên tục (N)	264	440
	Lực đẩy cực đại (N)	580	968
	Dòng điện liên tục (Ampe)	3.3	6.8
	Dòng điện cực đại (Arms)	10,5	21
	Hằng số lực (N/Arms)	80	64,7
	Độ tự cảm (mH)	51,3	20.3
	Điện trở (ohm)	8.7	3.6
	Khoảng cách giữa các cực từ (mm)	24

Bố trí cảm biến

※1 Giá trị gia tốc và giảm tốc được đặt là 0,2 giây.

※2 Khi hành trình vượt quá 600mm, vít me bi sẽ bị lệch tâm. Chúng tôi khuyên bạn nên giảm tốc độ làm việc trong trường hợp này. Vui lòng tham khảo trang 85 để biết thêm chi tiết.

Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

Thông tin dữ liệu không dành cho việc sử dụng đảo chiều gắn trần. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng kiểu đảo chiều gắn trần.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang		Trọng tải	MỘT	B	C
Trọng tải	P64-C3-S	20kg	320	150	300
		30kg	180	100	250
		40kg	160	70	170
		50kg	150	50	120
	P64-C5-P	30kg	300	130	320
		40kg	250	100	230
		50kg	200	90	180
		60kg	150	70	140

(Đơn vị: mm)

Lắp đặt trên tường		Trọng tải	MỘT	B	C
Trọng tải	P64-C3-S	20kg	300	150	320
		30kg	250	100	180
		40kg	170	70	160
		50kg	120	50	150
	P64-C5-P	30kg	320	130	300
		40kg	230	100	250
		50kg	180	90	200
		60kg	140	70	150

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	816
Nghị sĩ	816
ÔNG	670

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Mối quan hệ giữa tốc độ và gia tốc

P64-C3-S

Vận tốc (m/s) Gia tốc (G) Tải trọng (Kg)	1m/s	1,5 m/s	2m/s	2,5 m/s	3m/s	3,5 m/s
20	2	2	2	1,5	1	0,5
30	1.6	1.6	1,5	1	0,6	0,3
40	1.2	1.2	1.1	0,8	0,5	0,3
50	1	1	0,9	0,6	0,4	0,2

P64-C5-P

Vận tốc (m/s) Gia tốc (G) Tải trọng (Kg)	1m/s	1,5 m/s	2m/s	2,5 m/s	3m/s	3,5 m/s
40	1.8	1.8	1.7	1,5	1.2	0,9
50	1,5	1.4	1.4	1.3	1	0,7
60	1.3	1.2	1.2	1	0,8	0,6
70	1.1	1.0	1.0	0,9	0,7	0,5

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Thông số kỹ thuật động cơ	Chiều rộng của thân (mm)	Chiều cao của thân (mm)	Độ lặp lại (mm)	Lực đẩy liên tục (N)	Lực đẩy cực đại (N)	lrms(A)	Tải trọng tối đa (kg)	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Robot động cơ tuyến tính	LPH12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0,003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0,003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
