Trọng lượng nhẹ và tuổi thọ cao

Chiều rộng thân máy: 60-200mm

Độ lặp lại: ±0,005/0,01mm

Tải trọng ngang: 150kg

Tải trọng thẳng đứng: 55kg

Tốc độ tối đa: 250mm/s

Phạm vi di chuyển: 800-2600mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Gia cố chắc chắn cho ghế trượt

Thân máy và thanh trượt được đúc liền khối, giúp khắc phục vấn đề độ cứng kém và giảm chiều rộng, làm cho không gian lắp đặt thiết bị nhỏ gọn hơn.

Dễ bảo trì

Cả hai phía của toàn bộ dòng sản phẩm đều có vòi phun dầu bên ngoài, có thể được đổ đầy dầu trực tiếp mà không cần nắp đậy. Thiết kế đai thép đặc biệt giúp giảm thiểu tình trạng tóc rối và có thể sử dụng trong môi trường phòng sạch.

Dễ lắp ráp, tiết kiệm thời gian và tiện lợi.

Có thể cố định từ trên xuống dưới hoặc từ dưới lên trên mà không cần tháo rời thanh thép.
Thêm giá đỡ bề mặt tham khảo lắp đặt ở bên hông thân. Có một lỗ chốt định vị ở đáy thân.

Độ bền tăng lên và độ mượt được cải thiện.

Nhờ sử dụng kết cấu thân bằng nhôm, độ bền của thân máy được tăng cường đáng kể. So với RMH5S/6S, ray thép được nhúng vào thân nhôm rồi mài nhẵn, nhờ đó cải thiện độ chính xác về chiều cao di chuyển và độ thẳng xuống dưới ± 0,02MM (so với RMH10/12).

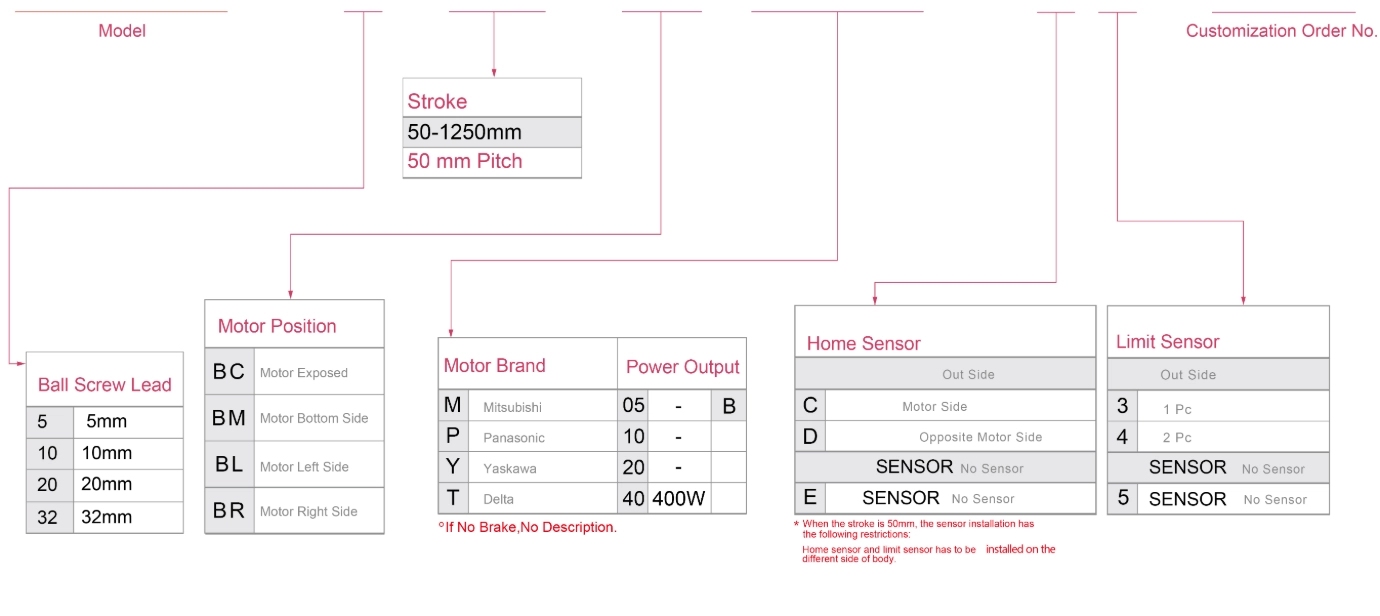

Phương thức đặt hàng

GRC12 - L5-100-BC-M40B - C4 -0001

Thông số kỹ thuật

Thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Bước ren vít bi (mm)		5	10	20	32
	Tốc độ tối đa (mm/s)		250	500	1000	1600
	Tải trọng tối đa	Theo phương ngang (kg)	50	30	18	5
		Theo phương thẳng đứng (kg)	12	8	3	-
	Lực đẩy định mức (N)		341	170	85	53
	Khoảng cách giữa các nhát bóp (mm)		Bước răng 100-1050mm/50mm
Các bộ phận	Công suất động cơ servo AC (W)		100W
	Đường kính vít me bi (mm)		C7Ø16
	Ray dẫn hướng tuyến tính độ cứng cao (mm)		W12XH7.5
	Khớp nối (mm)		8X10
	Cảm biến nhà	Ngoài	EE-SX672(NPN)
		Tích hợp sẵn	EE-SX674(NPN)

Bố trí cảm biến

Giá trị gia tốc và giảm tốc được đặt là 0,2 giây.

*Khi hành trình vượt quá 600mm, vít me bi sẽ bị lệch tâm. Chúng tôi khuyến nghị nên giảm tốc độ làm việc trong trường hợp này.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang		MỘT	B	C
Trưởng nhóm 2	12kg	1000	55	80
	18kg	750	35	50
	25kg	500	23	32
Lead5	10kg	550	53	70
	15kg	350	32	45
	20kg	250	22	31
Lead10	8kg	305	59	75
	10kg	240	45	57
	12kg	195	37	47

(Đơn vị: mm)

Lắp đặt trên tường		MỘT	B	C
Trưởng nhóm 2	12kg	80	55	1000
	18kg	50	35	750
	25kg	32	23	500
Lead5	10kg	72	52	550
	15kg	45	32	345
	20kg	31	22	250
Lead10	8kg	75	59	300
	10kg	58	45	240
	12kg	47	37	190

(Đơn vị: mm)

Lắp đặt theo chiều dọc		MỘT	C
Trưởng nhóm 2	4kg	200	200
	8kg	100	100
	-	-	-
Lead5	4kg	150	150
	8kg	75	75
	-	-	-
Lead10	2kg	260	260
	3,5kg	150	150
	-	-	-

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	79
Nghị sĩ	79
ÔNG	116

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Vít bi	GRC 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2,5	1000
		GRC 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
