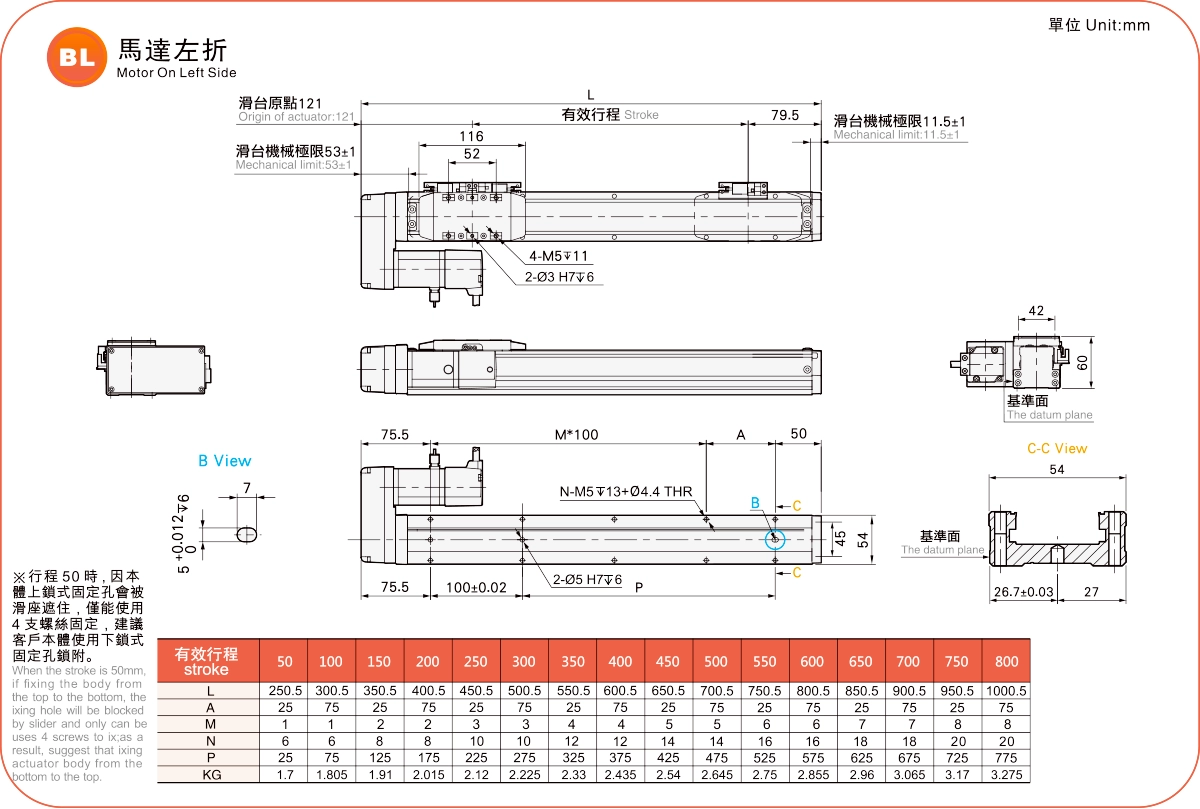

Vị trí hiện tại：Trang Chủ > Sản phẩm > Thiết bị truyền động trục vít bóng tiêu chuẩn > Dòng GRH > GRH5 > Động cơ bên trái

Nhẹ và tuổi thọ dài

Chiều rộng cơ thể: 54mm

Độ lặp lại: ± 0,01mm

Tải ngang: 30kg

Tải trọng dọc: 10kg

Tốc độ tối đa: 1000mm/s

Phạm vi hành trình: 50-800mm

Đặt khả năng tăng tốc và giảm tốc của động cơ thành 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không thể được áp dụng cho việc sử dụng cần trục ngược. Nếu bạn có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Gia cố cứng cáp cho ghế trượt

Thân và thanh trượt được hình thành liền khối, giúp cải thiện vấn đề độ cứng kém và giảm chiều rộng, giúp không gian lắp đặt thiết bị nhỏ hơn.

Bảo trì dễ dàng

Cả hai mặt của toàn bộ dòng sản phẩm đều có vòi phun dầu bên ngoài có thể đổ dầu trực tiếp mà không cần nắp. Thiết kế dây buộc bằng thép đặc biệt có thể giảm bớt lông và có thể sử dụng trong môi trường phòng sạch.

Lắp ráp, tiết kiệm thời gian và thuận tiện

Nó có thể được cố định từ trên xuống dưới hoặc từ dưới lên trên mà không cần tháo dải thép.
Thêm hỗ trợ bề mặt tham chiếu lắp đặt ở bên cạnh thân máy. Có một lỗ PIN định vị ở phía dưới thân máy.

Sức mạnh tăng lên và độ mịn được cải thiện

Do sử dụng kết cấu thân nhôm nên độ bền của thân xe được tăng lên đáng kể. So với RMH5S/6S, đường ray thép được gắn vào thân nhôm rồi được nối đất, do đó cải thiện độ chính xác của chiều cao và độ thẳng khi đi bộ xuống dưới ± 0,02MM (so với RMH10/12)

Phương thức đặt hàng

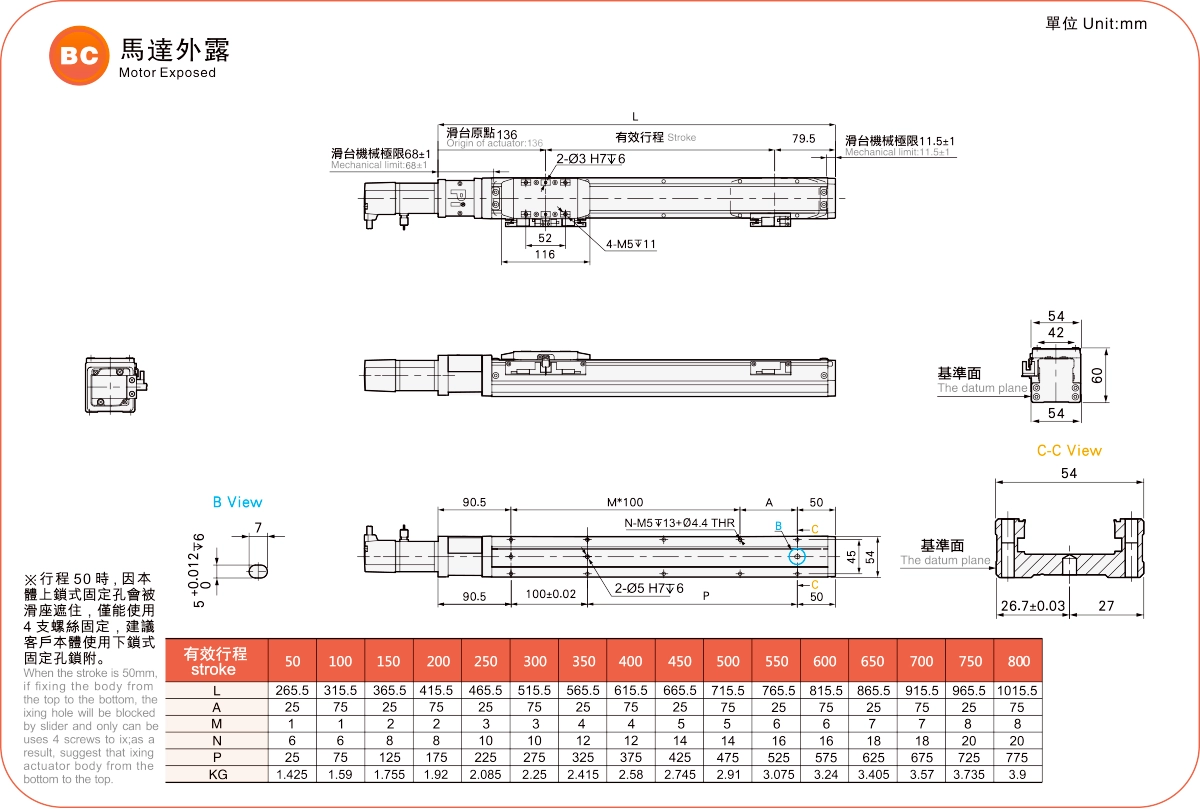

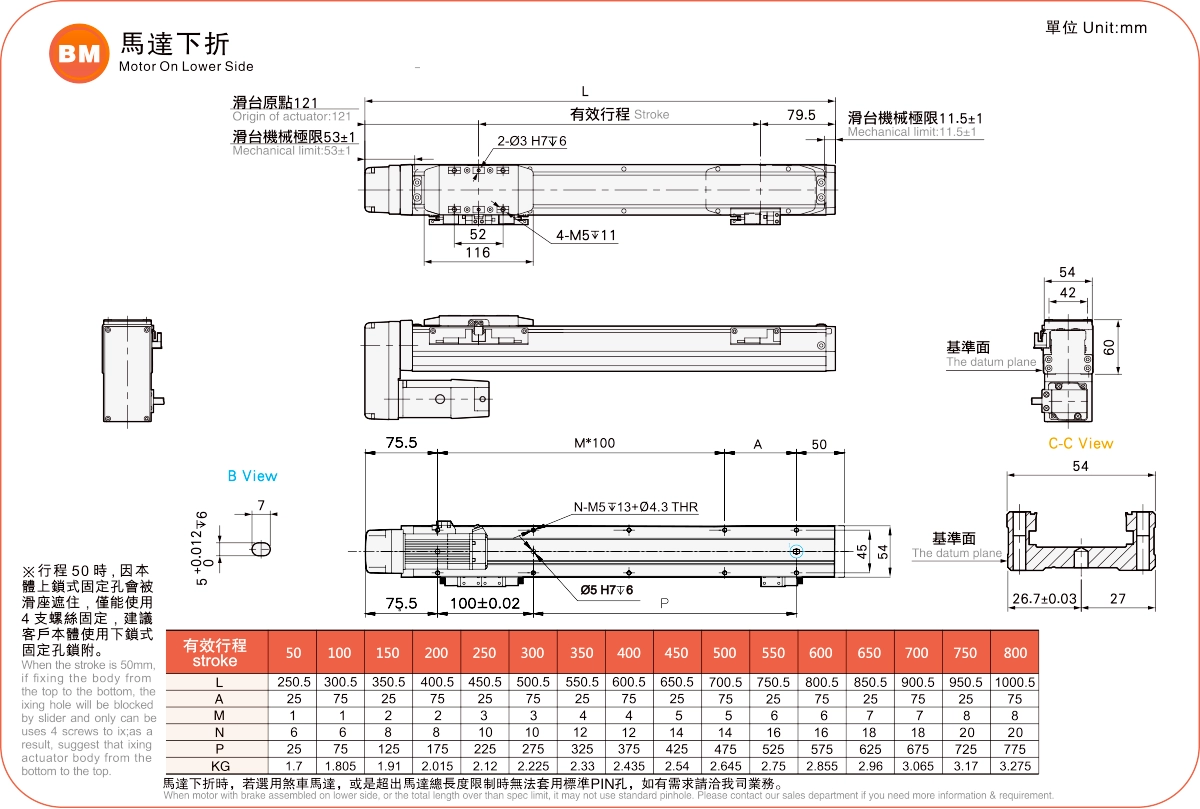

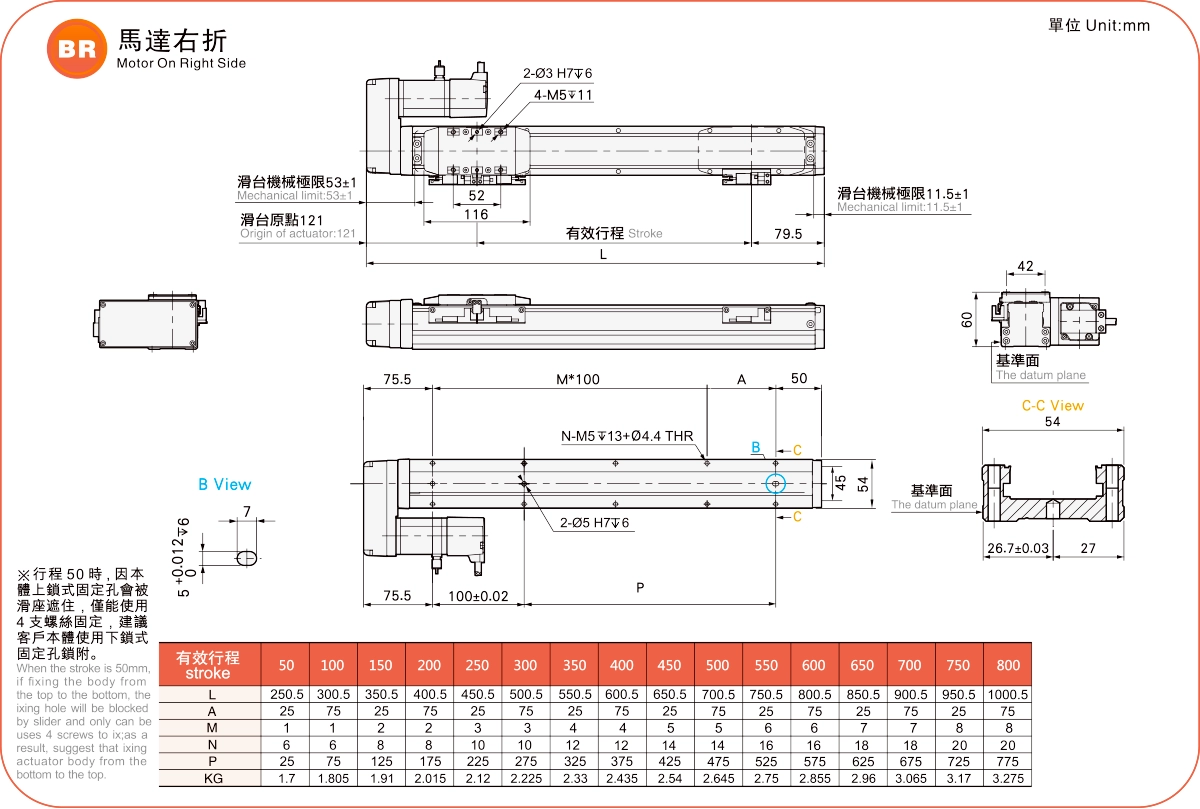

GRH5 - L5-100- BC- M10B - C4 - 0001

Đặc điểm kỹ thuật

thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Chì vít bóng (mm)		2	5	10	20
	Tốc độ tối đa (mm/s)		100	250	500	1000
	Tải trọng tối đa	Ngang (kg)	30	30	15	10
		Dọc (kg)	10	10	5	2,5
	Lực đẩy định mức (N)		854	341	170	85
	Khoảng cách hành trình (mm)		Khoảng cách 50-800mm/50mm
bộ phận	Công suất động cơ AC servo (W)		100
	Vít bi Ø (mm)		C7Ø12
	Khớp nối (mm)		7X8
	Cảm biến gia đình	Ngoài	EE-SX674(NPN)

Bố cục cảm biến

Giá trị tăng tốc và giảm tốc được đặt 0,2 giây.

*Khi hành trình lớn hơn 600mm, vít me bi sẽ bị hết lực. Chúng tôi khuyên bạn nên giảm tốc độ làm việc trong trường hợp này.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt ngang		MỘT	B	C
Chì2	10kg	900	100	135
	20kg	700	45	60
	30kg	550	25	35
Chì5	10kg	655	75	100
	20kg	440	32	45
	30kg	270	19	25
Chì10	5kg	600	145	185
	10kg	370	70	85
	15kg	250	42	52
Chì20	5kg	320	120	130
	8kg	220	70	00
	10kg	175	55	60

(Đơn vị: mm)

Lắp đặt tường		MỘT	B	C
Chì2	10kg	135	100	900
	20kg	60	45	700
	30kg	37	27	550
Chì5	10kg	100	75	650
	20kg	45	32	420
	30kg	25	19	260
Chì10	5kg	180	145	600
	10kg	85	68	370
	15kg	52	42	250
Chì20	5kg	130	120	320
	8kg	75	70	220
	10kg	60	55	170

(Đơn vị: mm)

Cài đặt dọc		MỘT	C
Chì2	6kg	180	180
	8kg	135	135
	10kg	110	110
Chì5	6kg	145	145
	8kg	110	110
	10kg	90	90
Chì10	1kg	800	800
	3kg	260	260
	5kg	155	155
Chì20	1kg	600	600
	2kg	300	300
	2,5kg	250	250

Thời điểm tải tĩnh

(Đơn vị: Nm)

CỦA TÔI	103
nghị sĩ	103
ÔNG	144

* Giá trị mô-men xoắn trong biểu đồ cho biết trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong các điều kiện quy định.

*Thông tin dữ liệu không dành cho mục đích sử dụng ngược với giá treo trần. Hãy liên hệ với chúng tôi để biết chi tiết nếu bạn muốn áp dụng cách sử dụng ngược gắn trần.

Chỉ số thông số kỹ thuật của thiết bị truyền động điện

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Thông số vít bóng		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Đường kính ngoài (mm)	Chì(mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
tiêu chuẩn	Vít bóng	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3,5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2,5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Tốc độ cao nhất dựa trên vòng/phút tối đa của động cơ servo (3000).

Thiết bị truyền động trục vít bóng dài

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Thông số vít bóng		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Đường kính ngoài (mm)	Chì(mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
tiêu chuẩn	Vít bóng	GRH 5 triệu	100W	54	±0,01	12	2	30	10	100
		GRH 8 triệu	200/400W	82	±0,01	16	5	50	15	250
		GRH 12 triệu	400W	120	±0,01	16	5	110	33	1600
