Vị trí hiện tại：Trang Chủ > Sản phẩm > Bộ truyền động đai tiêu chuẩn > Dòng GRP > GRP12M > Động cơ phía trên bên phải

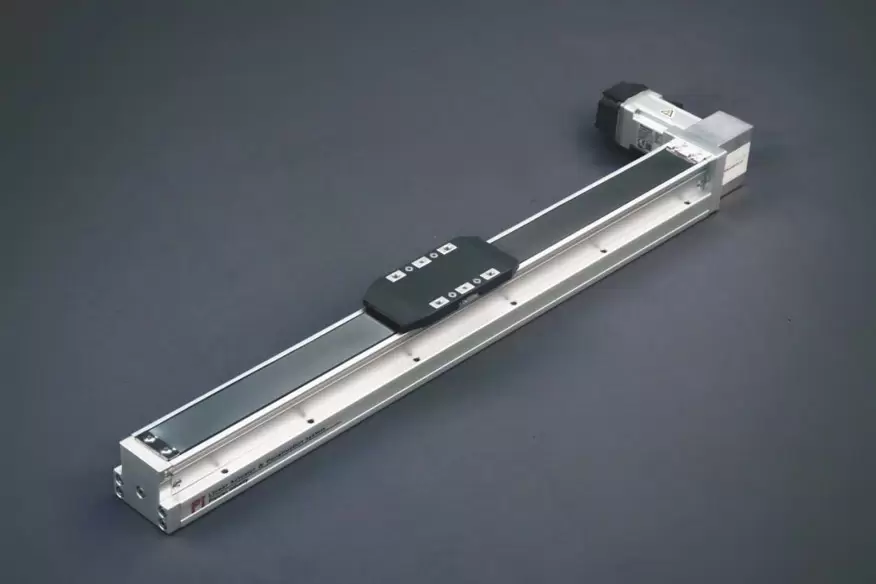

Trọng lượng nhẹ và tuổi thọ cao

Độ lặp lại: ±0,04mm

Tải trọng ngang: 25kg

Chì: 40mm

Tốc độ tối đa: 2000 mm/giây

Khoảng cách giữa các hành trình piston: 50-575mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Ray dẫn hướng bi nhúng độ chính xác cao

Độ căng dây đai có thể điều chỉnh và nhiều lựa chọn ghế trượt khác nhau.

Thân máy có độ cứng cao: Khám phá việc sử dụng cấu trúc ép đùn nhôm tích hợp và đạt được thiết kế cấu trúc có tỷ lệ độ cứng trên trọng lượng tốt nhất thông qua phân tích phần tử. Nắp trên chống xoắn: Với thiết kế chống xoắn đặc biệt, nắp trên không dễ bị xoắn hoặc biến dạng trong quá trình sử dụng đường dài.

Lựa chọn đa dạng

Có thể kết hợp với động cơ servo của nhiều thương hiệu khác nhau. Có nhiều vị trí lắp đặt động cơ theo nhiều hướng khác nhau để lựa chọn, giúp thiết kế máy linh hoạt hơn. Có thể lựa chọn loại dây đai phù hợp dựa trên kịch bản sử dụng.

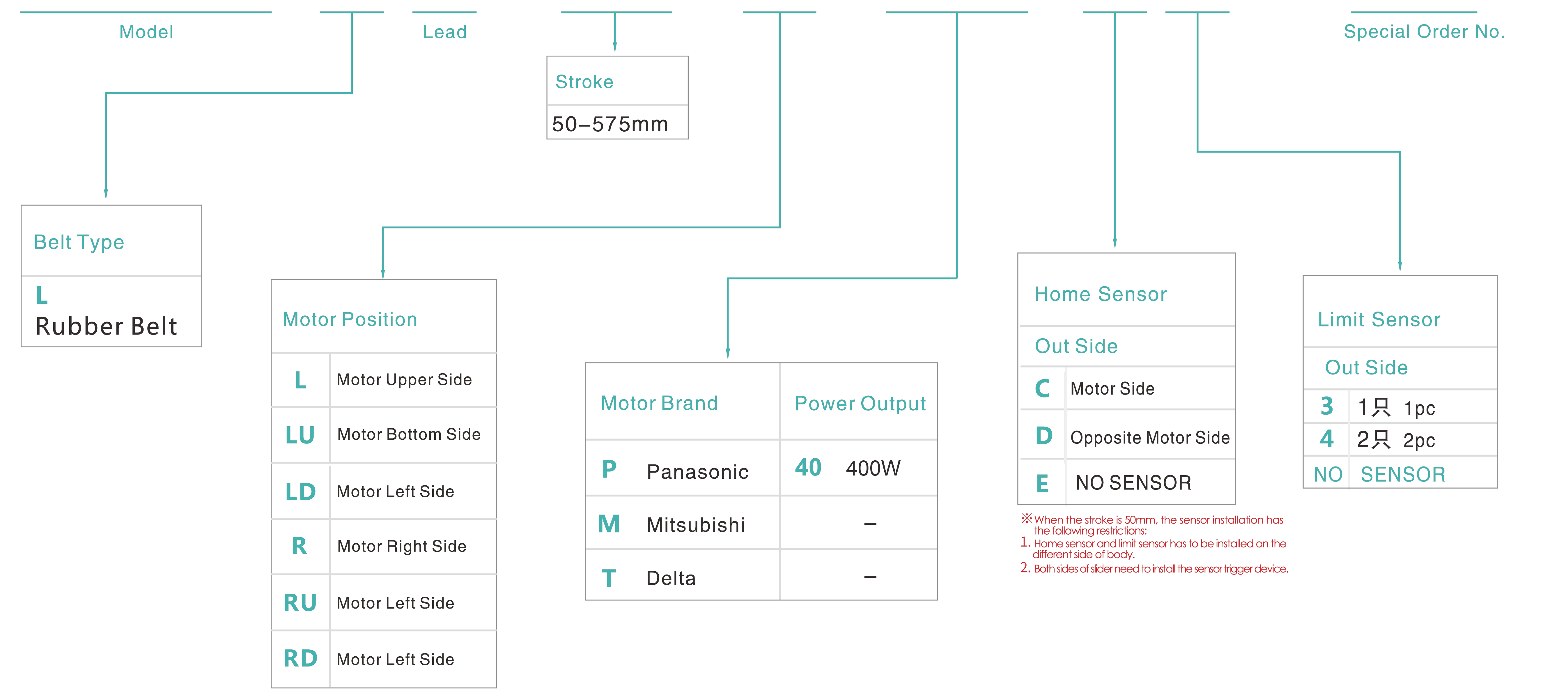

Phương thức đặt hàng

GRP12M - L40 -100 - LD -M40 -C4- 0001

Thông số kỹ thuật

Thông số kỹ thuật	Độ lặp lại (mm)		±0,04
	Chì (mm)		40
	Tốc độ tối đa (mm/s)		2000
	Tải trọng tối đa	Theo phương ngang (kg)	25 (Trình chiếu kép)
		Theo phương thẳng đứng (kg)	-
	Lực đẩy định mức (N)		185
	Khoảng cách giữa các nhát bóp (mm)		Bước răng 50-575mm/25mm
Các bộ phận	Công suất động cơ servo AC (W)		400W
	Chiều rộng bi (mm)		25
	Cảm biến nhà	Ngoài	EE-SX674(NPN)

Bố trí cảm biến

Giá trị gia tốc và giảm tốc được đặt là 0,4 giây.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang	MỘT	B	C
10kg	1885	735	564
20kg	900	340	265
25kg	703	303	206

(Đơn vị: mm)

Lắp đặt trên tường	MỘT	B	C
10kg	365	458	1280
20kg	299	383	1009
25kg	206	263	703

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	606
Nghị sĩ	606
ÔNG	1168

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Cơ chế giảm	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số đai		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Cơ chế giảm	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Chiều rộng đai (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Balt	GRP 5	KHÔNG	100W	54	±0,04	9	40	5	-	2000
		GRP 8	KHÔNG	200W	82	±0,04	15	48	15	-	2400
		GRP 12	Đúng	400W	120	±0,04	25	40	25	-	2000
		GRP 15	Đúng	400W	150	±0,04	30	40	45	-	2000

*1Tốc độ cao nhất dựa trên tốc độ quay tối đa của động cơ servo (3000 vòng/phút).

Bộ truyền động vít me bi hành trình dài

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Cơ chế giảm	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số đai		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Cơ chế giảm	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Chiều rộng đai (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Tiêu chuẩn	Balt	GRP 5M	KHÔNG	100W	54	±0,04	9	40	10	-	2000
		GRP 8M	KHÔNG	200W	82	±0,04	15	48	15	-	2400
		GRP12M	KHÔNG	400W	120	±0,04	25	40	25	-	2000
