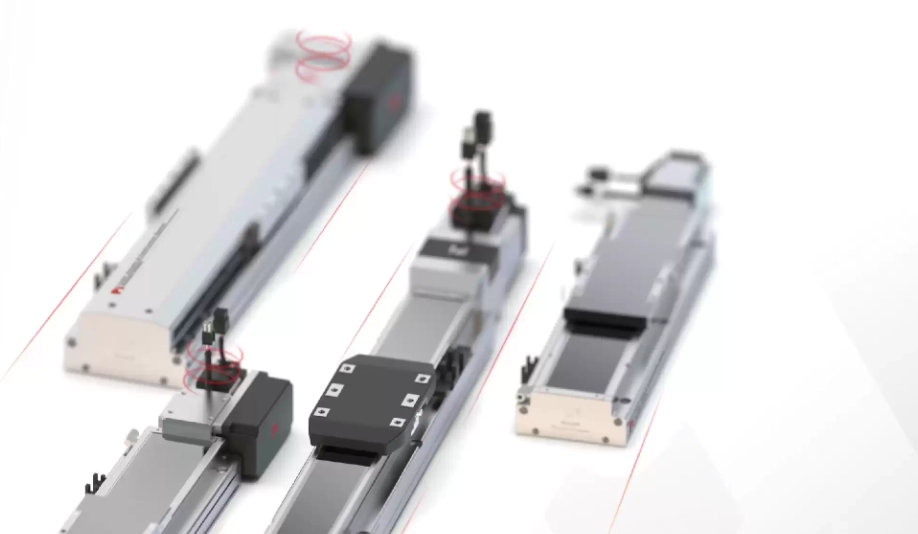

bảng trượt định vị chính xác Quy trình hiệu chuẩn thường xuyên: Các bước ứng dụng giao thoa kế Laser

Date: Jan 21 2026

Độ chính xác định vị (± 0,1μm đến ±10μm), độ chính xác định vị lặp lại và độ thẳng chuyển động của bàn trượt định vị chính xác sẽ suy giảm theo thời gian do hao mòn cơ học, biến dạng nhiệt hoặc lắp ráp lỏng lẻo. Hiệu chuẩn thường xuyên là phương tiện cốt lõi để đảm bảo hiệu suất của thiết bị. Giao thoa kế laser, với độ chính xác đo ở cấp độ nano (lên đến 0,1μm) và ưu điểm đo không tiếp xúc, đã trở thành "tiêu chuẩn vàng" để hiệu chuẩn bàn trượt. Bài viết này trình bày chi tiết về các bước ứng dụng tiêu chuẩn của giao thoa kế laser trong hiệu chuẩn bàn trượt từ năm khía cạnh: chuẩn bị trước hiệu chuẩn, lắp đặt và căn chỉnh giao thoa kế laser, quy trình đo đa thông số, xử lý và điều chỉnh dữ liệu cũng như xác minh và lưu trữ.

I. Chuẩn bị trước khi hiệu chuẩn: Xác nhận hiện trạng môi trường và thiết bị

Độ tin cậy của kết quả hiệu chuẩn phụ thuộc vào việc kiểm soát chặt chẽ điều kiện bên ngoài và cần phải hoàn thành trước các bước chuẩn bị sau:

1. Kiểm soát môi trường (Tiền đề cốt lõi

Giao thoa kế laser rất nhạy cảm với môi trường và cần được vận hành ở nhiệt độ không đổi, độ ẩm không đổi và môi trường có độ rung thấp.

• Nhiệt độ: Được kiểm soát ở 20±0,5oC (± 0,1oC cho các kịch bản chính xác), với mức dao động nhiệt độ ≤0,5oC/h (để tránh lỗi giãn nở nhiệt);

• Độ ẩm: 40% đến 60%RH (để ngăn chặn sự ngưng tụ hơi nước trên các linh kiện quang học hoặc khả năng hấp phụ tĩnh điện của bụi);

• Độ rung: Sử dụng bảng cách ly rung động chủ động/thụ động (gia tốc rung ≤50μm/s², tần số ≤100Hz) và được cách ly khỏi các nguồn rung như máy ép lỗ và dàn nóng của máy điều hòa không khí.

• Luồng khí: Đóng các cửa ra vào và cửa sổ để tránh sự di chuyển của con người làm xáo trộn đường quang bằng luồng khí (chùm tia laze dễ bị ảnh hưởng bởi sự thay đổi chỉ số khúc xạ của không khí).

2. Danh mục dụng cụ, vật liệu

Danh mục Mục sử dụng

Các công cụ đo cốt lõi cho thiết bị đo bao gồm máy chủ giao thoa kế laser (như Renishaw XL-80, Keysight 5530), nhóm gương đo độ thẳng và giao thoa kế góc, hỗ trợ đo định vị/độ thẳng/sai số góc

Các thành phần quang học, bao gồm bộ phản xạ tuyến tính (di chuyển cùng với bàn trượt), bộ tách chùm tia (tham chiếu cố định) và giá lắp đặt (cố định từ tính/cơ học), tạo thành đường quang để phản xạ/tách chùm tia laze

Dụng cụ phụ trợ: thước đo mức (độ chính xác 0,02mm/m), nhiệt kế (±0,1oC), cờ lê lực, vải không xơ, miếng bông cồn để hiệu chỉnh mức của bàn trượt, làm sạch các bộ phận quang học và siết chặt vít

Vệ sinh ray dẫn hướng/vít chì của bàn trượt (loại bỏ vết dầu và mảnh vụn kim loại), đồng thời kiểm tra độ bôi trơn (bổ sung dầu mỡ theo danh sách bảo dưỡng) để đảm bảo bàn trượt chuyển động êm ái và tránh tạp chất ảnh hưởng đến phép đo

3. Cài đặt bảng trượt và hệ thống điều khiển

• Phạm vi chuyển động: Xác nhận toàn bộ hành trình của bàn trượt (ví dụ: 0 đến 500mm), đặt các điểm đo là “điểm bắt đầu - điểm giữa – điểm kết thúc” và các điểm phân chia bằng nhau ở giữa (nên có ít nhất 5 điểm, chẳng hạn như 0, 125, 250, 375, 500mm);

• Kiểm soát tốc độ: Sử dụng tốc độ thấp để hiệu chỉnh (<0,1m/s) để tránh biến dạng ray dẫn hướng do lực quán tính;

• Chế độ hệ thống điều khiển: Chuyển sang "Vận hành điểm thủ công" hoặc "Thực thi chương trình một bước" để đảm bảo hướng dẫn vị trí chính xác và có thể kiểm soát được.

tôi. Lắp đặt và căn chỉnh giao thoa kế laser: Chìa khóa để tránh lỗi Abbe

Độ chính xác đo của giao thoa kế laser (đặc biệt là độ thẳng và sai số góc) phụ thuộc rất nhiều vào sự căn chỉnh của đường quang. Cốt lõi là loại bỏ "lỗi Abbe" (lỗi gây ra bởi sự không trùng khớp giữa trục đo và trục chuyển động).

Bước 1: Xác định trục đo và tham chiếu lắp đặt

• Trục đo: Chùm tia laser phải thẳng hàng chính xác với hướng chuyển động của bàn trượt (trạng thái lý tưởng). Nếu có Góc θ thì sai số dịch chuyển ΔL≈H×sinθ (H là chiều cao lắp đặt của gương phản xạ và θ là Góc).

• Mặt phẳng tham chiếu: Lấy mặt phẳng lắp đặt của đế bàn trượt làm tham chiếu và căn chỉnh nó với độ cao (độ cao 0,02mm/m) để đảm bảo hướng chuyển động của bàn trượt song song với mặt đất (tránh sai số bước do trọng lực).

Bước 2: Lắp đặt các linh kiện quang và căn chỉnh đường dẫn quang

Bộ chia chùm cố định

Lắp đặt bộ tách chùm tia ở đầu tham chiếu của hướng chuyển động của slide (chẳng hạn như mặt trước của đế) và cố định nó bằng giá đỡ từ tính để đảm bảo bề mặt gương vuông góc với chùm tia laser (có thể sử dụng hình vuông góc vuông để hiệu chuẩn phụ).

Điều chỉnh độ cao của bộ tách chùm sao cho chùm tia laser đi qua tâm của bề mặt gương (đánh dấu điểm trung tâm và nhắm bằng mục tiêu chéo).

(2) Lắp gương tuyến tính (đầu theo dõi)

Cố định tấm phản xạ trên khối trượt của bàn trượt thông qua giá đỡ, đảm bảo bề mặt gương song song với bề mặt gương của bộ tách chùm (hiệu chỉnh bằng chức năng căn chỉnh của máy chuẩn trực tự động hoặc giao thoa kế laser, có độ chồng điểm ≥90%).

Điểm mấu chốt: Quỹ đạo chuyển động của gương phản xạ phải đồng trục với chùm tia laser (điều này có thể được xác minh bằng "phương pháp chuyển động thử": di chuyển bàn trượt bằng tay và quan sát xem số đọc của giao thoa kế laser có thay đổi tuyến tính mà không nhảy hoặc lệch hay không).

(3) Biện pháp tối ưu hóa để tránh lỗi Abbe

• Thiết kế đồng trục: Chiều cao lắp đặt H của tấm phản xạ phải càng thấp càng tốt (chẳng hạn như sát mặt dưới của thanh trượt) để giảm số hạng H×sinθ;

• Bù lỗi: Nếu không thể đồng trục hoàn toàn, hãy nhập "Độ lệch Abbe" (H×sinθ) thông qua phần mềm giao thoa kế laser để tự động sửa lỗi (Góc θ đi kèm cần được đo trước).

Bước 3: Làm nóng sơ bộ hệ thống và hiệu chuẩn điểm 0

Giao thoa kế laser phải được làm nóng trước 30 phút sau khi khởi động (với các linh kiện điện tử ổn định), sau đó kết nối với máy tính và khởi động phần mềm đo (như Renishaw LaserXL).

• Thực hiện "hiệu chỉnh điểm 0": Di chuyển slide đến điểm bắt đầu (chẳng hạn như 0mm) và điều chỉnh số đọc giao thoa kế laser về 0 (đảm bảo phần mềm hiển thị "0,000mm").

III. Quy trình đo đa thông số: Độ chính xác định vị, độ thẳng và sai số góc

Việc hiệu chỉnh bảng trượt yêu cầu đo năm thông số cốt lõi: độ chính xác định vị, độ chính xác định vị lặp lại, độ thẳng, Góc nghiêng và Góc ngáp. Các bước thực hiện như sau:

1. Đo độ chính xác định vị và độ chính xác định vị lặp lại

Nguyên tắc: So sánh độ lệch giữa vị trí được hướng dẫn của bàn trượt và vị trí thực tế, đồng thời đánh giá các lỗi hệ thống (độ chính xác định vị) và các lỗi ngẫu nhiên (độ chính xác định vị lặp lại).

Các bước thao tác

• Đo lường một chiều

Đặt các điểm đo (chẳng hạn như 0, 100, 200, 300, 400, 500mm) và bảng trượt di chuyển một chiều từ điểm bắt đầu (0mm) đến điểm cuối, liên tiếp dừng ở các điểm mục tiêu.

2. Giao thoa kế laser ghi lại vị trí thực tế của từng điểm (ví dụ: lệnh là 100mm, nhưng vị trí thực tế là 99,8mm, có sai số -0,2μm).

Sau khi toàn bộ quá trình hoàn tất, hãy vẽ đường cong "vị trí lệnh - vị trí thực tế" (đường cong lỗi định vị).

• Đo hai chiều

Trượt di chuyển theo vòng lặp từ điểm bắt đầu đến điểm kết thúc rồi quay lại điểm bắt đầu (ví dụ: 0→500→0→500mm), với mỗi điểm được lặp lại ba lần.

2. Ghi lại sai số chuyển động tiến/lùi và tính “khoảng hở lùi” (chênh lệch giữa điểm cuối thuận và điểm bắt đầu lùi).

• Độ chính xác định vị lặp lại: Di ​​chuyển liên tục cùng một điểm mục tiêu (ví dụ 250mm) 5 lần và tính toán độ lệch tối đa (ví dụ ± 0,3μm).

2. Đo sai số độ thẳng

Nguyên tắc: Bằng cách sử dụng nhóm gương thẳng (bao gồm hai gương được sắp xếp theo chiều dọc), độ lệch của bàn trượt theo hướng lên xuống (hướng dọc) và trái và phải (hướng ngang) trong quá trình di chuyển được đo.

Các bước thao tác

Trong nhóm gương thẳng, thay một gương bằng “gương vuông” (hoặc sử dụng trực tiếp mô-đun giao thoa kế laser có chức năng đo độ thẳng);

Bàn trượt di chuyển trong toàn bộ hành trình của nó và giao thoa kế laser ghi lại các độ lệch theo hướng dọc (trục Y) và ngang (trục Z) tương ứng.

Phần mềm tạo ra "đường cong lỗi độ thẳng" để đánh giá độ lệch tối đa (chẳng hạn như ±2μm/500mm theo hướng thẳng đứng).

3. Đo sai số góc (Góc nghiêng, Góc ngáp)

Nguyên tắc: Bằng cách sử dụng giao thoa kế Góc (bao gồm lăng kính nêm), sai số quay của bàn trượt quanh trục X (Góc nghiêng) và trục Y (Góc ngáp) trong quá trình chuyển động của nó được đo.

Các bước thao tác

Cài đặt giao thoa kế góc (cố định trên thanh trượt của bàn trượt). Sau khi chùm tia laser được phản xạ bởi giao thoa kế Góc, Góc được tính toán thông qua sự thay đổi của vân giao thoa.

Bảng trượt di chuyển trong toàn bộ hành trình của nó và ghi lại những thay đổi về Góc bước (θx) và Góc lệch (θy) (chẳng hạn như Góc nghiêng ±0,5arcsec/500mm).

Nếu lỗi Góc vượt quá dung sai cho phép, cần phải điều chỉnh độ kín của các bu lông lắp đặt ray dẫn hướng (giảm ứng suất) hoặc thay thế các thanh trượt ray dẫn hướng bị mòn.

IV. Xử lý và điều chỉnh dữ liệu: Từ đường cong lỗi đến hiệu chỉnh cơ học

Phần mềm giao thoa kế laser (như Renishaw LaserXL, API Laser Calibrator) sẽ tự động tạo báo cáo lỗi. Cần xác định nguyên nhân cốt lõi của vấn đề và thực hiện các điều chỉnh kết hợp với dữ liệu.

Các chỉ số chính để xử lý dữ liệu

Tiêu chí đánh giá định nghĩa tham số (Ví dụ)

Sai số tối đa của toàn bộ hành trình đối với độ chính xác định vị (Tối đa-Tối thiểu) là ±1μm (cấp chính xác) và ±5μm (cấp công nghiệp).

Độ lệch chuẩn (σ) của nhiều chuyển động ở cùng một vị trí đối với độ chính xác định vị lặp lại là ≤0,5μm (cấp độ chính xác).

Độ lệch tối đa của sai số độ thẳng theo hướng dọc/ngang trong toàn bộ hành trình là 2μm/500mm

Sự khác biệt về lỗi định vị giữa chuyển động tiến và lùi của phản ứng ngược là 1μm

2. Các lỗi thường gặp và biện pháp điều chỉnh

Các loại lỗi, đặc điểm đường cong lỗi, biện pháp điều chỉnh

Lỗi định vị định kỳ biểu hiện dưới dạng sóng hình sin (chẳng hạn như sai số ±0,5μm cho mỗi 100 mm). Lỗi bước vít me: Nhập “bảng bù bước” vào hệ thống điều khiển (bù ngược dựa trên sai số đo được)

Sai số định vị tích lũy tăng tuyến tính khi hành trình tăng (ví dụ: sai số 0→500mm +2μm). Độ thẳng của ray dẫn hướng không đủ: Điều chỉnh độ phẳng của việc lắp đặt ray dẫn hướng hoặc mài mặt bên của ray dẫn hướng để khắc phục tình trạng mài mòn cục bộ

Đường cong lỗi góc Độ lệch góc hiển thị xu hướng đi lên (chẳng hạn như bước 0→500mm +1arcsec). Lực tải trước của thanh trượt không đồng đều: Nới lỏng các bu lông cố định thanh trượt và siết chặt lại cho đều (hoặc điều chỉnh độ dày của gioăng tải trước).

Nếu phản ứng ngược quá lớn và chênh lệch giữa điểm cuối phía trước và điểm bắt đầu phía sau lớn hơn 1μm, hãy điều chỉnh bu lông nắp đai ốc (tăng tải trước) hoặc thay đai ốc vít me bị mòn

3. Bù các thông số hệ thống điều khiển

Nếu việc điều chỉnh cơ học không thể loại bỏ hoàn toàn các lỗi (như lỗi bước vít me) thì cần đưa vào bảng bù lỗi vào hệ thống điều khiển bàn trượt (như PLC, bộ điều khiển chuyển động):

• Bù cao độ: Dựa trên sai số định vị được đo bằng giao thoa kế laser, nhập giá trị bù tại mỗi điểm đo (ví dụ: nếu sai số tại điểm 100mm là -0,2μm thì mức bù là +0,2μm).

• Bù phản ứng dữ dội: Đặt "giá trị phản ứng ngược" (chẳng hạn như 0,5μm) trong bộ điều khiển và mức bù sẽ tự động được áp dụng khi di chuyển.

V. Xác minh và lưu trữ: Đảm bảo tính hợp lệ của hiệu chuẩn

1. Kiểm tra lại và xác minh

Sau khi điều chỉnh, tất cả các thông số được phát hiện lại bằng giao thoa kế laser theo quy trình đo ban đầu để xác nhận rằng sai số đã giảm xuống phạm vi đủ tiêu chuẩn (chẳng hạn như độ chính xác định vị ≤±1μm).

2. Hồ sơ và báo cáo

Thiết lập "Tệp hiệu chỉnh bảng trượt", bao gồm:

• Các thông số môi trường: nhiệt độ, độ ẩm, giá trị rung động (có số đo từ dụng cụ đo kèm theo);

• Dữ liệu đo: Báo cáo lỗi đường cong định vị, độ thẳng/Góc (lưu trữ ảnh chụp màn hình);

• Hồ sơ điều chỉnh: Các bộ phận điều chỉnh cơ khí (như mô men xoắn của bu lông ray dẫn hướng, tải trước của vít me), giá trị bù của hệ thống điều khiển;

• Kết luận: Kết quả hiệu chuẩn (đạt tiêu chuẩn/không đủ tiêu chuẩn), ngày hiệu chuẩn tiếp theo (khuyến cáo hiệu chuẩn các tiêu bản chính xác sau mỗi 3 đến 6 tháng, và các tiêu chuẩn công nghiệp 12 tháng một lần).

Vi. Biện pháp phòng ngừa: Tránh năm hiểu lầm lớn về hiệu chuẩn

1. Bỏ qua kiểm soát môi trường: Việc hiệu chuẩn không được thực hiện trong môi trường nhiệt độ không đổi, dẫn đến lỗi giãn nở nhiệt (ví dụ: khi nhiệt độ thay đổi 1oC, sai số hành trình 500mm là khoảng 5,6μm);

2. Đường quang không thẳng hàng: Chóa phản xạ không đồng trục với chùm tia laze, gây ra sai số Abbe (ví dụ: H=50mm, θ=0,01°, sai số ≈8,7μm);

3. Điểm đo không đủ: Chỉ đo điểm bắt đầu/điểm kết thúc và bỏ qua các lỗi định kỳ tại các điểm trung gian (chẳng hạn như độ mòn cục bộ của vít me).

4. Chỉ đo mà không điều chỉnh: Sau khi phát hiện sai sót, chỉ ghi mà không điều chỉnh dẫn đến độ chính xác của bảng trượt liên tục bị suy giảm.

5. Không tiến hành đo ngược: Bỏ qua khe hở ngược dẫn đến độ chính xác định vị hai chiều không nhất quán (chẳng hạn như căn chỉnh sai đường tiến và lùi của máy khắc).

Bản tóm tắt

Cốt lõi của bàn trượt định vị chính xác để hiệu chuẩn giao thoa kế laser là "kiểm soát môi trường nghiêm ngặt, căn chỉnh đường quang chính xác, đo đa thông số và điều chỉnh dựa trên dữ liệu". Thông qua các quy trình được tiêu chuẩn hóa, độ chính xác định vị của bàn trượt có thể được ổn định trong phạm vi ± 1μm và tuổi thọ của nó có thể được kéo dài hơn 30%. Hãy nhớ: Hiệu chuẩn không phải là "nhiệm vụ một lần", mà là một quá trình liên tục "bảo trì thường xuyên + truy xuất nguồn gốc dữ liệu". Kế hoạch hiệu chuẩn phải được điều chỉnh linh hoạt kết hợp với tần suất sử dụng của bảng trượt (ví dụ: chu trình hiệu chuẩn sẽ được rút ngắn nếu hoạt động trong 24 giờ).
