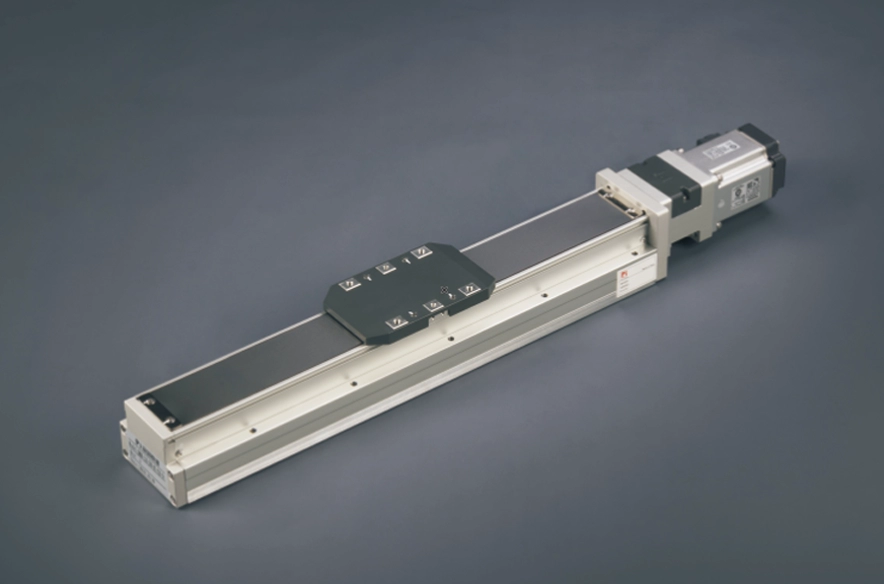

Nhẹ và tuổi thọ dài

Độ lặp lại: ± 0,01mm

Tải ngang: 25kg

Tải trọng dọc: 8kg

Tốc độ tối đa: 100mm/s

Lực đẩy định mức(N):424

Giá trị tăng tốc và giảm tốc được đặt 0,2 giây.

Khi hành trình lớn hơn 600mm, vít me bi sẽ bị hết lực.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Gia cố cứng cáp cho ghế trượt

Thân và thanh trượt được hình thành liền khối, giúp cải thiện vấn đề độ cứng kém và giảm chiều rộng, giúp không gian lắp đặt thiết bị nhỏ hơn.

Bảo trì dễ dàng

Cả hai mặt của toàn bộ dòng sản phẩm đều có vòi phun dầu bên ngoài có thể đổ dầu trực tiếp mà không cần nắp. Thiết kế dây buộc bằng thép đặc biệt có thể giảm bớt lông và có thể sử dụng trong môi trường phòng sạch.

Lắp ráp, tiết kiệm thời gian và thuận tiện

Nó có thể được cố định từ trên xuống dưới hoặc từ dưới lên trên mà không cần tháo dải thép.
Thêm hỗ trợ bề mặt tham chiếu lắp đặt ở bên cạnh thân máy. Có một lỗ PIN định vị ở phía dưới thân máy.

Sức mạnh tăng lên và độ mịn được cải thiện

Do sử dụng kết cấu thân nhôm nên độ bền của thân xe được tăng lên đáng kể. So với RMH5S/6S, đường ray thép được gắn vào thân nhôm rồi được nối đất, do đó cải thiện độ chính xác của chiều cao và độ thẳng khi đi bộ xuống dưới ± 0,02MM (so với RMH10/12)

Phương thức đặt hàng

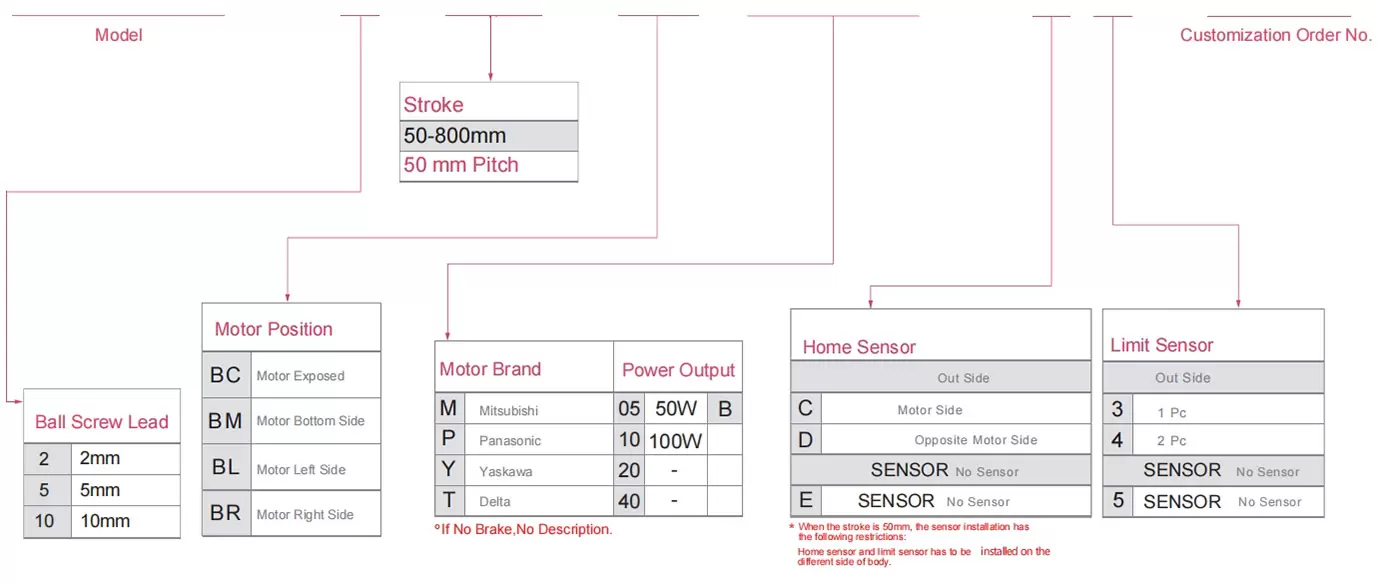

GRH4 - L2 -100- BC- M05B - C4 - 0001

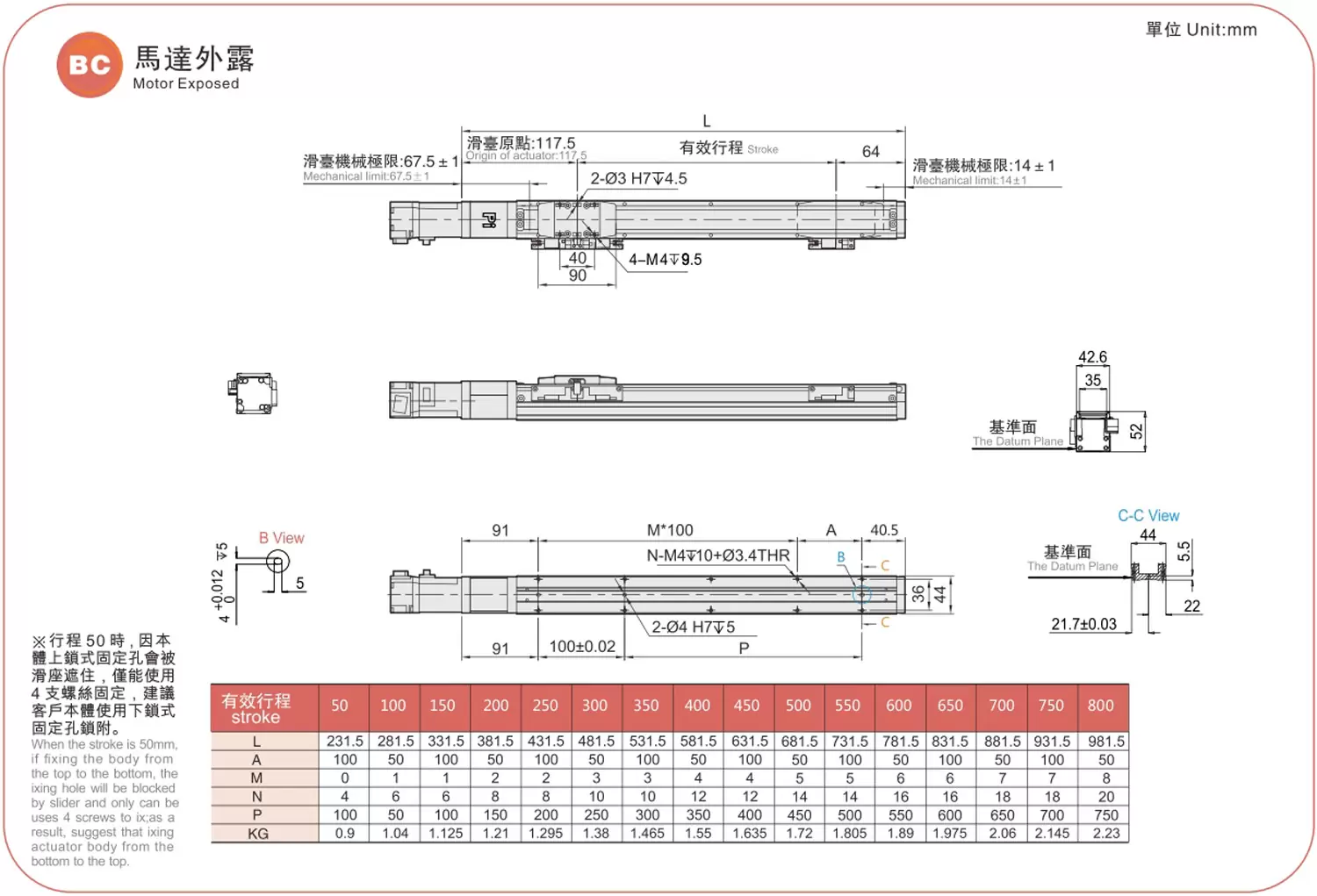

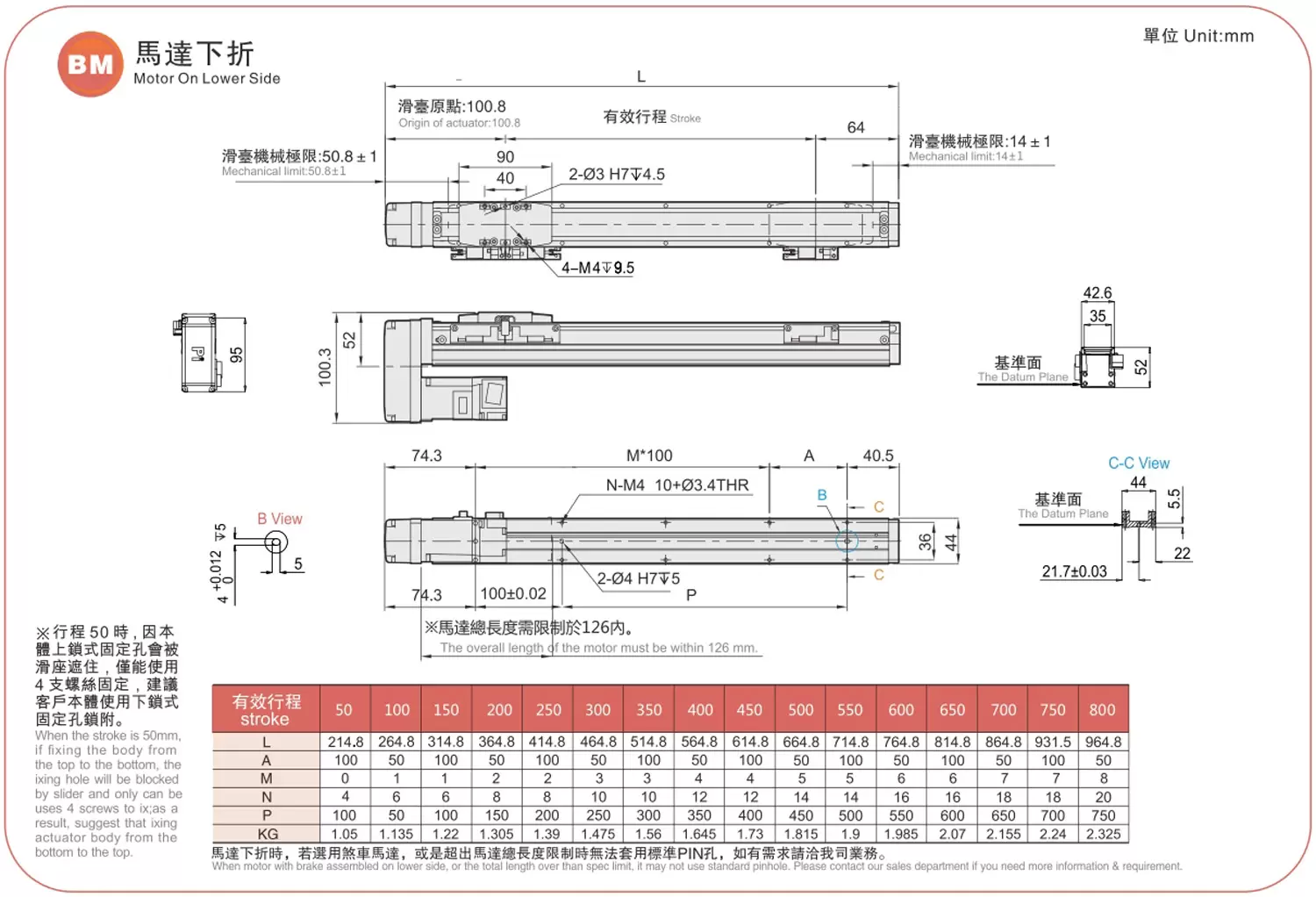

Đặc điểm kỹ thuật

thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Chì (mm)		2	5	10
	Tốc độ tối đa (mm/s)		100	250	500
	Tải trọng tối đa	Ngang (kg)	25	20	12
		Dọc (kg)	8	8/5	2/3.5
	Lực đẩy định mức (N)		424	141	71
	Khoảng cách hành trình (mm)		Khoảng cách 50-800mm/50mm
bộ phận	Công suất động cơ AC servo (W)		50/100W
	Vít bi Ø (mm)		C7Ø10
	Khớp nối (mm)		7X8
	Cảm biến gia đình	Ngoài	EE-SX674(NPN)

Bố cục cảm biến

Giá trị tăng tốc và giảm tốc được đặt 0,2 giây.

*Khi hành trình lớn hơn 600mm, vít me bi sẽ bị hết lực. Chúng tôi khuyên bạn nên giảm tốc độ làm việc trong trường hợp này.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt ngang		MỘT	B	C
Chì2	12kg	1000	55	80
	18kg	750	35	50
	25kg	500	23	32
Chì5	10kg	550	53	70
	15kg	350	32	45
	20kg	250	22	31
Chì10	8kg	305	59	75
	10kg	240	45	57
	12kg	195	37	47

(Đơn vị: mm)

Lắp đặt tường		MỘT	B	C
Chì2	12kg	80	55	1000
	18kg	50	35	750
	25kg	32	23	500
Chì5	10kg	72	52	550
	15kg	45	32	345
	20kg	31	22	250
Chì10	8kg	75	59	300
	10kg	58	45	240
	12kg	47	37	190

(Đơn vị: mm)

Cài đặt dọc		MỘT	C
Chì2	4kg	200	200
	8kg	100	100
	-	-	-
Chì5	4kg	150	150
	8kg	75	75
	-	-	-
Chì10	2kg	260	260
	3,5kg	150	150
	-	-	-

Thời điểm tải tĩnh

(Đơn vị: Nm)

CỦA TÔI	79
nghị sĩ	79
ÔNG	116

* Giá trị mô-men xoắn trong biểu đồ cho biết trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong các điều kiện quy định.

*Thông tin dữ liệu không dành cho mục đích sử dụng ngược với giá treo trần. Hãy liên hệ với chúng tôi để biết chi tiết nếu bạn muốn áp dụng cách sử dụng ngược gắn trần.

Chỉ số thông số kỹ thuật của thiết bị truyền động điện

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Thông số vít bóng		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Đường kính ngoài (mm)	Chì(mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
tiêu chuẩn	Vít bóng	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3,5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2,5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Tốc độ cao nhất dựa trên vòng/phút tối đa của động cơ servo (3000).

Thiết bị truyền động trục vít bóng dài

Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Thông số vít bóng		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ điều khiển	Đặc điểm kỹ thuật mô hình	Đầu ra động cơ (w)	Chiều rộng (mm)	Độ lặp lại (mm)	Đường kính ngoài (mm)	Chì(mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
tiêu chuẩn	Vít bóng	GRH 5 triệu	100W	54	±0,01	12	2	30	10	100
		GRH 8 triệu	200/400W	82	±0,01	16	5	50	15	250
		GRH 12 triệu	400W	120	±0,01	16	5	110	33	1600
