Vị trí hiện tại：Trang Chủ > Sản phẩm > Bộ truyền động vít me bi tiêu chuẩn > Dòng GSH > GSH17 > Động cơ bị lộ

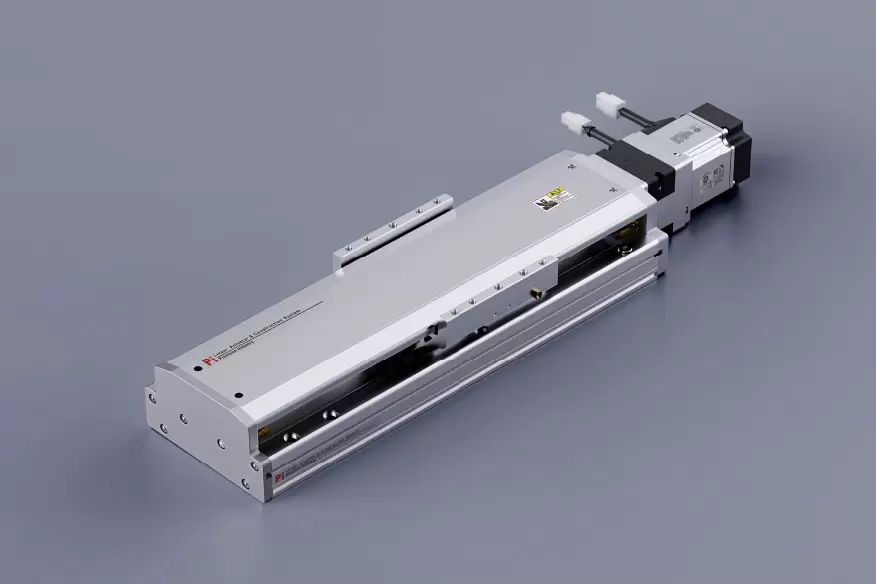

Trọng lượng nhẹ và tuổi thọ cao

Chiều rộng thân máy: 170-90mm

Độ lặp lại: ±0,005/0,01mm

Tải trọng ngang: 120kg

Tải trọng thẳng đứng: 50kg

Tốc độ tối đa: 2000 mm/giây

Phạm vi di chuyển: 100-1250mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Thiết kế bốn cột hình cầu - cải thiện độ chính xác

Không có khe hở, nó có thể di chuyển nhẹ nhàng và dễ dàng vào "rãnh hình cung tròn", giúp dễ dàng duy trì độ chính xác cao trong thời gian dài.
Thanh trượt bên trong có thể đạt được tải trọng định mức như nhau theo cả bốn hướng và có thể được sử dụng theo bất kỳ hướng nào.
Độ cứng cao, độ chính xác cao, ma sát thấp, khả năng chịu tải chuyển động tốc độ cao, tuổi thọ cao.

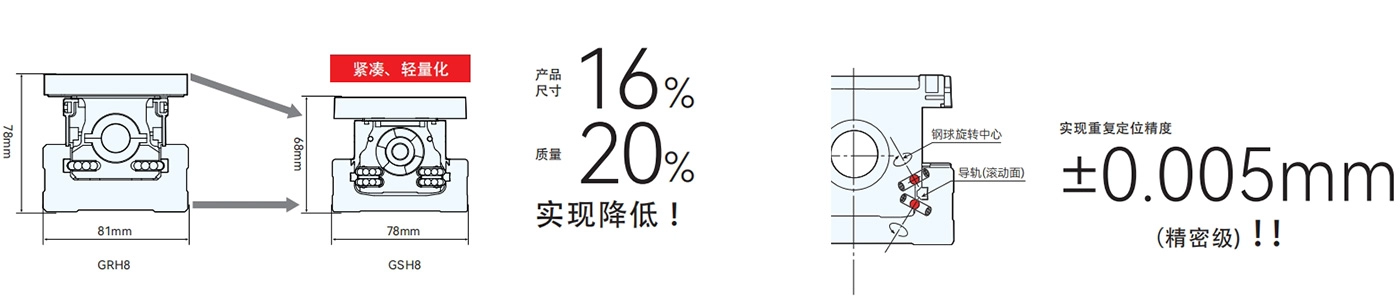

Cấu trúc nhỏ gọn hơn

So với các sản phẩm truyền thống, kích thước sản phẩm đã được thu nhỏ. Sản phẩm dễ dàng lắp ráp vào thiết bị và cũng góp phần vào việc thu nhỏ kích thước của chính thiết bị đó.

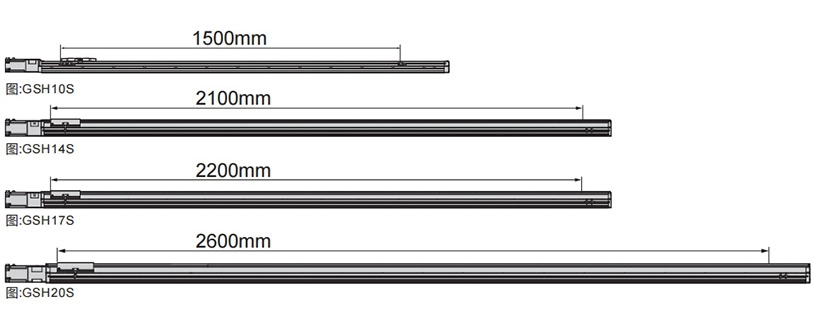

Hành trình dài

Bàn trượt nhúng bốn cột sử dụng vít me bi, có phạm vi di chuyển lên đến 3000mm và tốc độ tối đa 2200mm/s.

Có thể lắp đặt theo chiều dọc

Tất cả các dòng sản phẩm đều có thể lắp đặt theo chiều dọc.

Bảo trì đơn giản - chi phí cực thấp

Toàn bộ dòng sản phẩm này có thể được bôi trơn từ bên ngoài mà không cần tháo nắp. Sản phẩm được trang bị hệ thống chứa dầu tự bôi trơn với thiết kế cấu trúc đai thép đặc biệt.

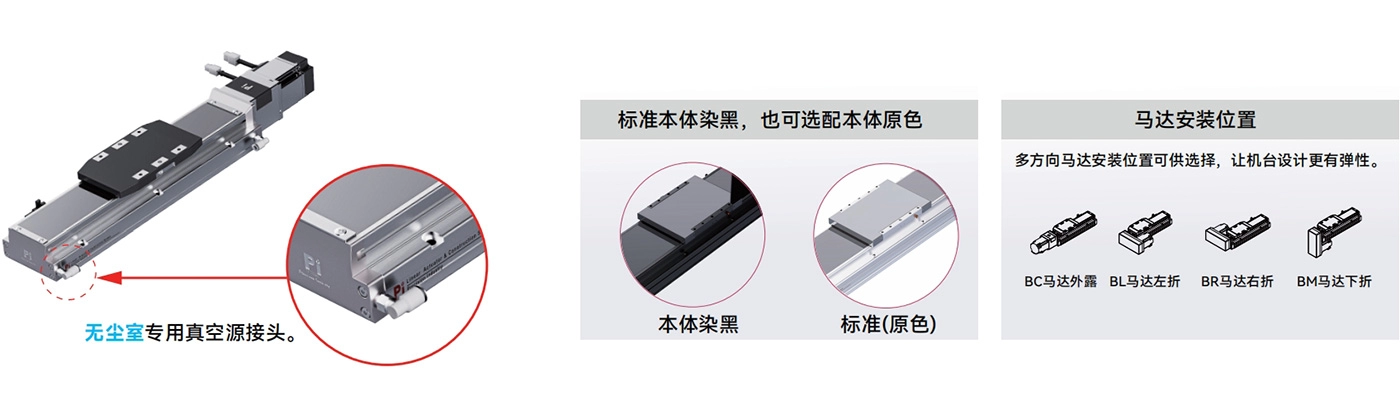

Phong cách hoàn chỉnh - nhiều ưu điểm

Với lớp bảo vệ bằng đai thép, nó có thể ngăn các vật lạ rơi trực tiếp vào bàn trượt, giảm thiểu lượng bụi phát sinh; nó có thể được sử dụng trong môi trường phòng sạch và có thể được trang bị động cơ từ các nhà sản xuất khác nhau với các phương pháp lắp đặt khác nhau.

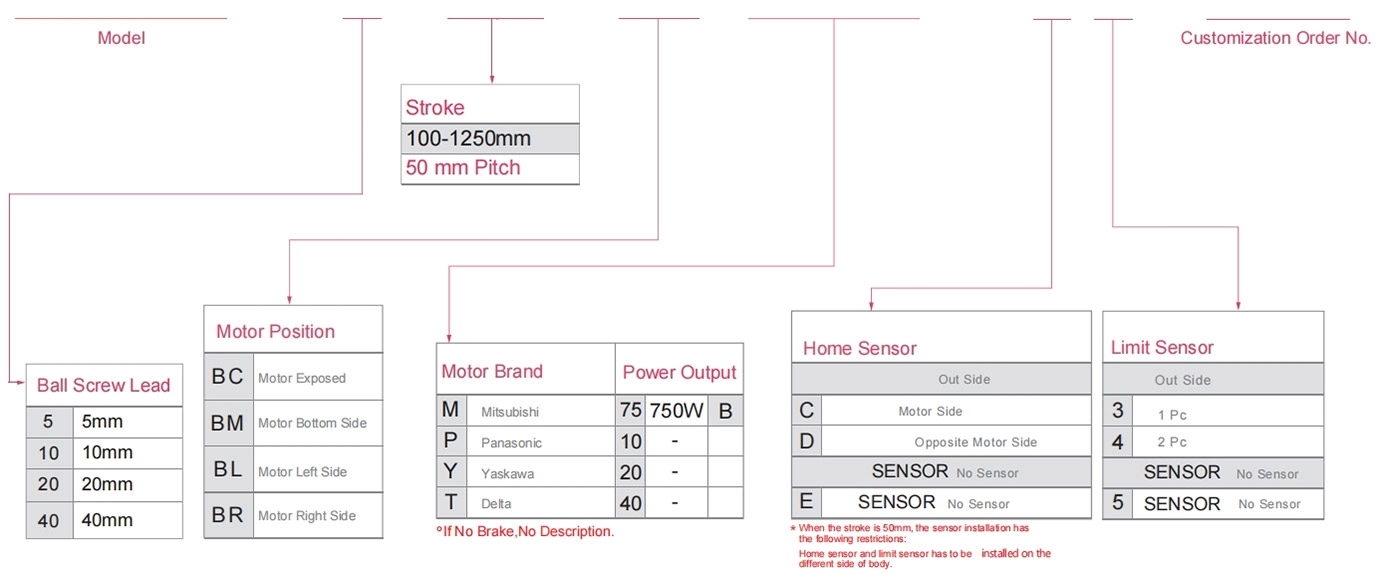

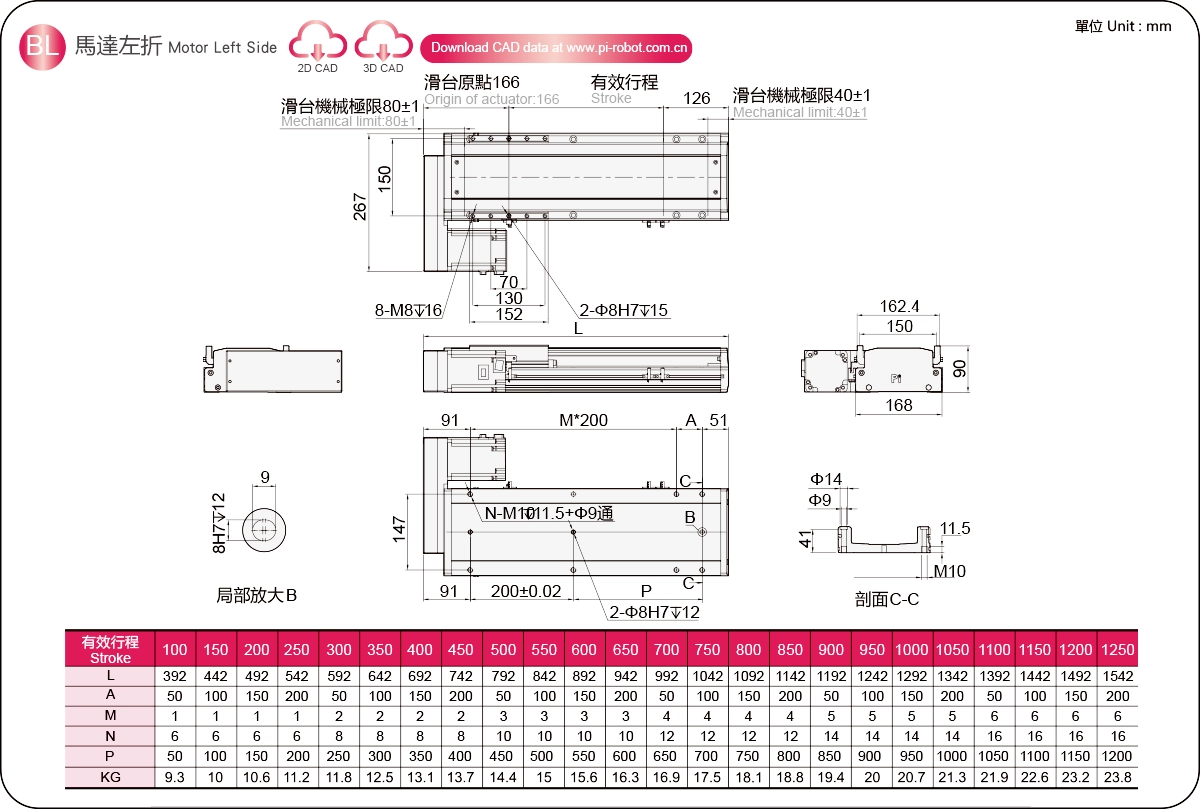

Phương thức đặt hàng

GSH17 - L5-100-BC-M75B - C4 -0001

Thông số kỹ thuật

Thông số kỹ thuật	Độ lặp lại (mm)		±0,005/0,01
	Bước ren vít bi (mm)		5	10	20	40
	Tốc độ tối đa (mm/s) ※1		250	500	1000	2000
	Tải trọng tối đa	Theo phương ngang (kg)	120	110	75	35
		Theo phương thẳng đứng (kg)	50	40	25	10
	Lực đẩy định mức (N)		2563	1281	640	320
	Bước ren (mm) ※2		Bước răng 100-1250mm/50mm
Các bộ phận	Công suất động cơ servo AC (W)		750
	Đường kính vít me bi (mm)		C7Ø20
	Thanh dẫn hướng tuyến tính độ cứng cao (mm)		Bộ truyền động vít me bi
	Khớp nối (mm)		12X19
	Cảm biến nhà	Ngoài	EE-SX672(NPN)
		Tích hợp sẵn	EE-SX674(NPN)

Bố trí cảm biến

※1 Giá trị gia tốc và giảm tốc được đặt là 0,2 giây.

※2 Khi hành trình vượt quá 600mm, vít me bi sẽ bị lệch tâm. Chúng tôi khuyến nghị nên giảm tốc độ làm việc trong trường hợp này. Vui lòng tham khảo P85 để biết thêm chi tiết.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang		MỘT	B	C
Lead5	70kg	600	180	241
	90kg	400	138	208
	120kg	200	94	156
Lead10	65kg	600	168	234
	85kg	500	126	169
	110kg	400	90	143
Lead20	35kg	500	240	306
	55kg	400	126	195
	75kg	300	90	137
Lead40	15kg	400	294	384
	22kg	300	168	247
	-	-	-	-

(Đơn vị: mm)

Lắp đặt trên tường		MỘT	B	C
Lead5	70kg	600	221	174
	90kg	400	176	132
	120kg	200	143	97
Lead10	60kg	600	260	180
	80kg	500	176	132
	110kg	400	143	90
Lead20	30kg	500	368	306
	50kg	400	208	168
	75kg	300	169	90
Lead40	12kg	400	494	384
	22kg	300	247	174
	-	-	-	-

(Đơn vị: mm)

Lắp đặt theo chiều dọc		MỘT	C
Lead5	20kg	480	480
	30kg	320	320
	50kg	180	180
Lead10	15kg	500	500
	25kg	350	350
	40kg	200	200
Lead20	10kg	450	450
	25kg	250	250
	-	-	-
Lead40	4kg	850	850
	10kg	320	320
	-	-	-

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	728
Nghị sĩ	728
ÔNG	1876

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Chiều cao của cơ thể (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
							Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng
							Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng
Tiêu chuẩn	Vít bi	GSH6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

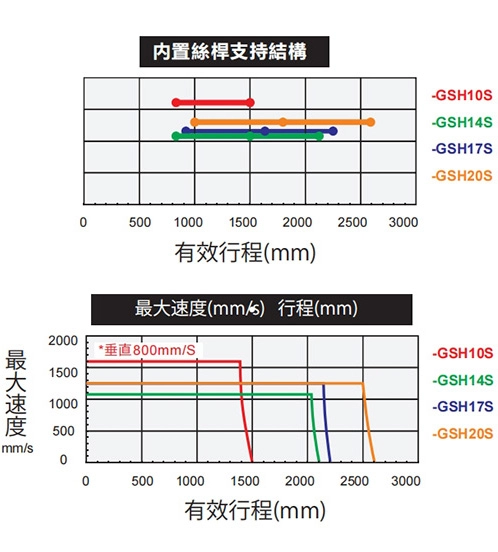

Dòng sản phẩm hành trình cực dài

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Chiều cao của cơ thể (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
							Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng
							Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng
Tiêu chuẩn	Vít bi	GSH10S	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
