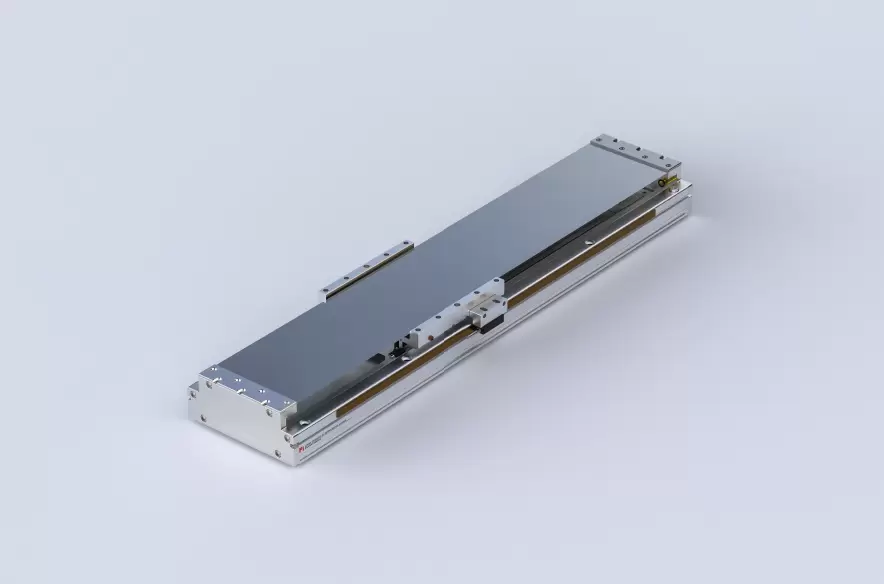

SẢN PHẨM
Chiều rộng thân máy: 178-76mm

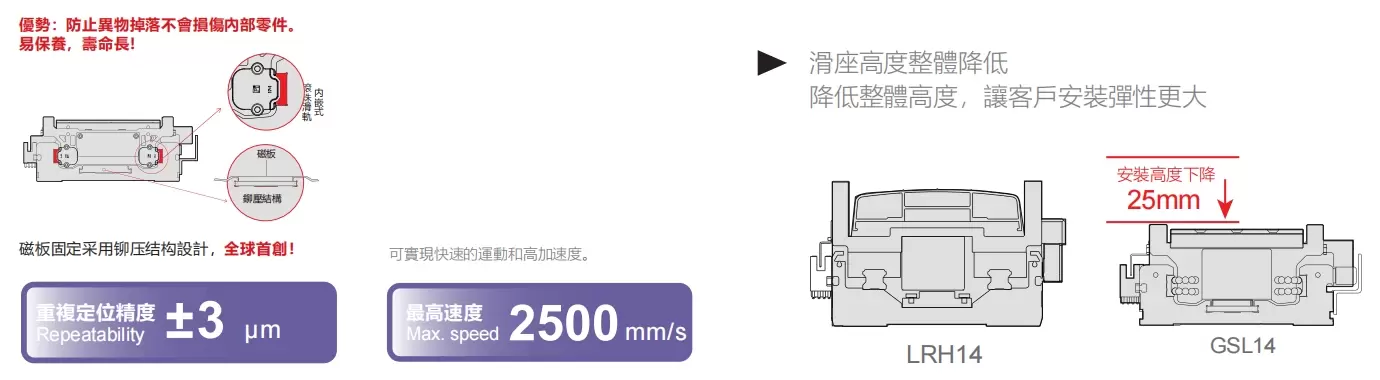

Độ lặp lại: ±0,003mm
Tải trọng P64-C1: 23kg
Tải trọng P64-C3: 70kg
Tốc độ tối đa: 2500 mm/giây

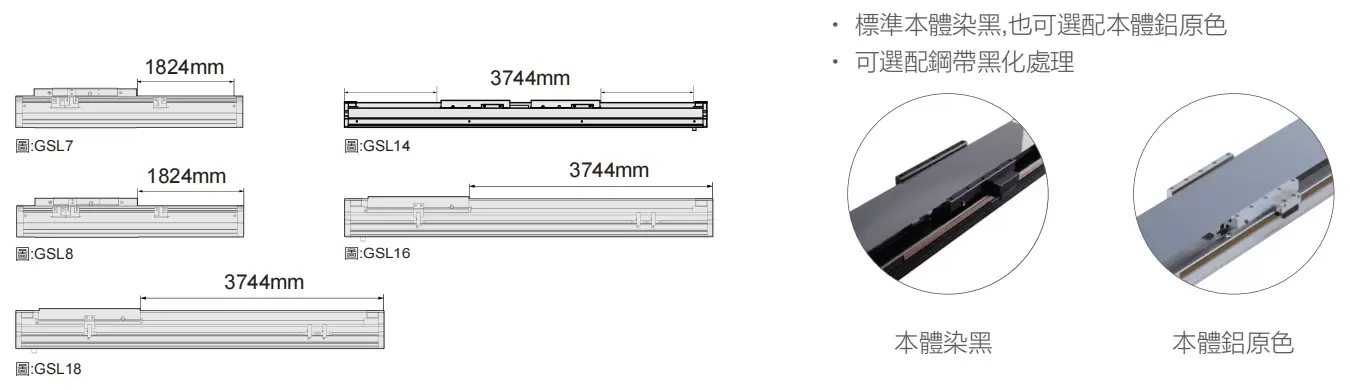

Phạm vi điều chỉnh: 96-3744mm
| Thư mục | Thông số kỹ thuật vòng dây | P88-C1 | P88-C3 |
| Thông số kỹ thuật | Độ lặp lại (mm) | ±0,003 | |
| Tải trọng tối đa (kg) | 23 | 70 | |
| Tốc độ tối đa (mm/s) | 2500 | ||
| Lực đẩy liên tục (N) | 136 | 408 | |
| Lực đẩy cực đại (N) | 299 | 897 | |
| Dòng điện liên tục (Ampe) | 3.3 | 3.3 | |
| Dòng điện cực đại (Arms) | 10,5 | 10,5 | |
| Hằng số lực (N/Arms) | 41,5 | 123,6 | |
| Độ tự cảm (mH) | 24,5 | 73,4 | |
| Điện trở (ohm) | 4.2 | 12.6 | |
| Khoảng cách giữa các cực từ (mm) | 24 | ||

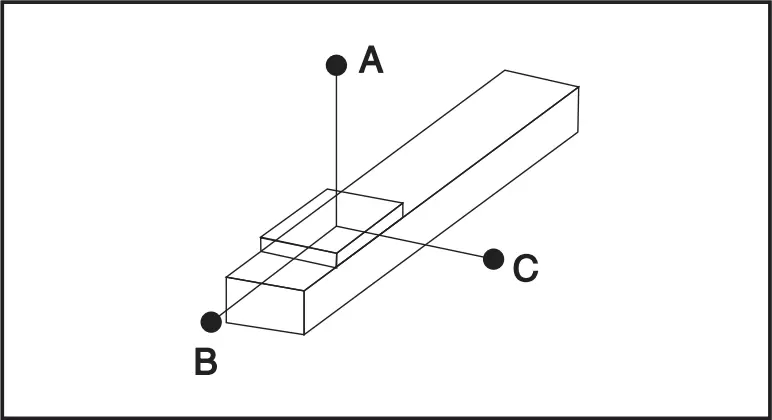

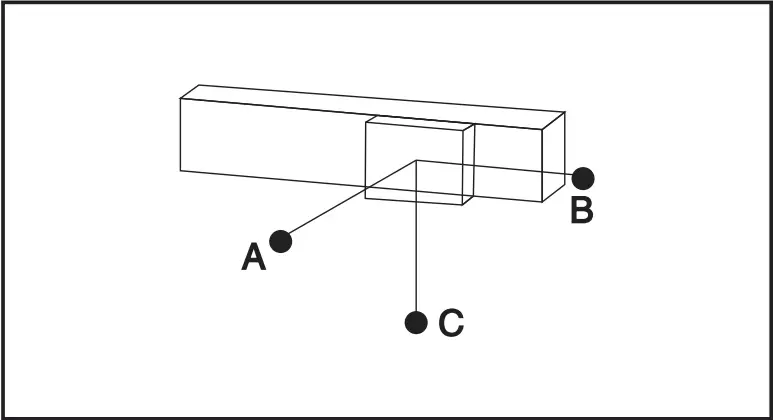

| Lắp đặt theo chiều ngang | Trọng tải | MỘT | B | C | |
| Trọng tải | P88-C1 | 10kg | 130 | 100 | 100 |
| 13kg | 90 | 80 | 80 | ||
| 17kg | 70 | 60 | 60 | ||
| 20kg | 60 | 50 | 50 | ||
| 23kg | 50 | 40 | 40 | ||
| P88-C3 | 30kg | 160 | 120 | 120 | |
| 40kg | 110 | 95 | 95 | ||
| 50kg | 100 | 70 | 70 | ||
| 60kg | 70 | 60 | 60 | ||
| 70kg | 60 | 50 | 50 | ||
| Lắp đặt trên tường | Trọng tải | MỘT | B | C | |
| Trọng tải | P88-C1 | 10kg | 100 | 100 | 130 |
| 13kg | 80 | 80 | 90 | ||
| 17kg | 60 | 60 | 70 | ||
| 20kg | 50 | 50 | 60 | ||
| 23kg | 40 | 40 | 50 | ||
| P88-C3 | 30kg | 120 | 120 | 160 | |
| 40kg | 95 | 95 | 110 | ||
| 50kg | 70 | 70 | 100 | ||
| 60kg | 60 | 60 | 70 | ||
| 70kg | 50 | 50 | 60 | ||

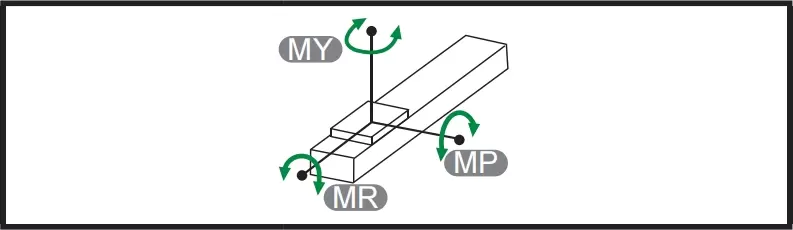

| Phương hướng | P64-C1 | P64-C3 |
| CỦA TÔI | 283 | 1403 |
| Nghị sĩ | 283 | 1403 |
| ÔNG | 1503 | 3383 |
| Vận tốc (m/s) Gia tốc (G) Tải trọng (Kg) | 1m/s | 1,5 m/s | 2m/s | 2,5 m/s | 3m/s | 3,5 m/s |
| 10 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1,5 |
| 13 | 1.4 | 1.4 | 1.4 | 1.3 | 1.3 | 1,23 |
| 17 | 1.1 | 1.1 | 1.1 | 1 | 1 | 0,9 |
| 20 | 0,9 | 0,9 | 0,9 | 0,9 | 0,9 | 0,8 |
| 23 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,7 |
| Vận tốc (m/s) Gia tốc (G) Tải trọng (Kg) | 1m/s | 1,5 m/s | 2m/s | 2,5 m/s |
| 30 | 2.1 | 1.9 | 1.1 | 0,5 |
| 40 | 1.7 | 1.3 | 0,8 | 0,4 |
| 50 | 1.4 | 1.1 | 0,6 | 0,3 |
| 60 | 1.2 | 0,9 | 0,5 | 0,2 |
| 70 | 1.1 | 0,8 | 0,4 | 0,2 |
| Sử dụng ở đâu | Chế độ lái | Thông số kỹ thuật mô hình | Thông số kỹ thuật động cơ | Chiều rộng của thân (mm) | Chiều cao của thân (mm) | Độ lặp lại (mm) | Lực đẩy liên tục (N) | Lực đẩy cực đại (N) | lrms(A) | Tải trọng tối đa (kg) | Tốc độ tối đa (mm/s) *1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tiêu chuẩn | Robot động cơ tuyến tính | GSL7 | P27-C1 | 75 | 65 | ±0,003 | 26 | 57 | 3.3 | 6 | 2500 |
| P27-C2 | 52 | 114 | 3.3 | 10 | |||||||
| GSM8 | P35-C1 | 87 | 65 | ±0,003 | 40 | 88 | 3.3 | 10 | |||
| P35-C2 | 80 | 176 | 3.3 | 20 | |||||||
| GSL14 | P44-C1 | 134 | 70 | ±0,003 | 48 | 105 | 3.3 | 11 | |||
| P44-C3 | 144 | 315 | 3.3 | 25 | |||||||
| GSL16 | P64-C1 | 154 | 70 | ±0,003 | 88 | 193 | 3.3 | 20 | |||
| P64-C3 | 264 | 580 | 3.3 | 50 | |||||||
| GSL18 | P88-C1 | 178 | 76 | ±0,003 | 136 | 299 | 3.3 | 23 | |||
| P88-C3 | 408 | 897 | 3.3 | 70 |
