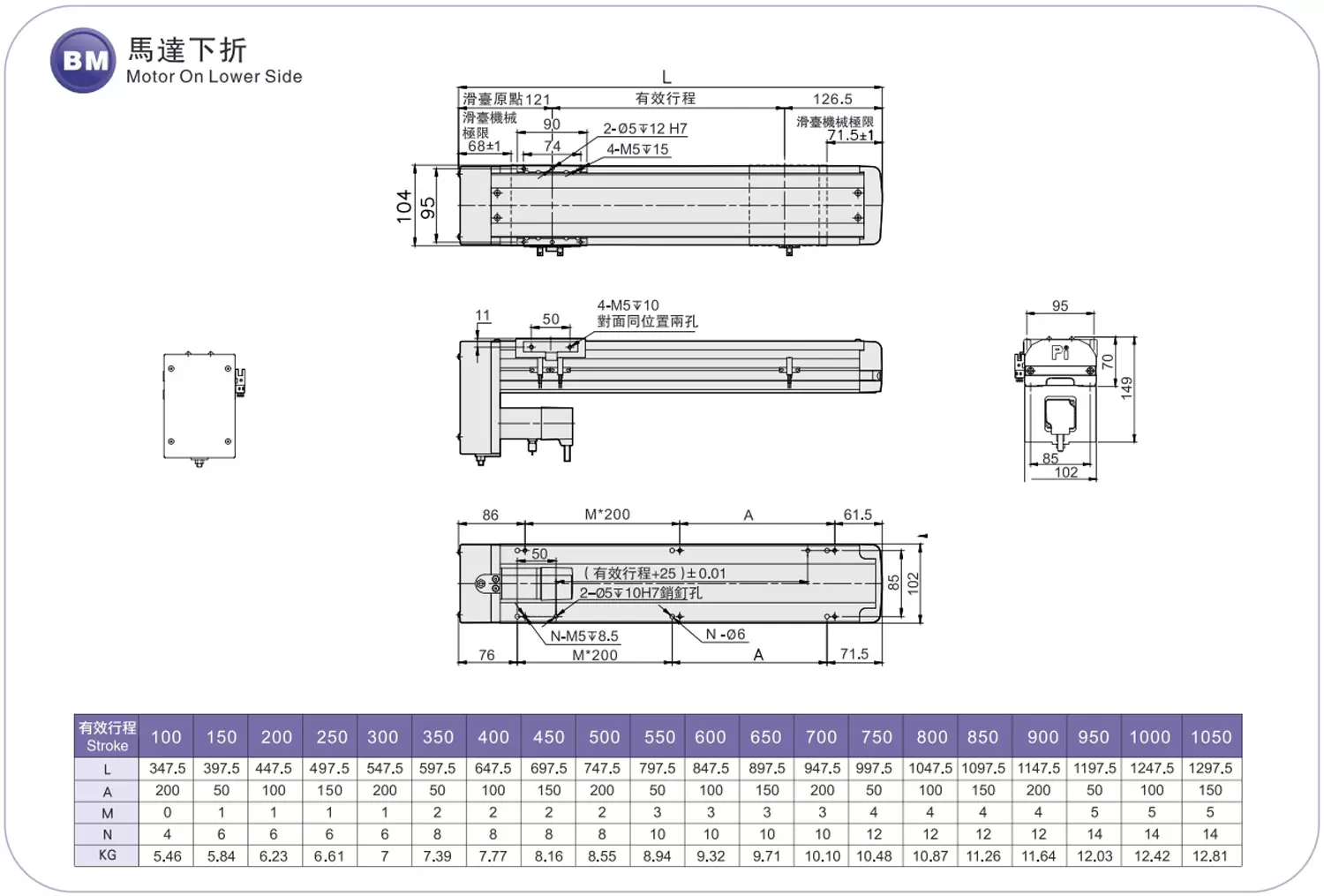

Vị trí hiện tại：Trang Chủ > Sản phẩm > Bộ truyền động vít me bi tiêu chuẩn > Dòng RMD > RMD28 > Gập xuống

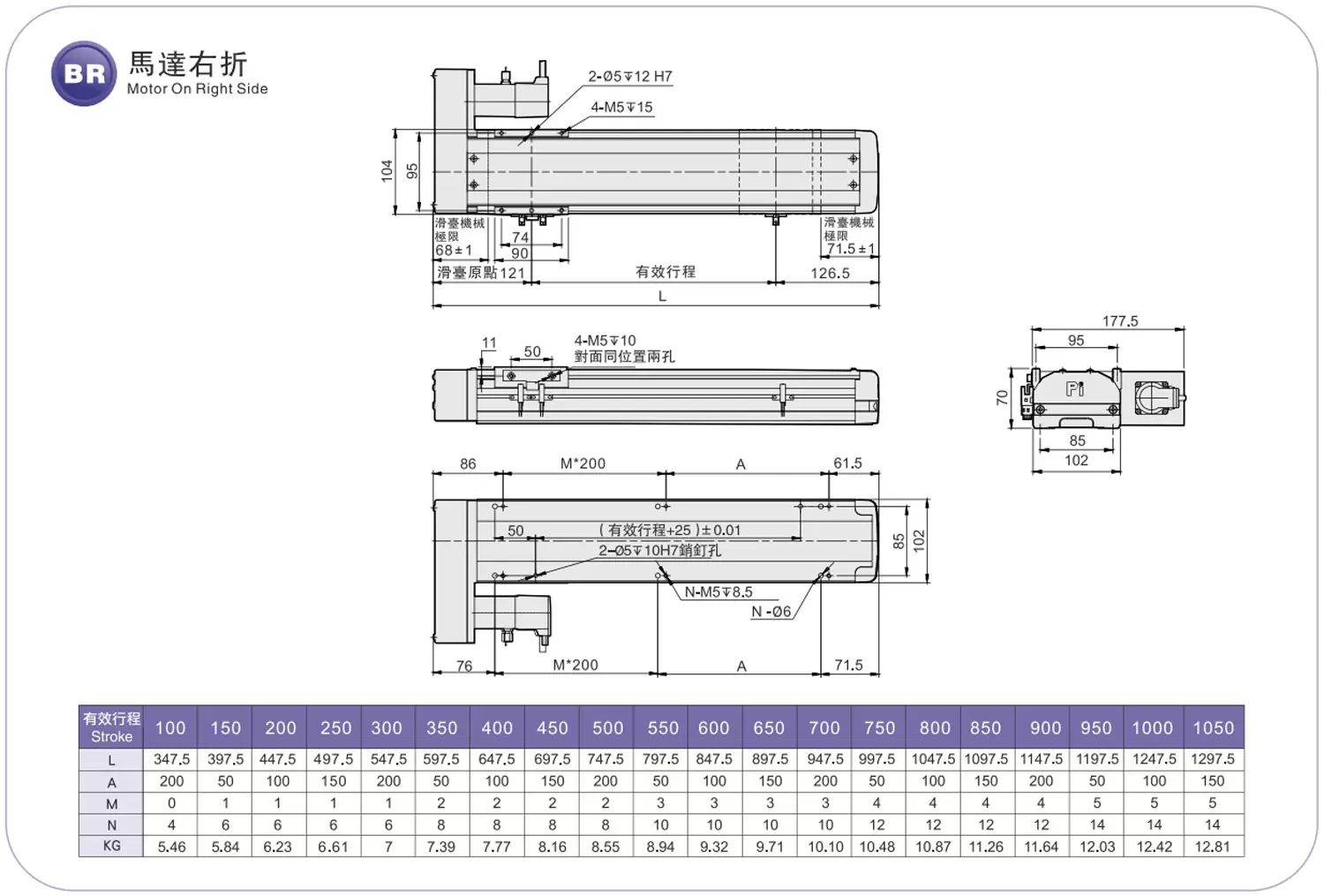

Trọng lượng nhẹ và tuổi thọ cao

Độ lặp lại: ±0,01mm

Tải trọng ngang: 50kg

Tải trọng thẳng đứng: 12kg

Tốc độ tối đa: 250mm/s

Khoảng cách giữa các nhịp piston: 100-1050mm

Đặt thời gian tăng tốc và giảm tốc của động cơ là 0,2 giây.

Các thông số kỹ thuật tiêu chuẩn không áp dụng cho việc sử dụng cần cẩu lật ngược. Nếu quý khách có bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi qua điện thoại hoặc để lại tin nhắn trực tuyến.

Thời gian giao hàng: 7-10 ngày

PDF

Tải xuống 3D

Tải xuống Cadenas3

Nhiều kiểu ghế trượt khác nhau

Thân máy và thanh trượt được đúc liền khối, giúp cải thiện vấn đề độ cứng kém và giảm chiều rộng, làm cho không gian lắp đặt thiết bị nhỏ gọn hơn. Thiết kế vòi phun nhiên liệu độc quyền được cấp bằng sáng chế trong ngành, sử dụng một vòi phun nhiên liệu duy nhất trên thanh trượt để bơm dầu. Nó có thể đồng thời bơm dầu và bảo dưỡng đai ốc và nhiều bộ thanh trượt, giúp việc bảo trì thuận tiện và tiết kiệm thời gian hơn. Hướng lắp đặt của vòi phun nhiên liệu có thể được lựa chọn theo nhu cầu của khách hàng.

Thân máy có độ cứng cao/vỏ trên có độ cứng cao

Thân máy có độ cứng cao: Khám phá việc sử dụng cấu trúc ép đùn nhôm tích hợp và đạt được thiết kế cấu trúc có tỷ lệ độ cứng trên trọng lượng tốt nhất thông qua phân tích phần tử. Nắp trên chống xoắn: Với thiết kế chống xoắn đặc biệt, nắp trên không dễ bị xoắn hoặc biến dạng trong quá trình sử dụng đường dài.

Thương hiệu xe máy

Có thể kết hợp với động cơ servo của nhiều thương hiệu khác nhau. Có thể lựa chọn nhiều vị trí lắp đặt động cơ theo nhiều hướng, giúp thiết kế máy móc linh hoạt hơn.

Thương hiệu xe máy

Chì nhãn hiệu Screw, không có ghế để lựa chọn.

Có thể lựa chọn các thông số kỹ thuật và thương hiệu vít phù hợp dựa trên độ chính xác và tốc độ khác nhau.

Phương thức đặt hàng

RMH12 - L10-100- M -M10B - C4 -0001

Thông số kỹ thuật

Thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Bước ren vít bi (mm)		5	10	20	32
	Tốc độ tối đa (mm/s)		250	500	1000	1600
	Tải trọng tối đa	Theo phương ngang (kg)	50	30	18	5
		Theo phương thẳng đứng (kg)	12	8	3	-
	Lực đẩy định mức (N)		341	170	85	53
	Khoảng cách giữa các nhát bóp (mm)		Bước răng 100-1050mm/50mm
Các bộ phận	Công suất động cơ servo AC (W)		100W
	Đường kính vít me bi (mm)		C7Ø16
	Ray dẫn hướng tuyến tính độ cứng cao (mm)		W12XH7.5
	Khớp nối (mm)		8X10
	Cảm biến nhà	Ngoài	EE-SX672(NPN)
		Tích hợp sẵn	EE-SX674(NPN)

Bố trí cảm biến

Giá trị gia tốc và giảm tốc được đặt là 0,2 giây.

*Khi hành trình vượt quá 750mm, vít me bi sẽ bị lệch tâm. Chúng tôi khuyến nghị nên giảm tốc độ làm việc trong trường hợp này. Vui lòng tham khảo P85 để biết thêm chi tiết.

Phần nhô ra cho phép

(Đơn vị: mm)

Lắp đặt theo chiều ngang		MỘT	B	C
Lead5	30kg	882	65	78
	40kg	606	43	51
	50kg	437	29	35
Lead10	15kg	875	138	157
	25kg	485	73	83
	30kg	386	56	64
Lead20	5kg	1160	384	386
	10kg	561	180	181
	18kg	288	88	89
Chì 32	3kg	822	444	385
	5kg	492	255	224
	-	-	-	-

(Đơn vị: mm)

Lắp đặt trên tường		MỘT	B	C
Lead5	25kg	100	84	1102
	35kg	63	52	725
	50kg	35	29	433
Lead10	10kg	250	221	1311
	20kg	110	97	633
	30kg	64	56	385
Lead20	5kg	317	316	955
	12kg	147	144	455
	18kg	89	88	288
Chì 32	2kg	591	682	1256
	5kg	224	255	488
	-	-	-	-

(Đơn vị: mm)

Lắp đặt theo chiều dọc		MỘT	C
Lead5	5kg	544	544
	8kg	341	341
	12kg	227	227
Lead10	4kg	606	606
	8kg	303	303
	-	-	-
Lead20	2kg	961	961
	3kg	639	639
	-	-	-

Mômen tải trọng tĩnh

(Đơn vị: Nm)

CỦA TÔI	150
Nghị sĩ	150
ÔNG	130

*Giá trị mô-men xoắn trong biểu đồ thể hiện vị trí trọng tâm.

*Tuổi thọ hoạt động là 10.000km khi sản phẩm được sử dụng trong điều kiện quy định.

*Thông tin dữ liệu không áp dụng cho trường hợp lắp đặt ngược trên trần nhà. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết nếu bạn muốn sử dụng trường hợp lắp đặt ngược trên trần nhà.

Bảng thông số kỹ thuật của bộ truyền động điện

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Môi trường tiêu chuẩn	Vít bi	RMH12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Dòng sản phẩm hành trình cực dài

Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Thông số kỹ thuật vít bi		Tải trọng tối đa (kg)		Tốc độ tối đa (mm/s) *1
Sử dụng ở đâu	Chế độ lái	Thông số kỹ thuật mô hình	Công suất động cơ (w)	Chiều rộng (mm)	Khả năng lặp lại (mm)	Đường kính ngoài (mm)	Chì (mm)	Nằm ngang	Thẳng đứng	Tốc độ tối đa (mm/s) *1
Môi trường tiêu chuẩn	Vít bi	RMH17S	400W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* Tốc độ cao nhất dựa trên tốc độ quay tối đa của động cơ servo (3000 vòng/phút). Tốc độ cao nhất dựa trên tốc độ quay tối đa của động cơ bước (500 vòng/phút).

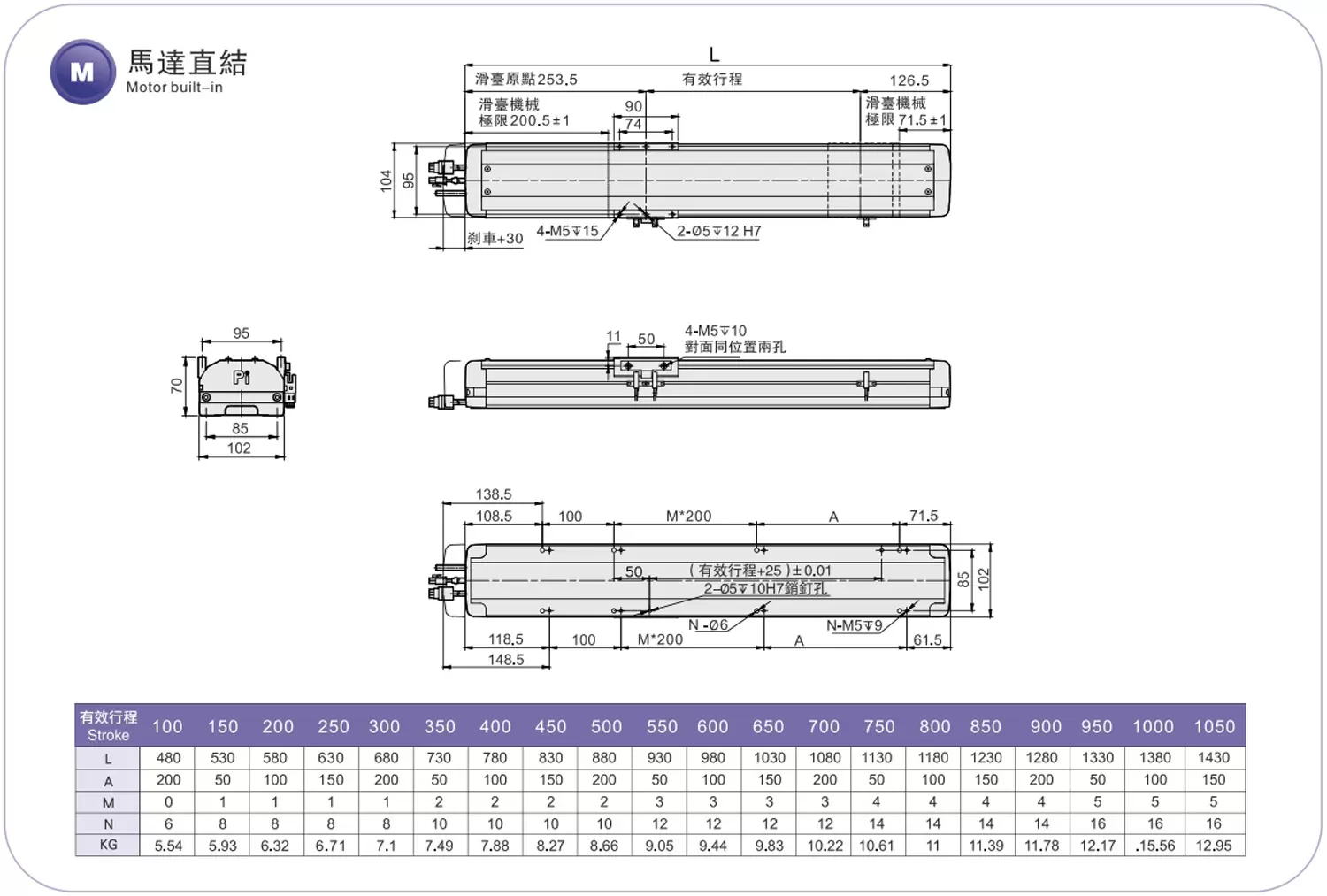

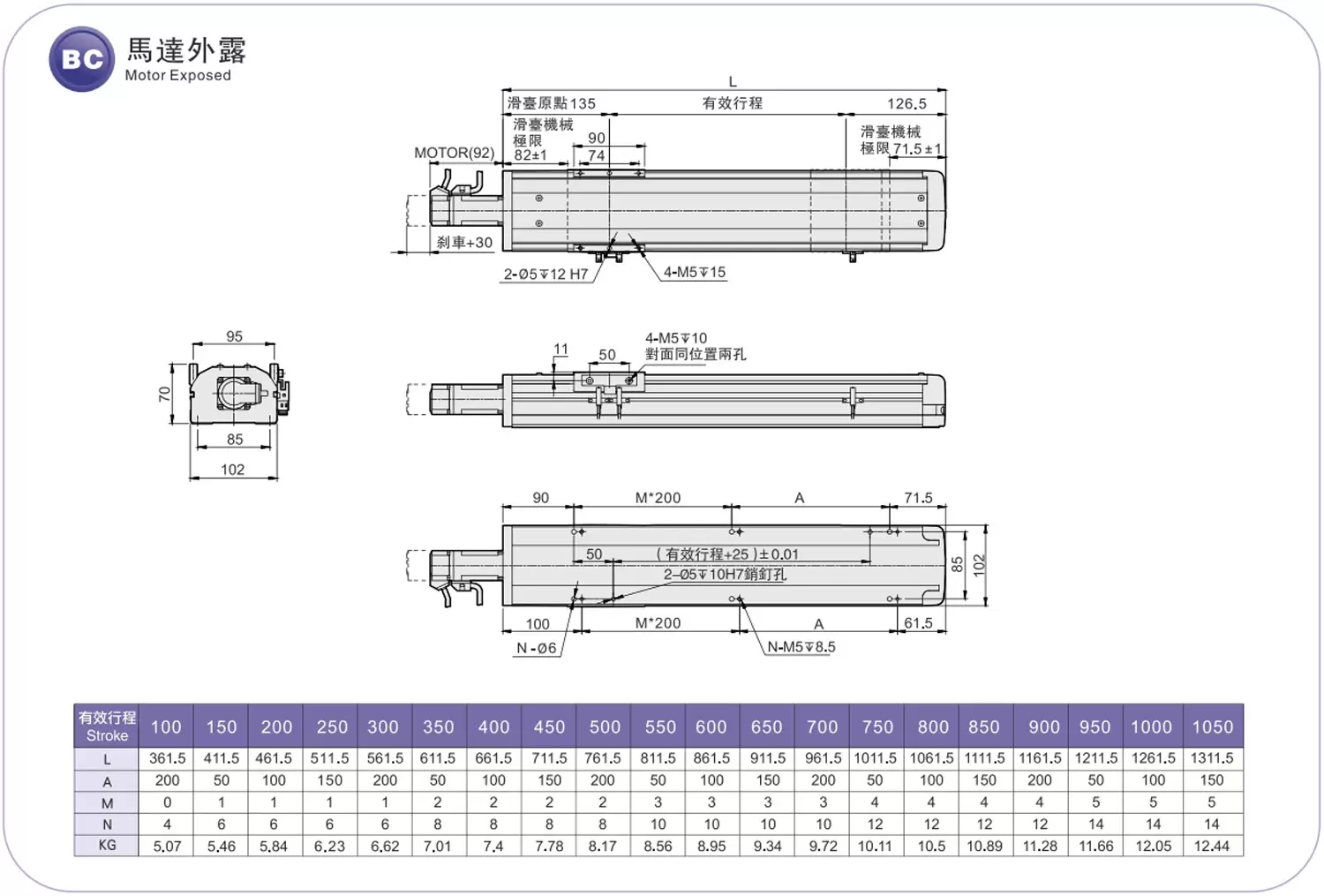

Động cơ lộ ra ngoài / Động cơ tích hợp bên trong
